带内置导流叶片的圆形端盖结构设计

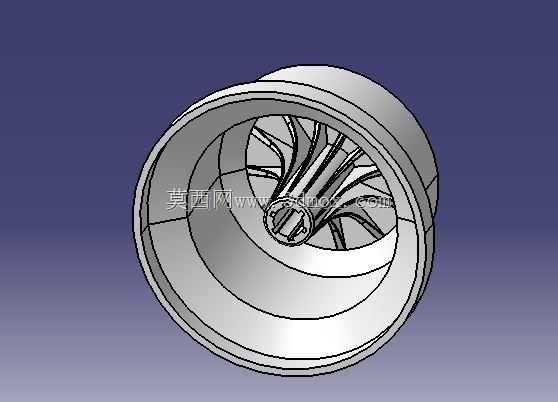

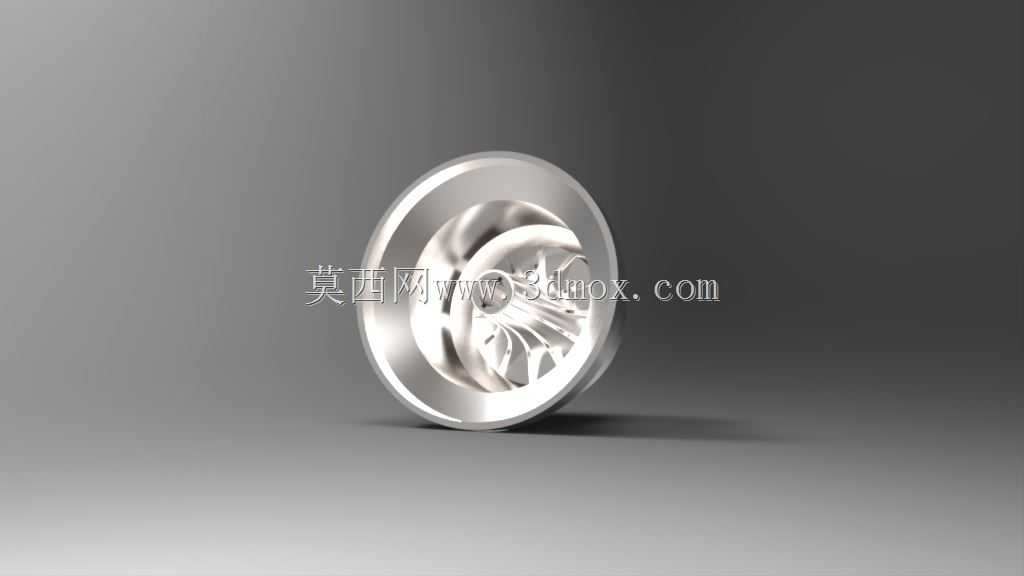

　　这类带内置导流结构的圆形端盖，常应用在流体管路末端、小型涡轮装置进气端、离心式叶轮组件的侧封位置，区别于普通平面闷盖，它在实现端口封闭功能的同时，还承担着流体整流、内部构件支撑的作用。从结构上看，整体采用回转体构型，外侧为等壁厚的圆筒状安装边，内壁预留了适配对应管径的配合公差带，安装时可直接套接在管路或壳体端口，配合密封圈即可实现径向密封，无需额外设计复杂的法兰连接结构，能有效压缩安装占用的轴向空间。内置的多片曲面导流叶片沿中心轮毂周向均匀分布，叶片型线采用等变曲率设计，流体经过端盖区域时，可顺着叶片曲面平顺改变流向，避免直角转折产生的涡流压损，同时叶片两端分别与端盖内壁、中心轮毂连为一体，形成整体式受力结构，

　　中心轮毂位置预留的轴孔可适配定位销轴或小直径传动轴，为内部转动构件提供径向支撑，省去了额外加装支撑座的工序。设计过程中优先考虑了成型工艺的可行性，整体壁厚保持均匀过渡，叶片与壳体、轮毂的连接处均设置了工艺圆角，既避免注塑或铸造过程中出现应力集中导致的开裂问题，也能减少流体在转角位置的滞流区。安装边界上，端盖的外径与配合管路的外径保持一致，轴向长度根据导流叶片的整流长度需求设定，不会突出安装基面造成外部干涉，叶片的安装角度经过流场仿真校核，在常用流速区间内可将流体紊流度控制在较低水平，适配多数需要端部整流的低压流体输送场景。日常使用中，这类端盖可直接替换同尺寸的普通端盖，无需改动原有管路的安装尺寸，在小型通风设备、流体分配器、微型涡轮发电装置的端部结构中，能同时满足密封、整流、支撑三重功能，减少了单独设置导流构件的装配步骤，整体结构的集成度更高，也降低了多零件装配带来的累积误差风险。
