轴用弹性挡圈卡簧三维结构设计

　　做机械结构设计的同行都清楚，轴系的轴向限位是传动、回转结构里绕不开的细节，很多新手刚入行时容易忽略挡圈的选型与安装边界，最后要么出现轴上零件窜动，要么挡圈安装后脱出、甚至断裂的问题，这次的轴用弹性挡圈模型，就是针对常规光轴的轴向限位场景做的参数化结构，适配多数通用机械设备的轴端或轴中限位需求。这类挡圈的应用场景覆盖极广，从普通的齿轮箱输入输出轴、电机输出端的轴承限位，到输送机托辊轴、减速机内部的齿轮轴向定位，甚至小型气动元件的活塞杆限位、农用机械的转动销轴限位，都能见到这类零件的身影，它属于典型的小零件大作用的通用五金件，成本极低但直接影响整套轴系的运行可靠性。

　　从功能特性来说，这类弹性挡圈依靠自身的弹性变形卡入轴上预先加工的环形卡槽内，突出卡槽的部分就可以挡住装在轴上的轴承、齿轮、套筒等零件，实现轴向的位置固定，相比轴端挡板、圆螺母锁紧的限位方式，它的安装空间更小，不需要在轴端加工螺纹或者钻孔，装配效率更高，适合大批量生产的设备装配场景。设计这类挡圈的时候，首先要匹配对应轴径的卡槽尺寸，挡圈的自由状态内径要比卡槽底径略小，这样装配到位后挡圈的内圈能紧贴卡槽底部，依靠自身的弹性张力卡在槽内，不会因为轴的转动或者轻微的轴向窜动脱出；挡圈两端的工艺孔是专门为卡簧钳设计的，装配时用轴用卡簧钳的两个钳头插入这两个孔内，撑开挡圈让内径变大到能套过轴径，再移动到卡槽位置松开卡簧钳，挡圈就会回弹卡入卡槽内，拆卸的时候也是同样的操作逻辑。

　　外形尺寸方面，这类挡圈的截面是矩形结构，厚度根据适配轴径的大小有对应的标准系列，轴径越小挡圈厚度越薄，大轴径对应的挡圈厚度、宽度都会相应增加，保证足够的抗剪切强度；挡圈的两个耳部除了加工装配用的圆孔，还要做圆角过渡处理，避免应力集中，因为挡圈在撑开装配的时候，耳部是应力最大的位置，如果过渡角太小，反复拆装或者承受较大轴向力的时候容易从耳部断裂。安装边界上要注意，轴上的卡槽位置必须和需要限位的零件端面贴合，卡槽的宽度要比挡圈厚度大0.1到0.2毫米，方便挡圈卡入，卡槽的深度要符合对应规格的标准要求，太浅的话挡圈卡入后突出轴面的高度不够，起不到限位作用，太深的话挡圈卡入后自身变形量太大，容易超过弹性极限失去锁紧力，甚至直接断裂；另外装配的时候要注意挡圈的开口方向，尽量不要让开口方向承受轴向载荷的主要冲击力，对于转速较高的轴，还要考虑挡圈的离心力影响，高转速工况下要选择加厚型的挡圈，或者搭配其他限位方式组合使用，避免高速下挡圈受离心力撑开脱出。

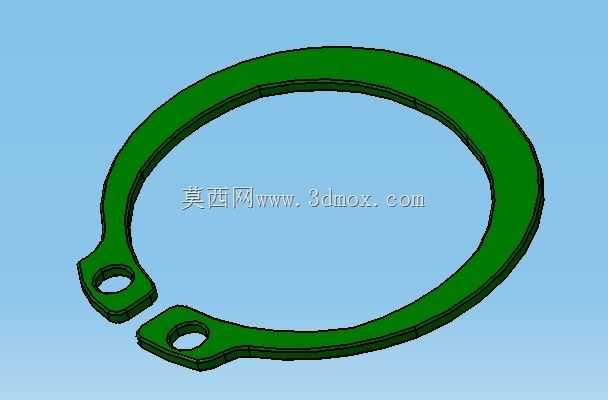

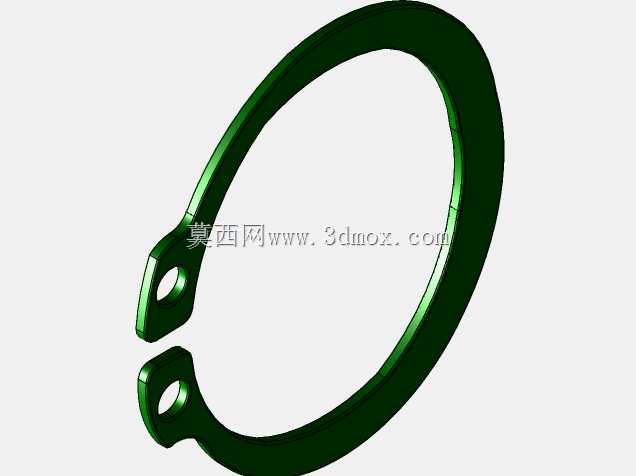

　　很多设计新手在建模这类零件的时候，容易忽略挡圈的自然弧度和开口处的细节，要么把挡圈做成正圆形，没有考虑自由状态下的开口间隙，要么把耳部的孔位置做的不对，导致实际装配时卡簧钳无法正常插入，这个模型在建模的时候还原了挡圈自由状态下的开口尺寸，耳部的位置和孔径都按照常规装配需求做了匹配，截面的边缘做了微小的倒角处理，和实际量产的挡圈零件结构一致，不管是用来做设备的装配模拟，还是出工程图做生产参考，都能直接适配对应的标准卡槽尺寸，不需要再做额外的结构调整。在做设备的虚拟装配时，把这个挡圈模型导入装配体后，可以直接模拟卡簧钳撑开装配的动作，检查轴上卡槽的位置、深度是否和周边零件存在干涉，比如轴承的内圈端面能不能完全贴到挡圈侧面，套筒的内径会不会和挡圈的外圆产生刮擦，这些细节在三维装配阶段提前验证，就能避免实际加工装配时出现零件干涉、装不上的问题，减少生产阶段的改模成本。
