圆形分层式注塑模具结构设计方案

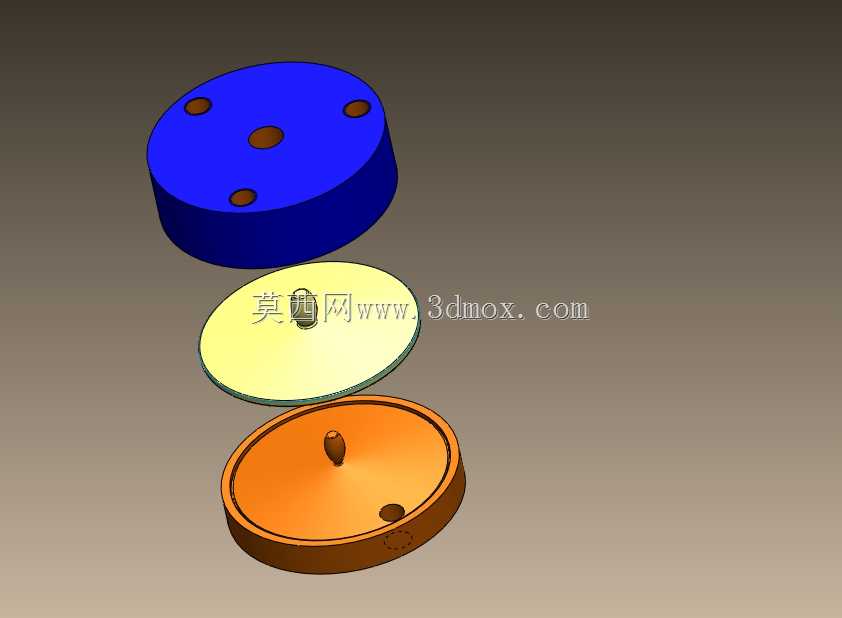

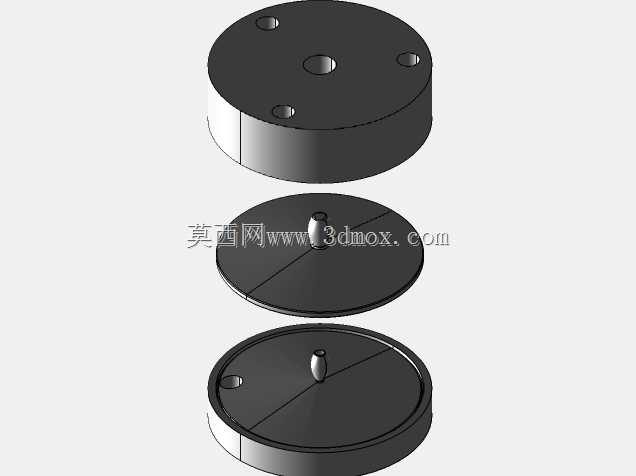

　　这套圆形分层结构的模具，主要面向小型圆盘类塑胶件的批量注塑生产场景，常见于日用塑胶盖、小型电子元件基座、密封端盖这类产品的成型工序，在消费电子、日用塑胶、小型汽配零部件的生产车间里适配性较强。从实际生产用途来看，这套结构采用三层叠合的分型设计，最上层蓝色部件为定模固定板，板上预留的四个沉孔是模具与注塑机定模板的安装定位孔，孔位公差按照IT7级精度设计，安装时可直接通过螺栓锁紧，无需额外加工适配垫板，能减少上机前的装调准备时间。中间浅黄色的薄层部件是流道推板，板中心预留的主流道衬套安装位，可直接适配标准型浇口套，推板边缘做了0.2mm的排气间隙设计，合模时既能保证型腔内空气顺利排出，避免成型件出现烧焦、缺胶缺陷，

　　又不会出现溢料飞边问题。最下层橙色部件为动模型腔部分，型腔内设置的小凸台用于成型产品内侧的定位柱，型腔侧壁做了1°的脱模斜度，可降低顶出时产品侧壁的摩擦拉伤概率，型腔边缘的小圆孔是顶杆的过孔，顶杆排布避开了产品的外观面区域，保证成型后产品外表面无顶出痕迹。设计过程中优先考虑了量产时的开合模行程匹配，整套模具闭合后的总厚度控制在120mm以内，可适配锁模力80吨级的小型卧式注塑机，安装时的定位圈尺寸采用行业通用的φ100mm规格，无需对注塑机定位孔做改装即可直接装夹。分型面的选择设置在产品的最大轮廓边缘位置，合模时定模与动模的贴合面做了0.05mm的研配余量，现场配模时可通过红丹研合保证贴合紧密，避免注塑时出现披锋。

　　冷却水路采用环形回路设计，在定模和动模的模板内部距离型腔壁15mm的位置，环绕型腔布置一圈φ8mm的冷却水道，进出水口设置在模具的非操作侧，可直接对接车间的冷却水循环系统，成型时能保证模温均匀控制在60℃以内，缩短产品冷却定型时间，将单模成型周期控制在20秒左右，提升批量生产效率。这套结构还预留了复位杆的安装位置，合模时顶出机构可通过复位杆精准回位，避免顶杆与型腔发生碰撞损坏模具，日常生产维护时，三层结构可通过导柱导套实现快速拆分，方便清理流道凝料和检查型腔磨损情况，降低日常维保的操作难度。
