三爪自定心机床手动卡盘三维结构

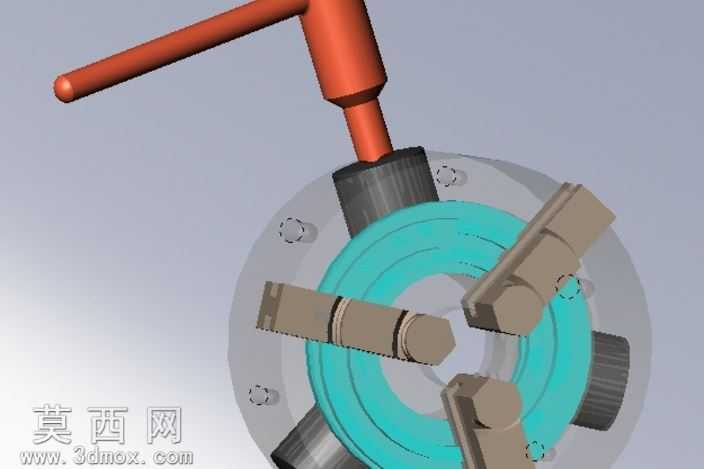

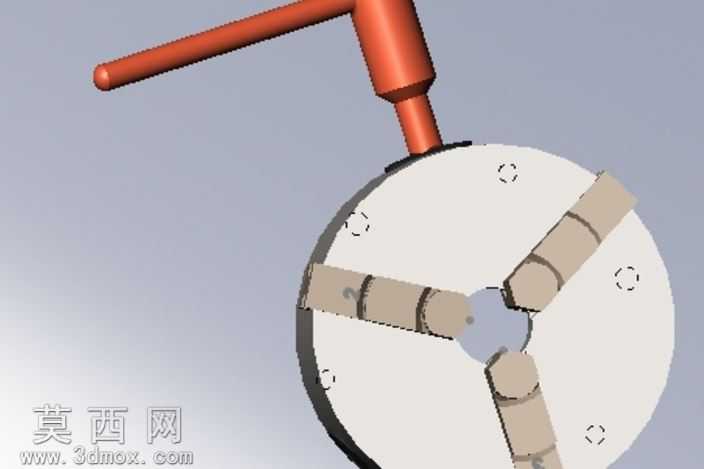

本作品为机床用三爪自定心手动卡盘的三维建模成果，建模过程依托参数化三维设计软件完成，整体结构严格遵循机加工通用卡盘的实际尺寸比例进行1:1还原，保证各部件装配关系完全符合实际工装的运动逻辑。模型主体包含盘体、三个同步运动的卡爪、驱动扳手插孔、内置平面螺纹传动结构、盘体安装定位孔等核心组成部分，建模阶段先通过草图绘制盘体的圆形基准轮廓，拉伸生成盘体基体后，在盘体正面均匀排布三个卡爪的导向滑槽，同时在盘体端面预留六个用于设备安装的沉头定位孔，保证安装基准的位置精度符合通用机床的装夹标准。卡爪部分采用分段式阶梯卡爪结构建模，每个卡爪的啮合齿面与内置平面螺纹的齿形完全匹配，通过装配约束将三个卡爪分别嵌入对应导向滑槽内，添加螺旋配合约束实现三个卡爪的同步径向运动，还原手动卡盘通过扳手转动带动平面螺纹旋转、驱动三个卡爪同步向心或离心移动实现工件夹紧、松脱的核心运动逻辑。驱动扳手采用T型结构建模，手柄部分做了圆角过渡处理，避免尖锐棱角的视觉违和感，扳手的驱动端尺寸与盘体侧部的扳手插孔尺寸完全匹配，可模拟实际使用中插入插孔转动驱动卡爪的操作状态。材质渲染阶段，盘体主体采用铸铁哑光金属材质，还原机床卡盘的铸钢基体质感，卡爪部分采用淬火合金钢材质，表面添加细微的磨削纹理体现卡爪工作面的加工精度，驱动扳手采用镀铬亮面金属材质，手柄部分添加细微的防滑纹理，区分不同部件的材质属性与功能差异。渲染阶段采用工作室柔和漫反射光源，在浅灰色背景下突出卡盘的结构轮廓，对卡爪与盘体的配合间隙、传动结构的衔接处做了光影强化，清晰展示各部件的装配关系与运动逻辑。设计过程中重点考量了三爪卡盘的自定心特性，通过参数化约束保证三个卡爪的运动行程完全同步，避免出现卡爪偏移导致的装夹偏心问题，同时还原了卡盘的实际装夹范围，可直观展示不同直径工件的装夹状态，为机床工装设计、夹具教学演示提供直观的三维参考模型，模型各部件均可单独拆分编辑，方便后续进行工程图导出、运动仿真模拟、结构优化改进等后续设计工作。
