手持式重力进料喷枪结构三维设计

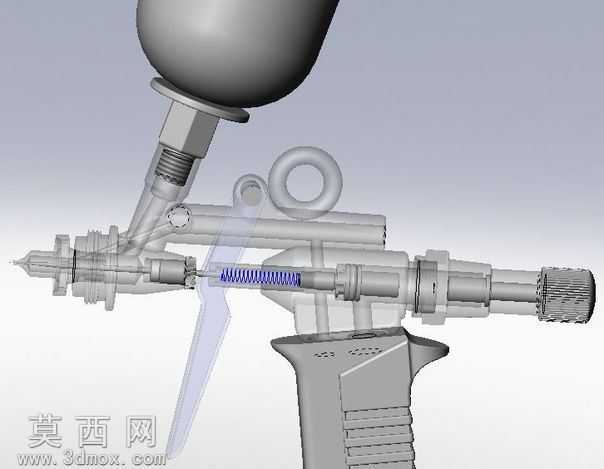

本作品为手持式重力进料喷枪的三维结构设计，建模过程中对喷枪各功能部件进行了完整的参数化还原，清晰呈现了喷枪内部的气路通路、涂料输送通道以及扳机联动控制结构。建模阶段从整体功能布局出发，首先搭建枪身主体的基准框架，确定上部涂料储料杯、中部气阀控制腔、下部握把与扳机组件的相对位置关系，保证各部件装配后无干涉，符合手持操作的人机工程尺寸要求。针对内部核心结构，对气路调节旋钮、顶针复位弹簧、涂料喷嘴、空气帽等精密部件进行了细节建模，还原了弹簧的螺旋齿形、喷嘴的锥面导流结构、扳机与顶针之间的杠杆传动结构，通过半透明化的外观处理，可直观观察到扣动扳机时顶针后移、气阀同步开启的联动过程，清晰展示喷枪依靠压缩空气将涂料雾化喷出的工作原理。材质设置上，枪身主体采用哑光工程塑料材质，还原手持工具的防滑握把纹理，金属部件如喷嘴、调节旋钮、紧固件采用镀铬金属材质，还原五金工具的金属光泽与耐磨质感，储料杯采用半透明磨砂塑料材质，可直观展示内部涂料容纳空间，密封件采用橡胶材质表现弹性部件的质感差异。渲染阶段采用柔和的工业产品展示光源，通过多角度打光突出内部结构的层次关系，避免金属部件出现过强反光遮挡结构细节，同时对各运动部件的装配关系进行了校验，确保扳机行程、弹簧压缩量、顶针移动距离的参数符合实际产品的功能逻辑，完整还原了重力式喷枪依靠上部料杯重力送料、压缩空气雾化涂料的核心工作机制，可作为涂装工具结构学习、机械原理演示的参考模型，帮助理解手持喷涂工具的内部构造与动作逻辑。
