台式双工位砂带砂轮两用磨削设备结构设计

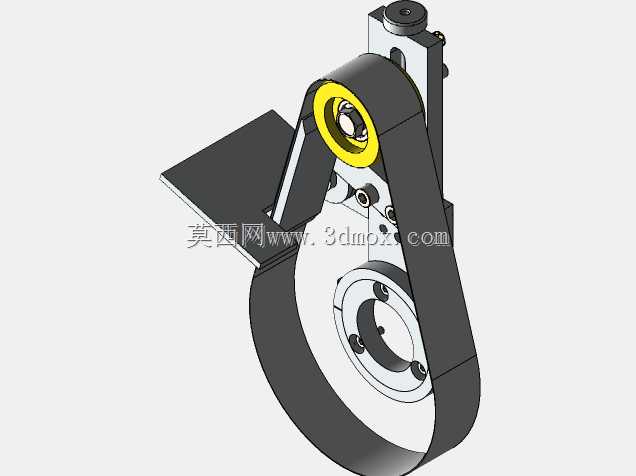

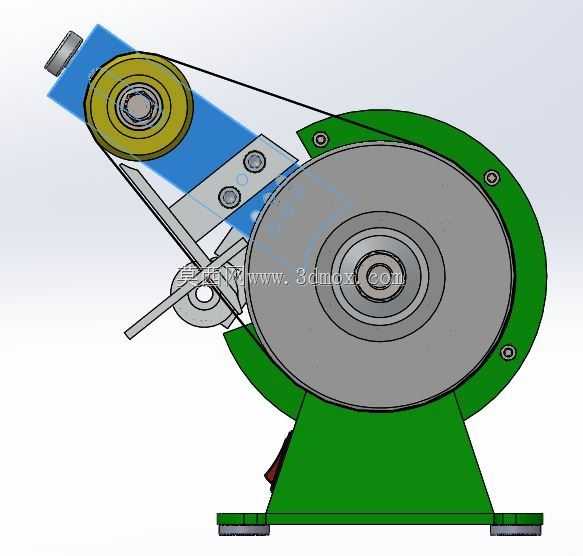

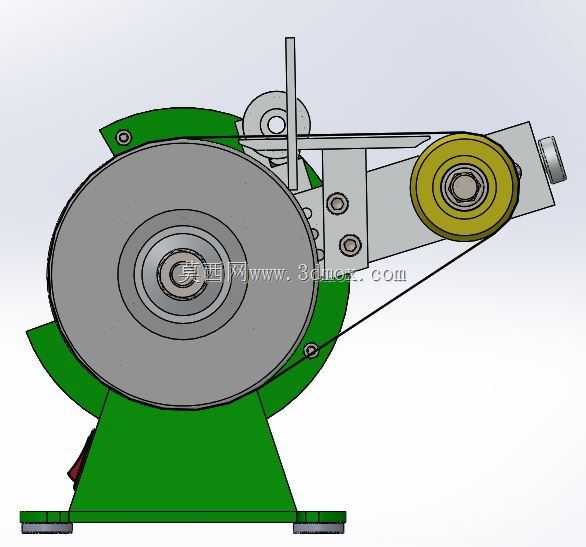

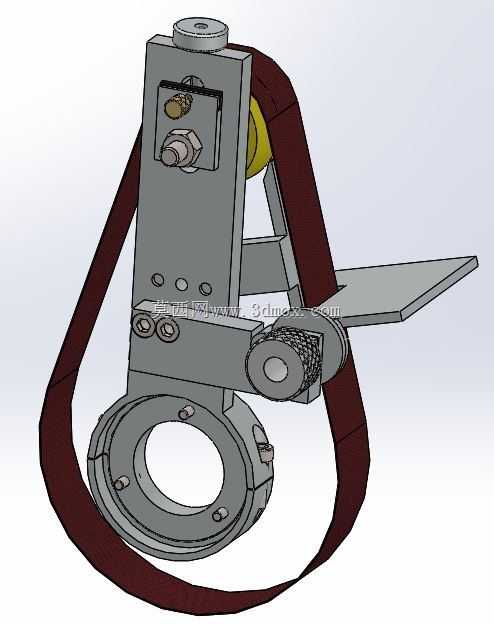

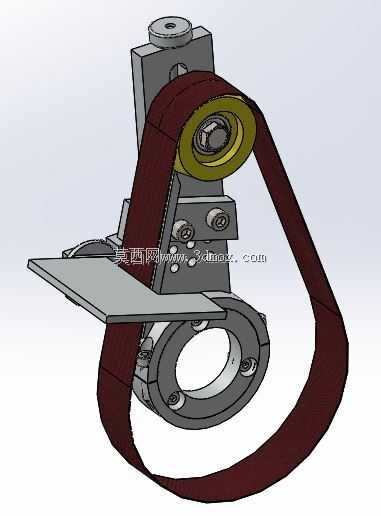

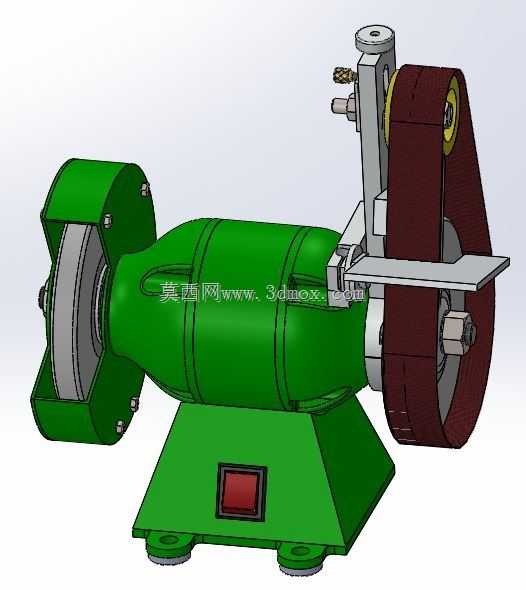

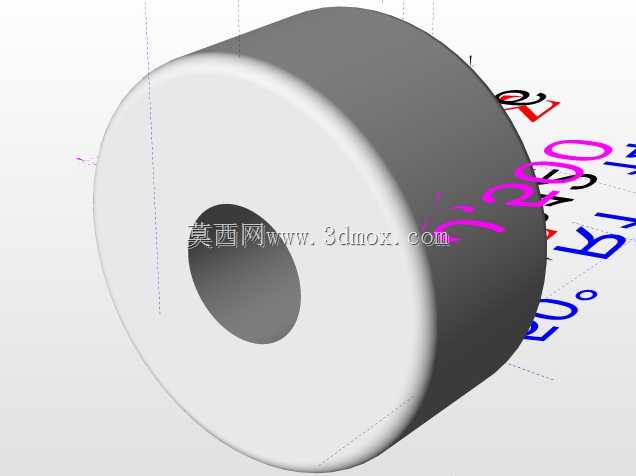

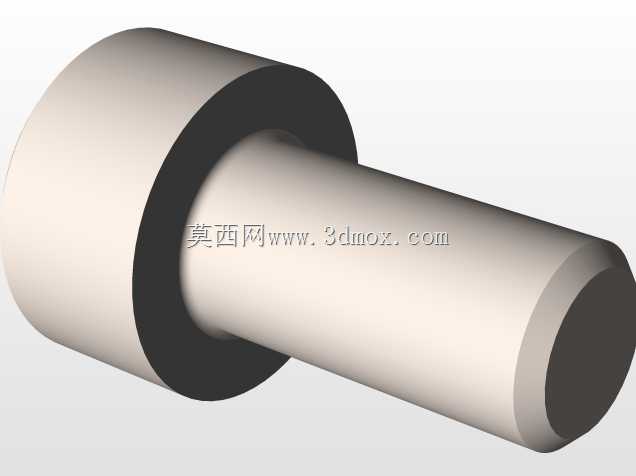

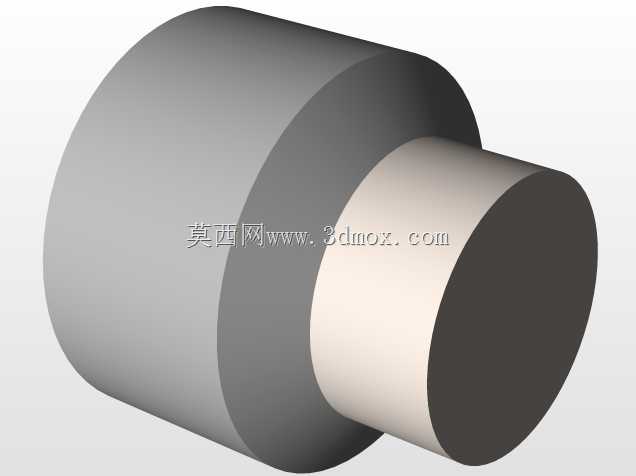

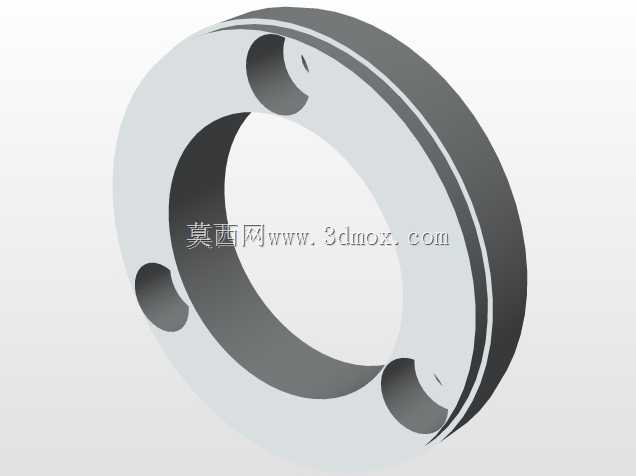

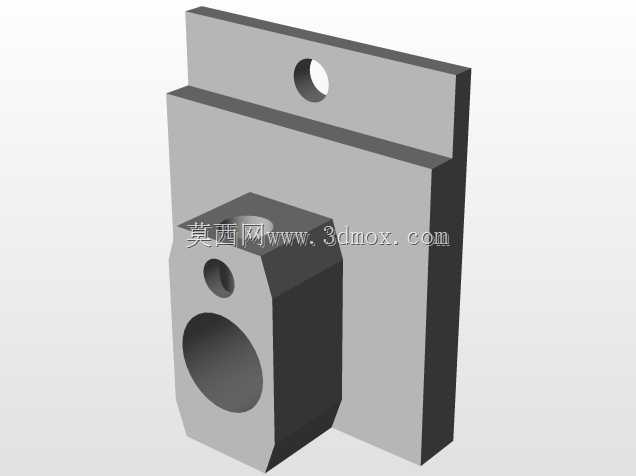

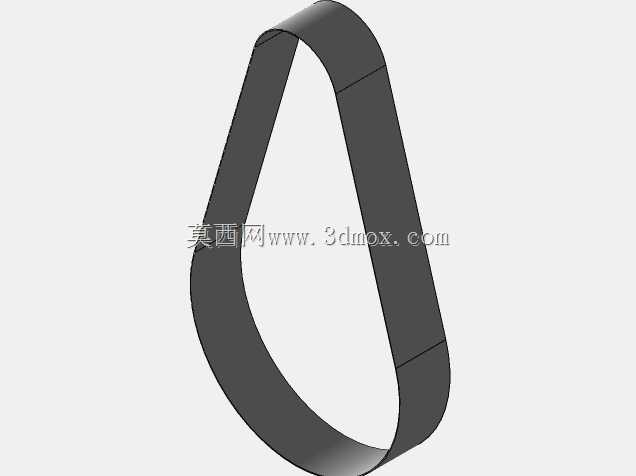

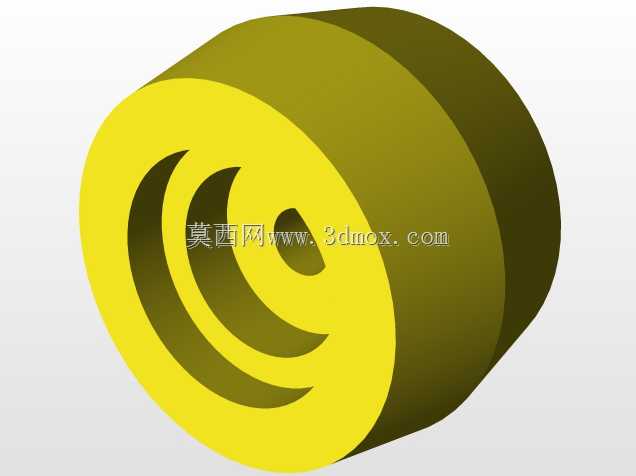

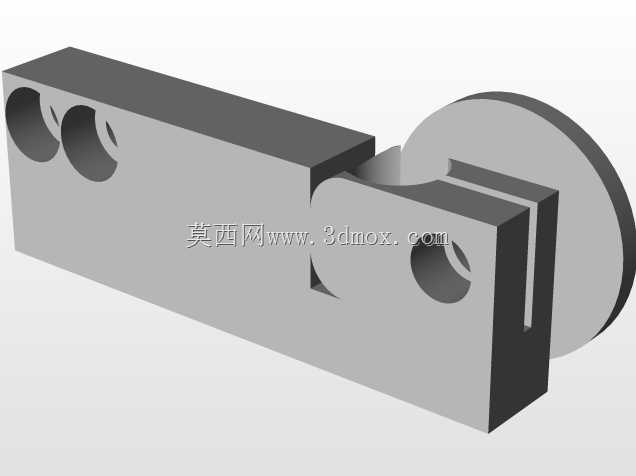

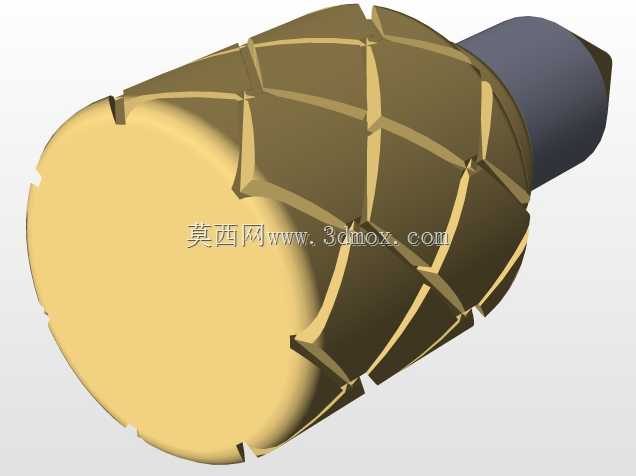

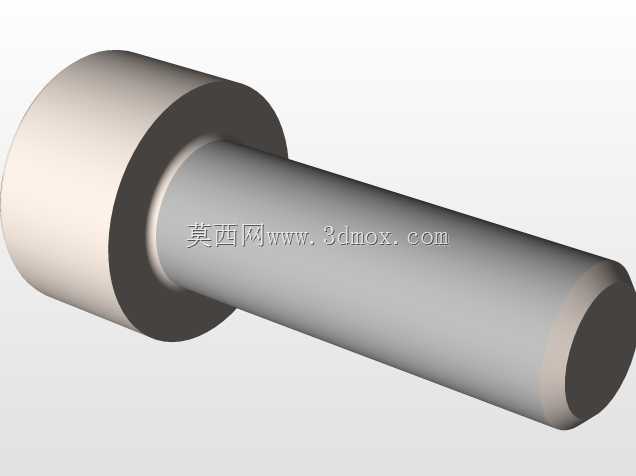

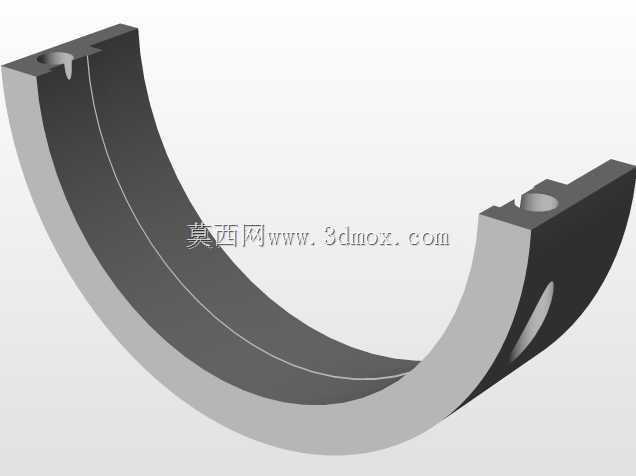

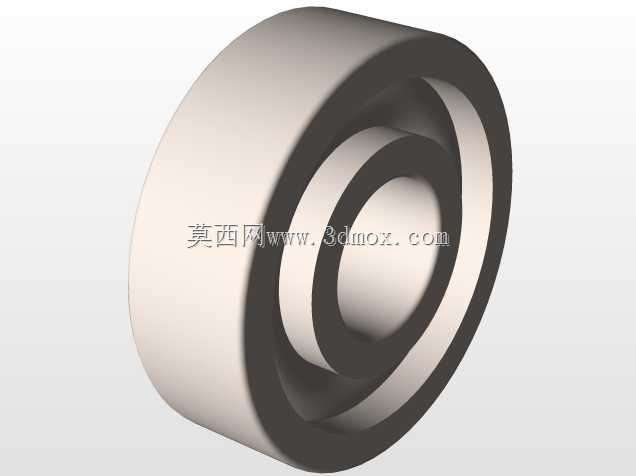

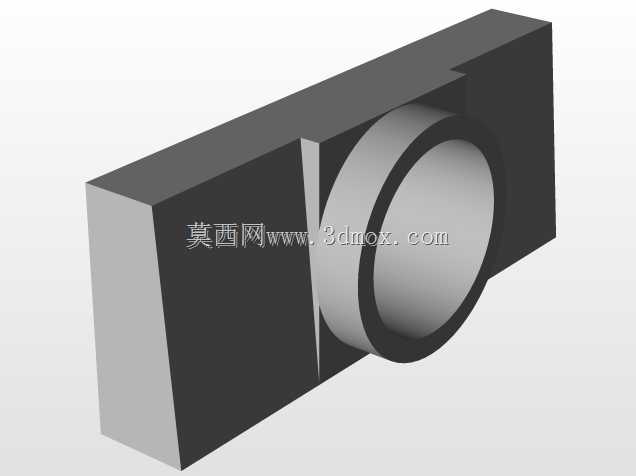

这款台式双工位磨削设备，是面向小型机加工车间、五金维修工坊、五金制品加工场景设计的实用型加工机具，可同时满足不同类型的工件磨削加工需求，适配小尺寸金属零件的刃磨、去毛刺、表面抛光、外圆修磨等多类加工工序，在小型五金件生产、刀具修磨、五金件表面处理等场景中具备极高的实用价值。设备采用卧式双出轴动力布局，机身主体为一体式铸铁铸造底座，搭配卧式布置的驱动电机结构，左侧工位配置常规砂轮磨削组件，外侧加装半包围式安全防护壳体，可有效阻挡磨削过程中飞溅的磨屑与砂轮碎粒，防护壳预留足够的工件操作空间，可适配车刀、钻头、錾子等小型切削刀具的刃磨作业，也可完成小型金属工件的飞边去除、端面磨平加工。右侧工位为砂带磨削组件，配置接触轮、张紧调节机构与工件托板，砂带采用环形套装设计，可通过张紧机构快速调整砂带张紧度，更换不同目数的砂带即可完成从粗磨到精抛的不同加工需求，工件托板可根据加工需求调整角度与位置，适配平面、小弧面、异形小件的表面抛光与磨削作业，相比砂轮磨削，砂带工位的磨削接触面积更大，加工表面粗糙度更易控制，适合对工件表面光洁度有要求的精加工工序。设备底座采用梯形加宽结构设计，底部预留安装固定孔位，可通过螺栓直接固定在工作台面上，避免高速磨削过程中设备出现晃动偏移，底座正面嵌入设备启停控制开关，操作位置符合人体工学设计，操作人员站在设备正前方即可轻松完成两侧工位的操作切换，无需大幅挪动身体位置。设计过程中充分考虑了小型加工场景的使用痛点，将两类常用磨削功能集成在同一台设备上，既减少了车间内设备的占地面积，也降低了小型工坊的设备采购成本，两侧工位的动力输出同轴设计，保证了动力传输的稳定性，同时针对砂带工位的跑偏问题设计了调节机构，可通过微调接触轮的角度快速修正砂带运行轨迹，降低设备日常调试维护的难度。设备的整体外形尺寸适配常规工作台安装需求，机身宽度控制在单人可操作的合理范围内，两侧工位的操作空间互不干扰，可同时满足两名操作人员分别使用不同工位进行加工作业，有效提升小型加工场景的作业效率，设备的防护结构设计充分考虑了操作安全性，所有旋转部件均设置对应的防护结构，避免操作人员误触旋转部件引发安全事故。
