500kg载荷可旋转折臂式起重吊运设备

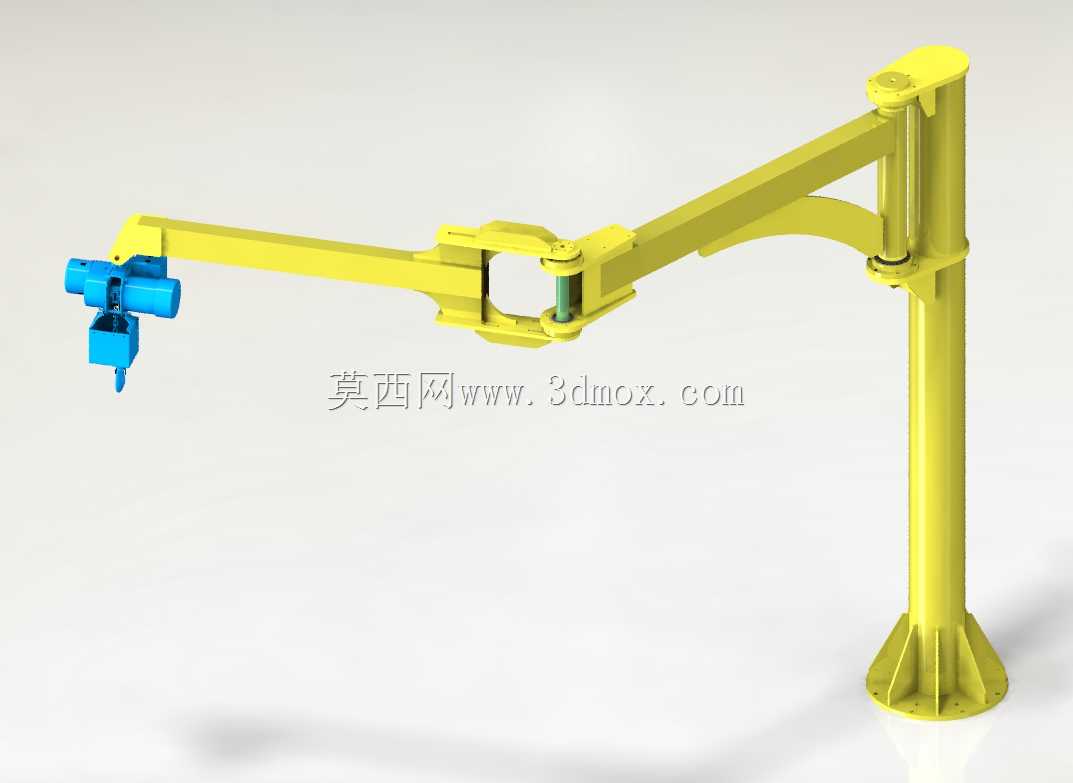

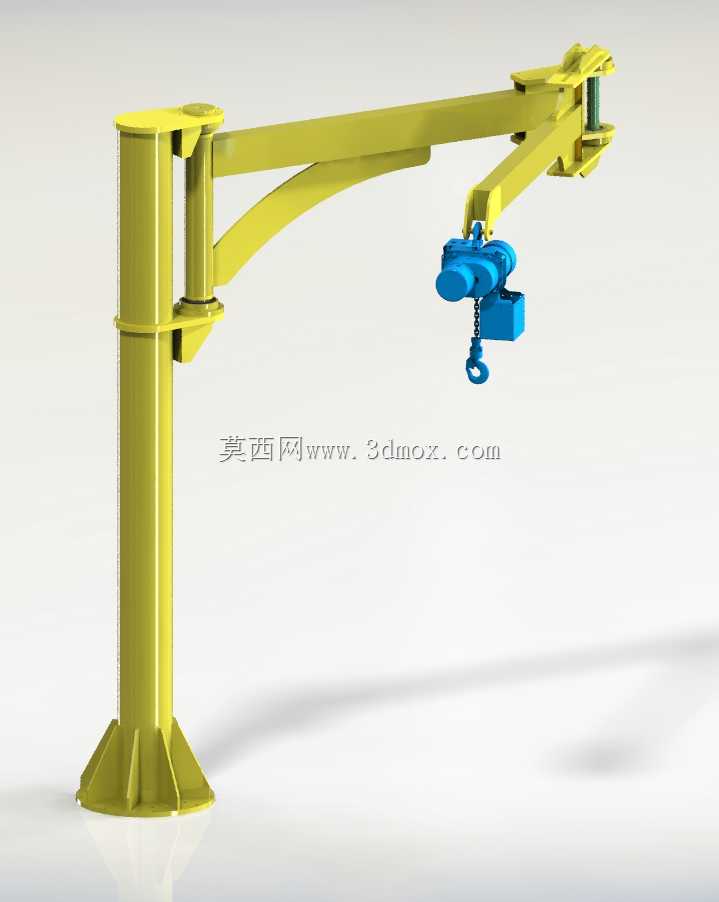

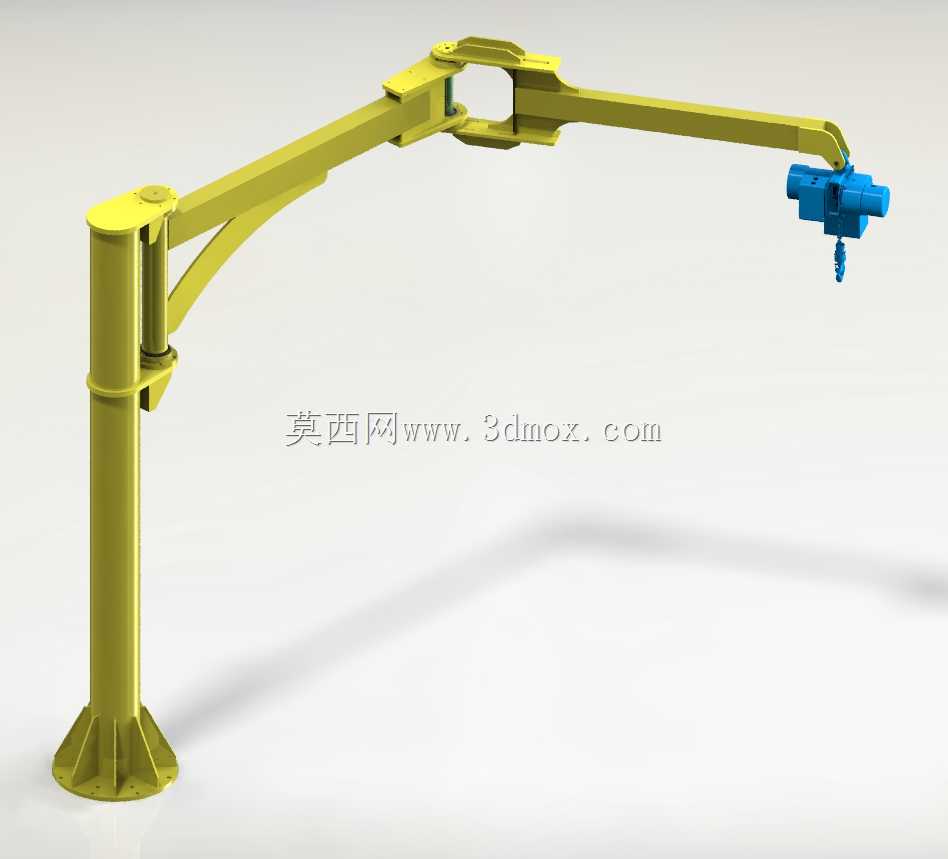

这款折臂式旋转起重设备主要面向中小型作业场景的物料吊运需求设计，常见于机加工车间工件周转、小型仓储点位货物上下架、轻型装配工位的部件吊装，也适配越南等东南亚地区小型加工厂、零散作业场地的短距离起重作业，额定承载上限为500kg，能够覆盖绝大多数轻型物料的转运、吊装需求，无需大型起重设备进场即可完成小范围的重物移位作业。设备采用立柱固定式安装结构，底部为带安装孔的法兰底座，可直接通过膨胀螺栓或预埋螺栓固定在硬化混凝土地面，安装时需保证底座水平度偏差不超过千分之三，确保立柱受力均匀无偏载，立柱整体垂直高度适配常规3-4米层高的厂房空间，作业覆盖半径可通过折臂的伸展调整，最大作业半径下仍可保证额定载荷的起吊稳定性，不会出现臂架形变过量的问题。臂架采用两段铰接式折臂结构，搭配立柱顶端的旋转支承结构，可实现水平方向360度全范围回转，折臂的铰接点处设置有耐磨衬套与润滑注油孔，长期使用下可通过定期注油减少铰接磨损，保证臂架俯仰、回转动作顺畅无卡滞，末端的起吊单元集成了电动葫芦与吊钩组件，可实现重物的垂直起升与下降，操作端可搭配有线或无线控制手柄，作业人员可在地面完成所有吊运动作的操控，无需登高作业。设计阶段充分考虑了轻型起重场景的空间适配性，整体结构采用模块化拆分设计，立柱、臂架、起吊单元均可拆分运输，现场安装无需大型吊装设备辅助，两到三名作业人员即可完成整机的组装调试，臂架的截面采用箱型焊接结构，在保证结构强度的前提下尽可能降低自重，减少旋转支承的负载压力，同时所有受力焊缝均做满焊处理并经过去应力退火，避免长期负载下出现焊缝开裂的问题。设备的旋转支承采用密封式回转支承结构，可有效阻挡车间内的粉尘、切削液等杂质进入支承滚道，延长核心部件的维护周期，日常仅需定期检查螺栓紧固度、润滑铰接点即可，维护成本极低，非常适合零散作业、小型加工点位的常态化轻型吊运需求，相比大型桥式起重机、门式起重机，这类小型折臂旋转起重机的投入成本更低，安装灵活性更高，不会占用厂房的顶部空间，也无需对厂房结构做特殊改造，对于层高有限、作业点位固定的小型生产场地来说适配性极强，同时折臂结构可在狭窄空间内通过调整臂架折叠角度绕过障碍物，完成传统直臂吊无法覆盖的点位吊装作业，在小型设备维修、模具更换、工件转序等场景下都能发挥极高的作业效率。
