带同轴环座的双侧耳铰接连接结构件

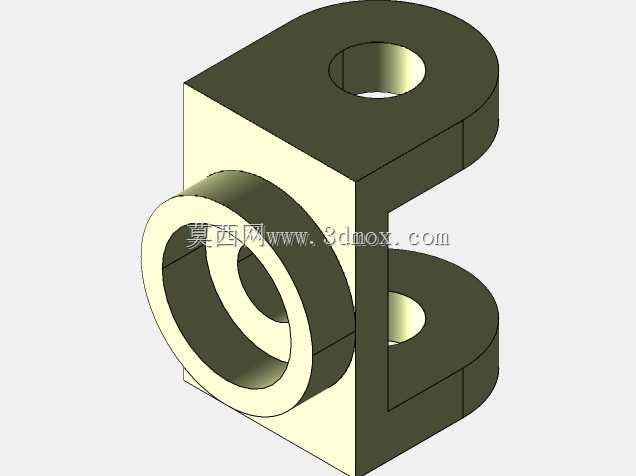

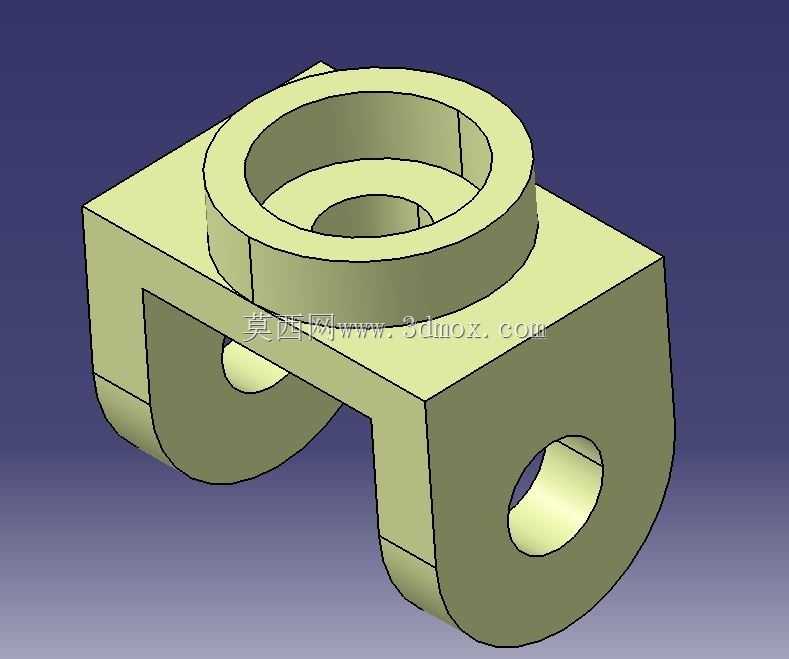

该结构件属于工业传动与支撑系统中的通用铰接连接组件，主要应用在需要实现转动副衔接、载荷传递与定位支撑的机械场景中，常见于轻工自动化生产线的连杆机构、小型输送设备的摆动单元、工装夹具的活动连接端，也可作为小型专用设备上的铰接支座使用，承担相邻部件之间的转动自由度约束与径向、轴向载荷传递作用。从功能特性来看，构件上方的同轴环形结构可作为轴套安装位或转动副的容纳腔，能够嵌套配套的衬套、轴承类零件，为穿设其中的转轴提供稳定的回转支撑，环形结构的同轴度设计可有效降低转轴转动过程中的偏磨风险，延长铰接副的使用寿命；下方两侧对称布置的带孔耳板，是该构件的核心连接部位，耳板上的同轴通孔可穿装销轴或螺栓，实现与相邻连杆、支架类部件的铰接固定，耳板的圆弧过渡外形可避免应力集中，在承受交变载荷时减少结构开裂风险；中部的块状基体承担上下结构的连接载荷传递作用，将环形结构承受的径向力均匀分散到两侧耳板上，保证整体受力均衡。设计过程中优先采用曲面一体化成型思路，环形结构与基体、耳板之间均采用平滑曲面过渡，没有突兀的直角棱边，既减少了加工过程中的应力残留，也能在装配时避免锐边划伤配套零件；整体结构的安装边界经过优化，两侧耳板的外轮廓宽度、环形结构的高度尺寸都控制在紧凑范围内，不需要额外占用过大的安装空间，可适配空间受限的装配场景；耳板通孔的轴线与上方环形结构的轴线呈空间垂直布置，能够满足两个垂直方向上的转动衔接需求，适配多自由度连杆机构的运动要求。在尺寸设计上，环形结构的内孔直径与耳板通孔的直径按照通用铰接副的载荷配比设定，可适配常规规格的销轴与衬套，不需要单独定制非标连接件，降低了配套采购成本；基体的厚度尺寸经过载荷校核，在满足额定载荷下结构强度要求的同时尽可能控制整体重量，实现轻量化与结构强度的平衡，适合在对部件自重有要求的移动类小型设备上使用。
