彩钢瓦屋面压型构件三维结构设计

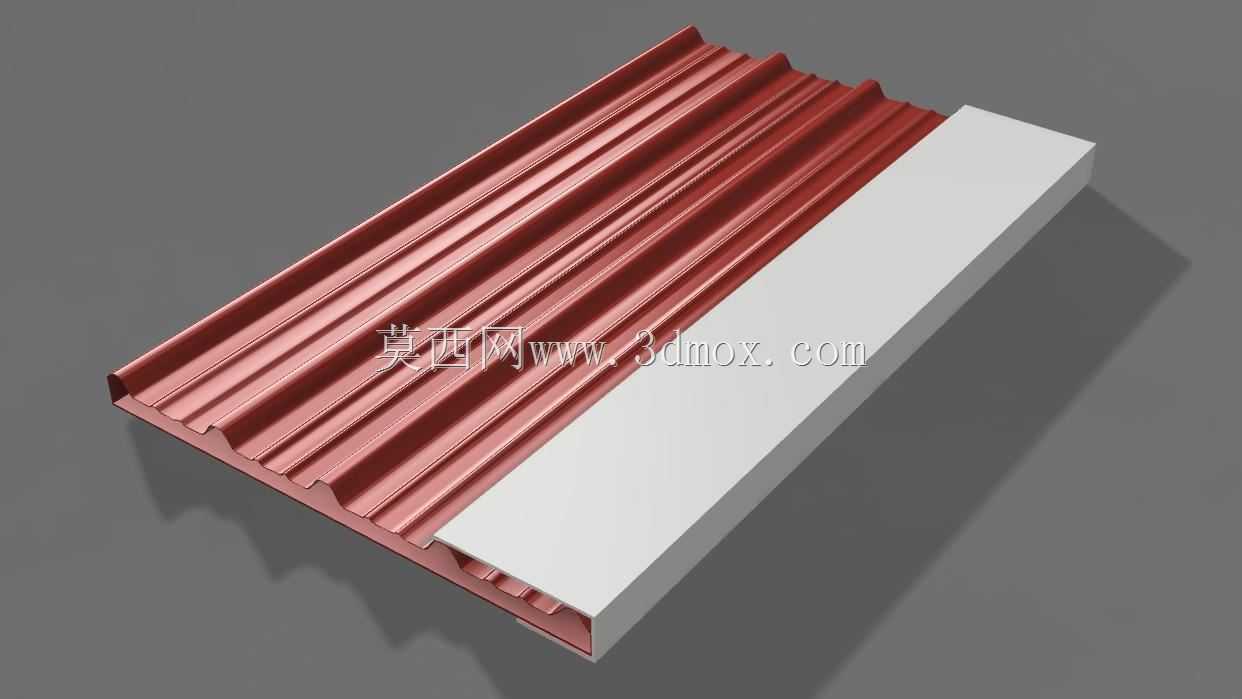

　　在民用及工业建筑的屋面围护系统中，压型瓦构件是承担排水、挡雨、外立面装饰功能的核心部件，这类构件的截面构型直接决定了屋面的防水可靠性、风荷载承载能力以及现场安装的适配效率。本次设计的瓦型构件采用带肋压型截面，主体成型段设置多道平行的纵向凸起肋条，肋条之间为内凹的排水导槽，相邻瓦件搭接时，凸起肋条可嵌入相邻瓦件的对应凹槽内，形成多重弯折的防水密封路径，避免雨水在风压作用下倒灌进屋面基层。构件的一端设置平直的封边段，该段无压型凸起，为现场安装时的搭接贴合面，安装时可通过自攻螺钉穿过该平直段固定在屋面檩条上，同时该段可覆盖在下层瓦件的肋条上方，进一步阻断雨水渗入的路径。

　　从结构受力角度考量，纵向肋条的设置并非仅为导水需求，肋条的凸起构型相当于在薄板基材上增设了多道纵向加强筋，可大幅提升薄板构件的截面惯性矩，在同等板材厚度下，构件的竖向抗弯承载力可提升40%以上，能够有效承受屋面检修荷载、冬季积雪荷载以及极端天气下的风吸荷载，避免薄板出现下凹变形导致的积水问题。设计过程中需要重点控制肋条的高度与间距，肋条高度过低会导致排水槽深度不足，暴雨工况下排水流速不够容易出现积水漫流；肋条间距过大则会导致两肋之间的平板段跨度偏大，人员踩踏时容易出现永久变形，影响后续的防水密封性能。

　　安装边界的匹配性是这类构件设计的核心要点，构件的宽度方向需要与常用的屋面檩条间距适配，纵向长度可根据屋面坡度进行模数化裁切，搭接段的长度需要根据屋面坡度调整，坡度越小的屋面，搭接段的长度需要适当加长，避免雨水沿搭接缝逆流。构件的端部封边采用折边处理，折边角度与肋条的成型角度保持一致，安装时相邻瓦件的肋条可完全嵌合，不存在装配间隙，无需额外打胶即可实现可靠防水，可降低现场施工的人工成本，同时避免密封胶老化导致的后期渗漏隐患。

　　在实际工程应用中，这类压型瓦构件不仅可用于新建厂房屋面、民用自建房坡屋面，还可用于旧屋面的翻新改造，替换传统的烧结瓦、混凝土瓦构件，大幅降低屋面的整体荷载，减少屋面基层的加固成本。构件的基材可根据使用场景选择镀锌钢板、铝合金板或者彩涂钢板，不同基材的成型参数略有差异，设计时需要根据材料的延伸率调整压型模具的圆角参数，避免成型过程中肋条转角处出现应力集中导致的板材开裂。导槽的截面设计为圆弧过渡，不存在直角死角，雨水流淌时可带走槽内的积灰与杂物，长期使用不会出现排水槽堵塞的问题，减少后期屋面维护的工作量。

　　建模过程中优先采用参数化草图驱动的方式构建截面，先绘制单组肋条与导槽的截面轮廓，通过线性阵列完成整个成型段的截面构建，再通过拉伸生成主体结构，最后对搭接段进行单独的切除与折边处理，确保所有转角处的圆角参数统一，方便后续导入成型仿真软件验证板材的成型可行性，避免实际生产时出现成型缺陷。构件的所有安装孔位采用预制定位标记的方式设置，现场安装时可直接根据标记点位打钉，无需反复测量定位，可大幅提升现场的安装效率，同时保证钉位的排布整齐，避免钉位偏差导致的固定强度不足问题。
