L型带铰支安装座机械支撑构件

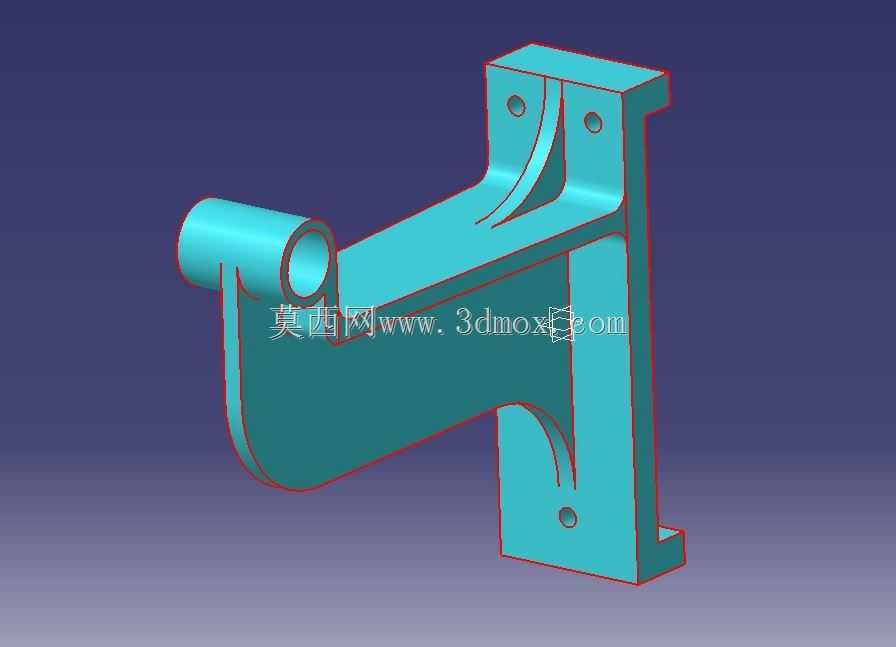

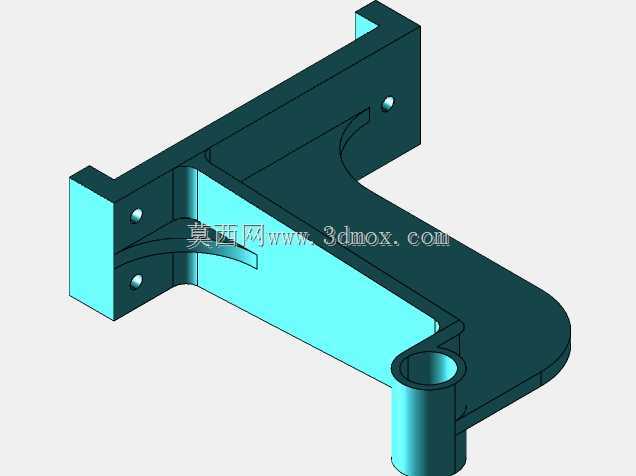

　　该支撑构件属于设备连接承重类零件，在各类工业设备的机架连接、运动部件铰接支撑场景中应用广泛，常见于自动化生产线的工位支撑、输送设备的侧部导向组件安装、小型专用设备的机架转角承重位置，主要承担两个垂直方向安装面的载荷传递，同时为末端铰接部件提供稳定的回转支撑基准。从结构功能来看，构件整体采用L型空间布局，竖直方向的安装面设置有两个同轴定位安装孔，用于将整个构件固定在设备的竖直基准面上，孔位的间距经过匹配标准安装面的孔距设计，安装时可通过螺栓穿过孔位完成锁紧，安装面的平面度控制在合理公差范围内，保证装配后构件与基准面贴合紧密，不会出现局部翘曲导致的应力集中。水平延伸的臂体部分做了变截面设计，靠近竖直安装座的位置厚度更大，

　　向末端延伸过程中逐步过渡到均匀厚度，同时在臂体与竖直安装座的转角内侧设置了三角形加强筋，筋板的弧度与两侧壁面平滑过渡，能够有效抵消臂体末端承受载荷时产生的弯矩，避免转角位置出现应力断裂风险。臂体末端设置的带通孔圆柱铰支座，是该构件的核心功能部位，通孔的内径尺寸匹配常用的铰接销轴直径，孔壁的圆柱度公差满足回转副的配合要求，可直接穿装销轴连接摆杆、连杆类运动部件，为铰接部件提供稳定的回转中心，铰支座与臂体的连接位置做了圆角过渡，减少应力集中点的同时提升了结构整体的抗疲劳性能。设计过程中，首先根据实际安装场景的空间边界确定整体轮廓尺寸，竖直安装面的高度、宽度匹配设备预留的安装区域尺寸，水平臂的伸出长度根据末端铰接部件的运动行程范围确定，

　　避免臂体过长导致整体刚性不足，或是过短造成运动部件与安装基准面发生干涉。安装孔的位置设计充分考虑了装配操作空间，两个安装孔的中心距预留足够的扳手操作空间，方便现场装配时的螺栓锁紧作业，铰支座的通孔轴线与竖直安装面的平行度公差经过严格校核，保证铰接部件转动时不会出现卡滞、偏磨的问题。材质选择上适配常规结构钢的加工性能，所有棱边均做了倒角处理，去除加工毛刺的同时避免装配过程中划伤操作人员，非配合面的粗糙度满足常规涂装要求，配合面的粗糙度能够保证装配精度。在实际设备运行过程中，该构件能够稳定传递静态载荷与动态交变载荷，加强筋的设计让整体结构在控制重量的前提下获得足够的结构刚性，相比等厚度的L型支架，在相同载荷条件下变形量更小，

　　长期运行不会出现明显的塑性变形，适合在中低载荷的铰接支撑场景中长期使用，安装时只需保证竖直安装面与设备基准面贴合到位，按规定扭矩锁紧安装螺栓，即可为末端铰接部件提供可靠的支撑基础，后期维护过程中只需定期检查铰接孔的磨损情况以及安装螺栓的锁紧状态，即可保证构件长期稳定运行。
