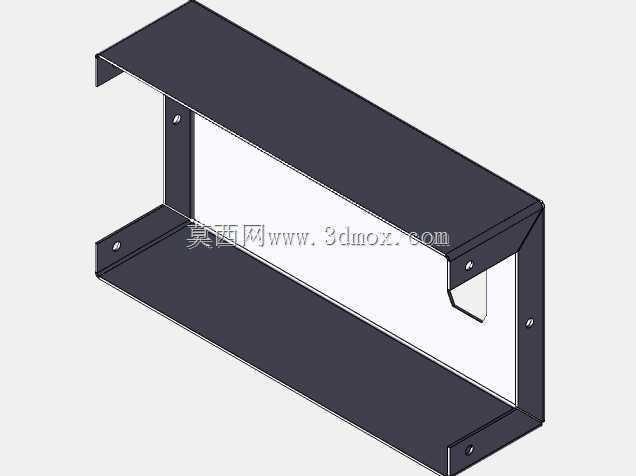

开放式U型带安装耳钣金槽壳结构

　　这类U型开放式钣金槽壳，在工业现场的应用场景覆盖度极高，小到小型电控模块的安装承托，大到设备走线的分线防护、轻型物料的导料承托，都能见到同结构的钣金件身影。从实际使用角度出发，该结构采用三面围合、一面开放的形式，开放侧既可以作为操作面方便内部元器件的装配调试，也能作为物料进出的通道，配合底部预留的异形开孔，可实现线缆穿出、定位凸台避让、散热通风等多重功能，无需额外在装配阶段二次开孔，减少现场加工的工作量。

　　设计这类钣金件时，首先要考虑的是折弯工序的工艺可行性，所有折弯边的内R角统一匹配对应板材厚度的最小折弯半径，避免折弯处出现开裂或者回弹超差的问题；四个角部延伸出的安装耳，与侧壁为一体折弯成型，没有额外的焊接拼接工序，既减少了焊接变形的风险，也能提升安装位置的结构强度，每个安装耳上预留的安装孔位，孔边距严格控制在钣金设计的规范范围内，避免孔位距离折弯边过近导致折弯时孔位拉扯变形，同时孔位的公差按照装配级精度预留，适配常用的自攻螺丝或者机丝螺丝安装，不需要现场扩孔。

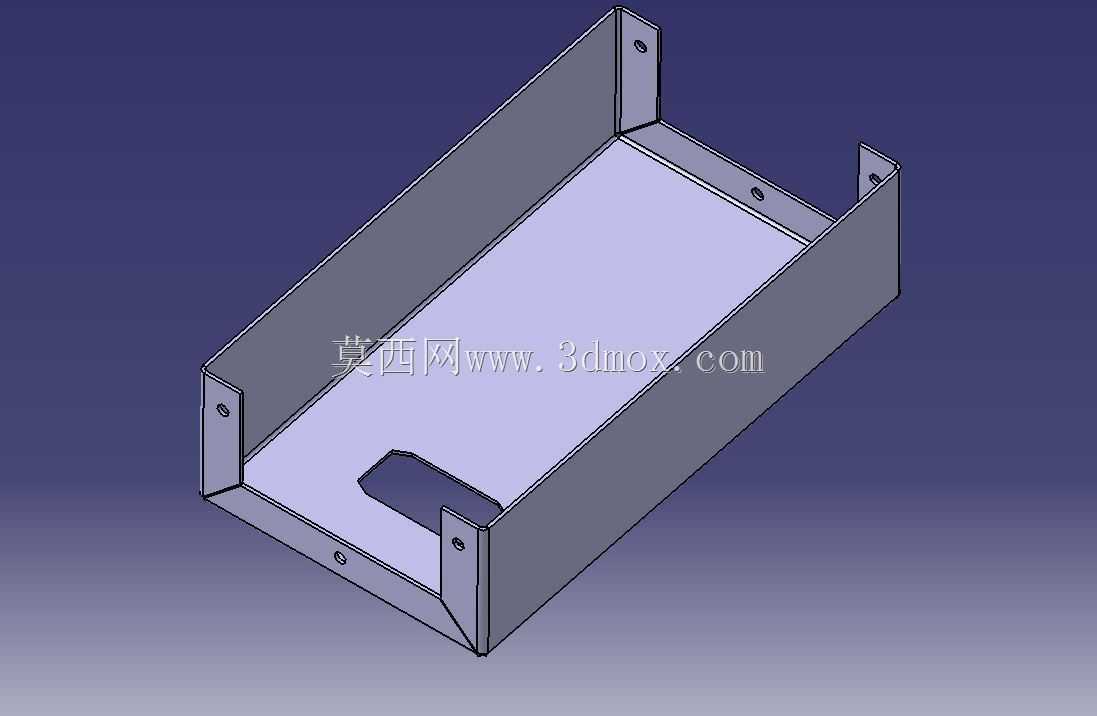

　　从安装边界来看，该槽壳的整体长宽尺寸适配常规小型功能模块的安装需求，侧壁高度可以根据内部容纳的元器件高度调整，四个安装耳向外翻折的设计，使得安装时不需要在槽壳内部预留操作空间，可以从外侧直接打螺丝固定，大幅压缩安装所需的外围空间，适合在设备内部紧凑的安装位使用。底部的异形开孔位置，对应内部安装元器件的出线或者定位需求，开孔边缘做了去毛刺处理，避免划伤线缆或者装配人员的手部，同时开孔的尺寸预留了足够的装配余量，不会因为钣金加工的轻微公差导致装配干涉。

　　结构强度方面，槽壳的所有折弯边都相当于自带加强筋结构，相比平板结构的抗变形能力提升明显，日常承托轻型元器件或者导送小型物料时，不会出现明显的下凹变形；如果应用在有轻微振动的设备场景下，还可以在侧壁额外增加压筋结构进一步提升刚性，但当前版本的结构已经能满足大部分静态安装场景的需求。选材上一般采用常用的冷轧钢板，表面处理可以根据使用场景选择喷塑、镀锌或者电泳，适配不同的防腐蚀、绝缘需求，不需要额外更改结构就能适配多种表面处理工艺。

　　在实际装配场景中，这类槽壳既可以单独作为小型元件的安装外壳使用，也可以作为大型设备的内嵌承托件，通过安装耳固定在设备的机架立柱或者安装板上，开放侧朝向操作方向，方便日常的维护检修；如果需要做半封闭防护，也可以在开放侧额外搭配盖板，通过侧壁上预留的孔位固定，快速转换成封闭壳体结构，拓展性较强。设计过程中特意规避了复杂的冲压工序，所有结构都可以通过激光下料、数控折弯两道核心工序完成，不需要开专用的冲压模具，小批量生产时的成本控制优势明显，同时加工周期短，能快速响应现场的改型需求，哪怕需要调整长宽高尺寸，只需要修改下料图的参数就能快速生产，不需要重新调整工艺路线。
