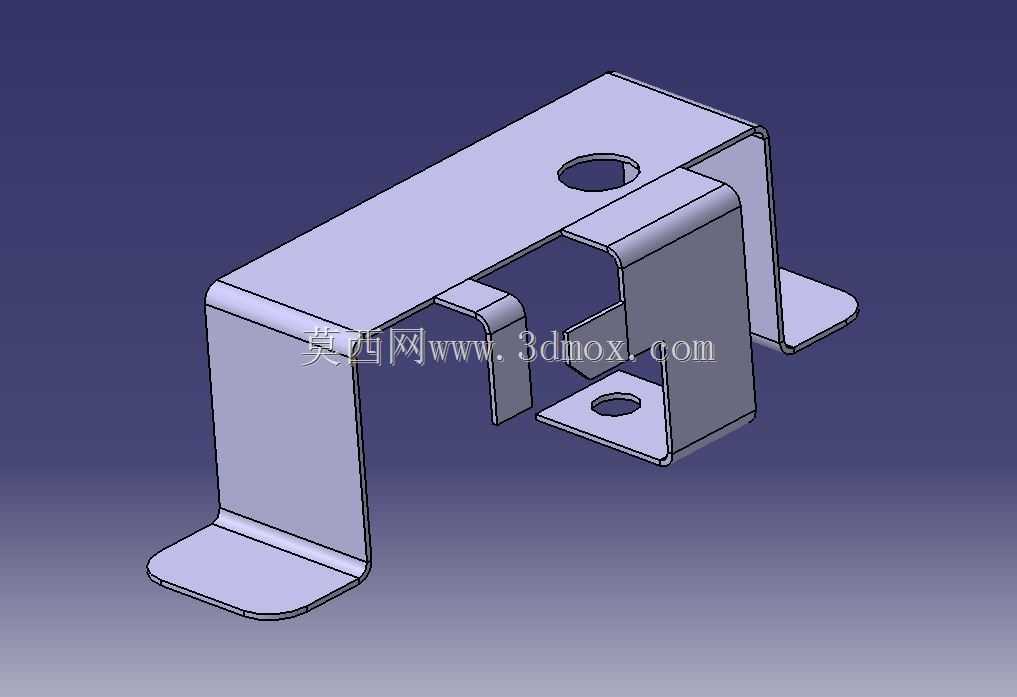

这类多折边钣金支架在工业装配场景里的应用覆盖范围极广,小到电控柜内部的元器件挂载、自动化生产线的传感器安装位,大到小型设备的壳体内部支撑、输送线侧边的附件固定,都能见到同结构类型的钣金件身影,核心作用是在两个存在高度差、安装面存在空间错位的部件之间,提供刚性足够、安装对位便捷的连接载体,替代零散的垫块、角码组合,减少装配环节的零件数量与对位调整工作量。从结构功能上看,该支架采用一体化钣金折弯成型,没有额外的焊接拼接部位,整体刚性由连续的板材折弯结构保证,顶部平面开设的大直径通孔用于穿过固定螺栓或者避让设备上的凸起结构,两侧向下延伸的垂直折边构成主要的支撑受力臂,底部向外翻折的两个水平安装耳上开设的小孔,
是用于将支架整体锁紧在安装基准面上的固定位,中间位置额外延伸出的小尺寸折边带孔结构,是专门为挂载小型附属部件预留的安装位,不需要在主支撑臂上额外钻孔破坏结构强度。设计这类钣金件的时候,首先要确认安装边界的空间约束:两个待连接部件的垂直高度差决定了两侧垂直支撑臂的折弯高度,水平方向的安装孔位间距决定了底部安装耳的外伸长度,顶部平面的开孔尺寸要匹配穿过件的最大外径同时预留0.5-1mm的装配间隙,避免加工公差导致装配干涉;折弯半径的选取要匹配所用板材的厚度,常规冷轧钢板折弯时内R取板材厚度的0.5-1倍,防止折弯处出现应力开裂或者回弹超差的问题,所有折边的非安装边都要预留微小的圆角或者压毛边处理,避免装配时割伤操作人员或者划破线缆表皮。
实际选型适配的时候,要先核算支架的承载受力:垂直支撑臂的宽度要根据挂载重量调整,若挂载重量超过5kg,需要在垂直折边与顶部平面的衔接处增加压筋结构提升抗弯折能力,底部安装耳的开孔尺寸要匹配常用的M4或者M5固定螺栓,孔位距离折边的距离要大于3倍板材厚度,避免折弯时孔位被拉扯变形。这类支架的安装流程也相对简便,先将底部两个安装耳的孔位对准基准面上的预钻孔位,用螺栓初步锁紧不拧死,再将需要固定的部件放置在顶部平面,调整位置对准顶部开孔后穿入螺栓锁紧,最后再将底部的固定螺栓完全拧紧,中间的小折边位可以根据实际需求安装小型理线夹、传感器支架这类轻型附件,不需要额外在主结构上打孔改动。不同于型材拼接的支架,这类一体化钣金支架的整体一致性更好,
批量加工时的尺寸公差更容易控制,装配时不需要额外调整拼接角度,单件的重量也更轻,在对设备自重有控制要求的移动设备、小型自动化设备上应用优势尤为明显,同时板材表面可以根据使用场景做喷塑、镀锌、发黑等不同的表面处理,适配潮湿、多尘、有腐蚀介质的不同工业环境,不需要额外做防腐防护处理。设计建模过程中,要提前预留折弯工艺缺口,在折边相交的位置开出合适宽度的止裂槽,避免折弯时材料堆积导致局部凸起影响安装平面的贴合度,所有安装面的平面度公差要控制在0.2mm以内,保证固定后部件不会出现倾斜偏移,对于需要经常拆装的使用场景,可以在顶部开孔位置压装铆接螺母,省去装配时手托螺母对位的步骤,进一步提升装配效率。
