L型带挂耳多孔金属钣金安装支架

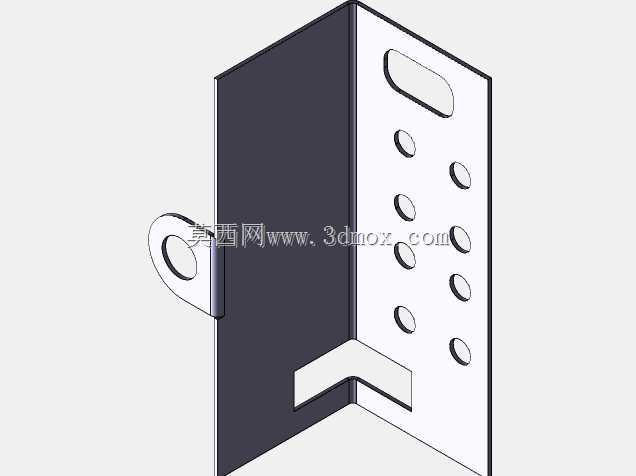

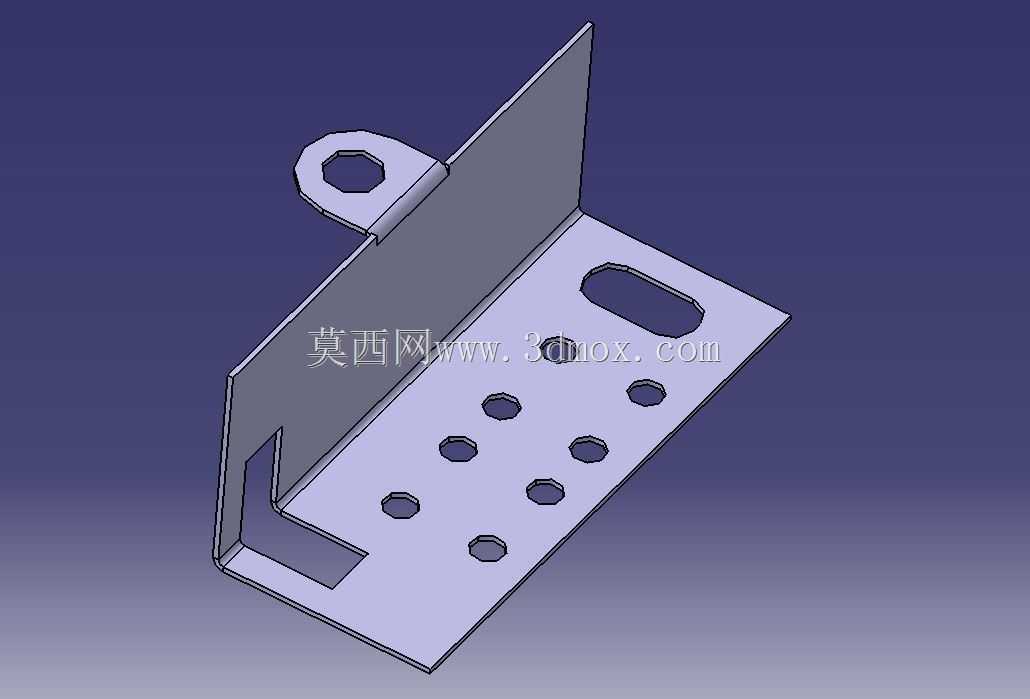

　　日常做设备结构排布时，这类L型折弯钣金支架是机柜内部、小型设备机架侧装场景里的高频使用构件，多数时候用来承托小型电气模块、走线槽固定、传感器安装座或者小型气动元件的挂载，相比型材拼接的支架，一体折弯的钣金件没有拼接缝隙带来的累积公差，安装后整体刚性更稳定，批量加工时成本也更低。从结构上看，这个支架采用垂直双折弯的L型主体结构，竖直立面顶部延伸出带单圆孔的挂耳，这个挂耳结构是为了适配设备框架上的预焊螺柱或者顶部吊装点位，安装时可以先通过挂耳将构件临时挂在机架上，不用全程手扶对位，能大幅降低现场装配的操作难度，尤其是在机柜内部操作空间狭窄的场景，单人就能完成支架的固定作业。水平底板上排布了多组不同规格的安装孔，

　　其中包含一个长圆形的腰型孔，这类腰型孔的设计是为了抵消安装面的加工公差，当机架上的固定螺柱位置存在小幅偏差时，可以通过腰型孔的调节余量完成对位，不需要额外扩孔返工；剩下的多个等径圆孔按照矩阵式排布，覆盖了底板的大部分有效安装区域，不管是安装小尺寸的继电器座、走线固定座，还是稍大一点的小型阀岛，都能找到对应的固定孔位，不用在现场二次钻孔，适配性更强。竖直立面靠近折弯根部的位置开了一个U型缺口，这个缺口的作用是避让走线或者相邻构件的突出部分，避免支架安装时和旁边的线束、肋条发生干涉，很多新手做钣金设计时容易忽略这类避让缺口，最后装配时才发现支架顶到线束，不得不现场切割，既影响外观也会破坏构件的防腐层。设计这类钣金支架时，

　　首先要确认折弯内R角和板材厚度的匹配关系，常规冷轧钢板折弯时内R角取0.5到1倍板厚，能避免折弯处出现开裂或者回弹超差的问题，这个支架的折弯边高度足够，不会出现折弯时边部压塌的情况。安装边界方面，竖直立面的高度决定了挂载构件和安装面之间的悬空距离，要提前确认挂载元件的深度，避免元件底部和安装面发生碰撞；水平底板的宽度方向要预留出紧固件的操作空间，尤其是最外侧的安装孔，要保证螺丝刀或者套筒能垂直伸入拧紧紧固件，不能把孔位设计得太靠近折弯边导致工具无法操作。另外挂耳上的圆孔直径要比适配的螺柱大0.5到1mm，方便临时挂载时的对位，同时挂耳的折弯处要做小尺寸的加强压筋吗？不，这个构件的板厚如果在1.5到2mm之间，挂耳的长度不长，

　　不需要额外加强就能满足常规挂载的承重需求，毕竟这类支架的承重一般在5kg以内，足够应对大部分小型电气元件和辅件的安装需求。还有底板上的孔位间距，要避开折弯线的位置，所有孔的中心到折弯线的距离至少要大于1.5倍板厚加上孔半径，不然折弯时孔位会被拉扯变形，导致后续螺丝无法穿入。实际应用中，这类支架常被用在通讯机柜内部的设备挂载、自动化设备的侧边传感器安装支架、小型电控箱内的元件固定座，甚至一些非标设备的走线托架，因为一体折弯的结构没有多余的拼接件，长期使用不会出现拼接螺丝松动的问题，抗震性也更好，在有小幅振动的设备上使用时，固定可靠性比型材拼接的支架高很多。做这类构件的建模时，要提前预留好板材的折弯扣除量，不然展开后的下料尺寸会有偏差，导致折弯后整体尺寸超差，尤其是带挂耳的这一侧，挂耳的位置度如果偏差太大，会导致无法挂入预焊的螺柱，这点在建模时就要把公差考虑进去，把挂耳孔的位置公差控制在合理范围内，同时底板上的腰型孔长度一般取孔直径的2到3倍，足够覆盖常规的机架加工公差，不用做太长避免影响底板的整体刚性。
