气动系统带调压功能空气过滤组件

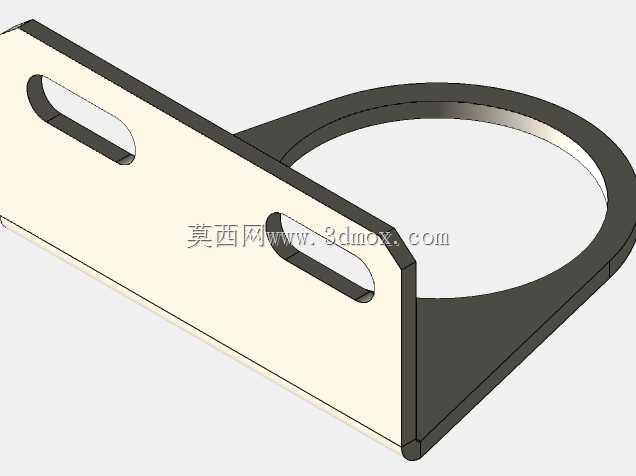

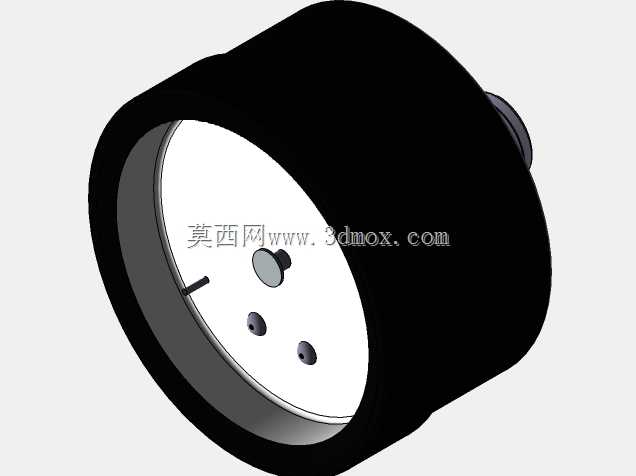

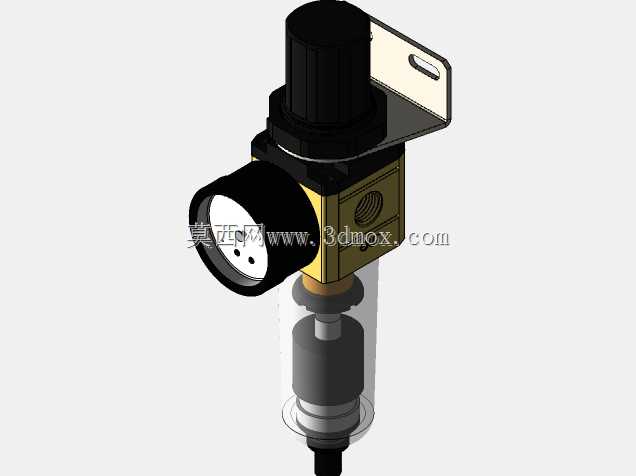

这款带调节器的空气过滤组件是气动控制系统里核心的气源处理单元，广泛应用在自动化生产线、气动工装夹具、轻工包装设备、电子制造流水线等各类依赖压缩空气驱动的工业场景中，承担着气源净化与压力稳定的双重作用，是保障下游气动元件可靠运行的前端基础部件。从实际用途来看，压缩空气从管网输出时往往携带冷凝水、固体杂质、管路锈蚀碎屑等污染物，同时供气压力会随管网负载波动出现起伏，这款组件首先通过内置的过滤滤芯截留压缩空气中的固态颗粒与液态水滴，将杂质拦截在滤杯内定期排出，避免杂质进入气缸、电磁阀等精密气动元件造成密封面磨损、阀芯卡滞等故障；集成的调节器部分可以将上游波动的输入压力调整到下游设备所需的稳定工作压力，避免压力过高导致元件过载损坏、压力过低造成执行机构出力不足的问题，同时自带的压力表可以实时显示输出压力数值，方便现场操作人员快速判断供气状态。从设计思路上，这款组件采用模块化集成结构，将过滤与调压功能整合在同一主体上，相比独立的过滤器加调压阀的组合减少了连接管路与接头数量，降低了气源段的泄漏风险，整体结构更加紧凑。主体采用金属基座搭配高强度工程塑料滤杯，顶部的黑色调节旋钮采用防滑滚花设计，旋转时阻尼适中，压力调节精度可以控制在0.01MPa范围内，侧方的安装支架预留了标准安装孔位，可以直接固定在设备机架或者气动安装板上，不需要额外设计定制安装座。外形尺寸上，这款组件整体高度控制在150mm以内，主体宽度约60mm，安装孔中心距符合常规气源处理件的通用安装标准，适配市面上绝大多数气动系统的安装空间边界，侧方的压力表采用轴向嵌入式安装，不会额外占用侧向空间，滤杯底部设置了手动排水结构，日常维护时只需要按压排水阀即可排出积存的冷凝水，不需要拆解部件。整体结构兼顾了功能性与安装便利性，过滤精度可以满足常规工业气动系统的使用要求，调压范围覆盖0.05MPa到0.85MPa的常用气动工作压力区间，适配绝大多数气动执行元件的工作压力需求，在各类中小型气动设备中都可以直接替换同规格的气源处理部件，通用性较强。
