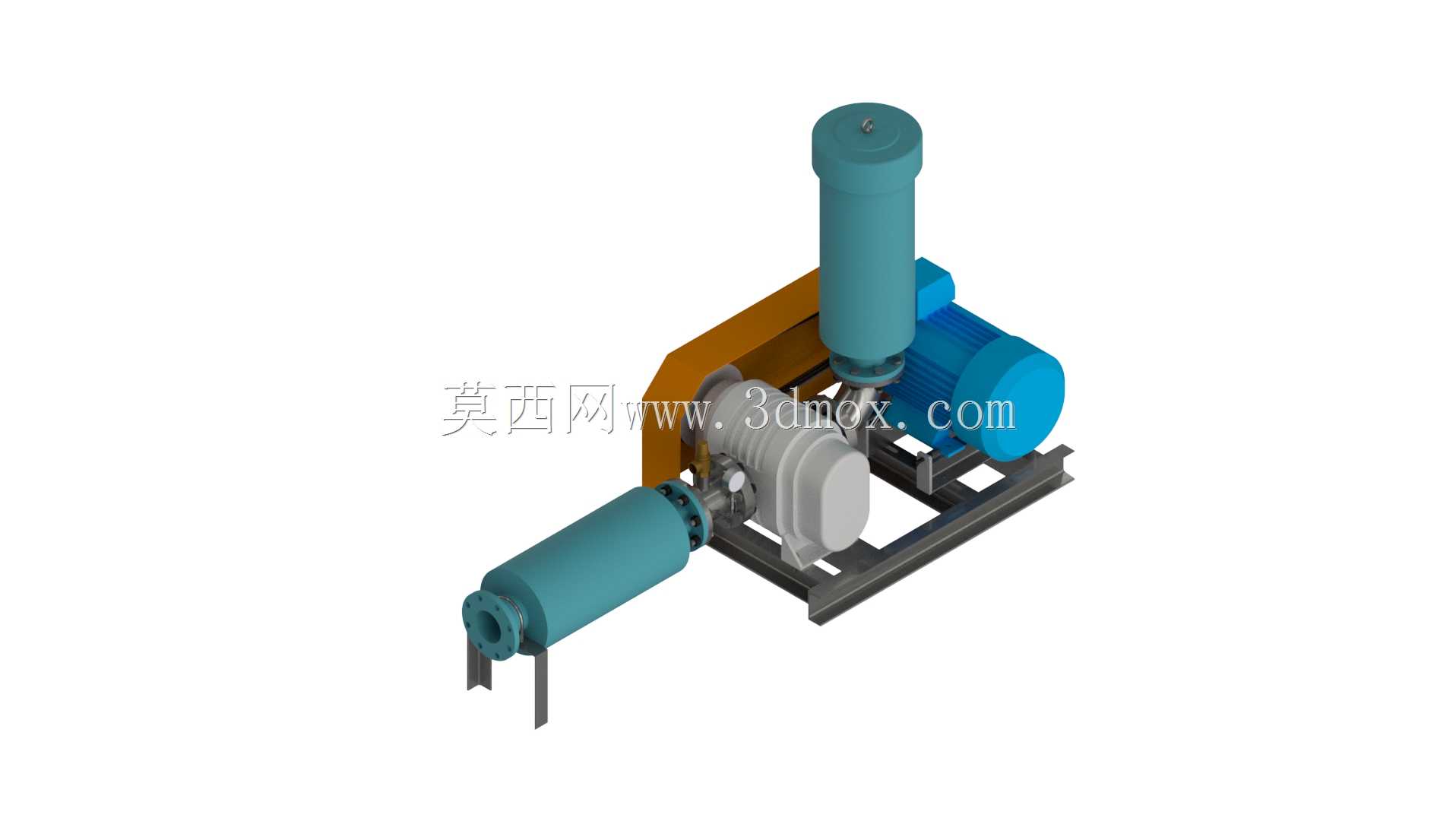

斯托比尔5L罗茨鼓风机组集成结构

该套集成式鼓风设备核心围绕小流量高压送风场景打造，主要应用于小型污水处理曝气、水产养殖增氧、粉体物料正压输送、工业除尘反吹等需要稳定洁净气源的工况场景，可在环境温度-10℃到40℃的区间内持续稳定运行，适配多数常规工业现场的使用需求。整套设备采用撬装式集成设计思路，将动力单元、增压单元、消音过滤单元、进出口连接单元全部整合在统一的钢制底座上，无需现场进行复杂的部件对接与同轴度校准，到场后仅需固定底座、连接进出口管路与供电线路即可投入使用，大幅降低现场安装的技术门槛与施工周期。动力端选用适配的三相异步电机作为动力源，通过皮带传动结构与罗茨增压主机连接，传动比经过精准匹配，可让主机始终处于最佳转速区间，兼顾输出风量、压力稳定性与运行噪音控制，电机与主机的安装位均设置有可调节的张紧结构，方便后期运维时调整皮带张紧度，补偿传动部件的磨损量。主机为容积式罗茨结构，运行时可实现无油压缩，输出的气源不含油雾，可满足水产养殖、污水处理等对气源洁净度有要求的场景，进出口位置分别配置了立式与卧式的消音过滤装置，进气端的过滤结构可拦截空气中的大颗粒杂质，避免杂质进入主机腔室造成转子磨损，进出口的消音结构可大幅降低高压气流脉动产生的噪音，让设备运行时的噪音控制在工业现场允许的范围内。整套设备的安装边界经过紧凑化优化，底座采用型钢焊接成型，结构刚性充足，可承受设备运行时的振动载荷，各部件的布局充分预留了运维操作空间，日常检查油位、更换滤芯、调整皮带等操作无需拆解主体结构即可完成，进出口的法兰接口采用标准通径设计，可与市面常规规格的送风管路直接对接，无需额外制作转换接头。设备的整体重心经过合理配平，运行时振动幅度小，对安装基础的承重要求较低，无需制作专门的重型混凝土基础，放置在平整的硬化地面即可正常运行。
