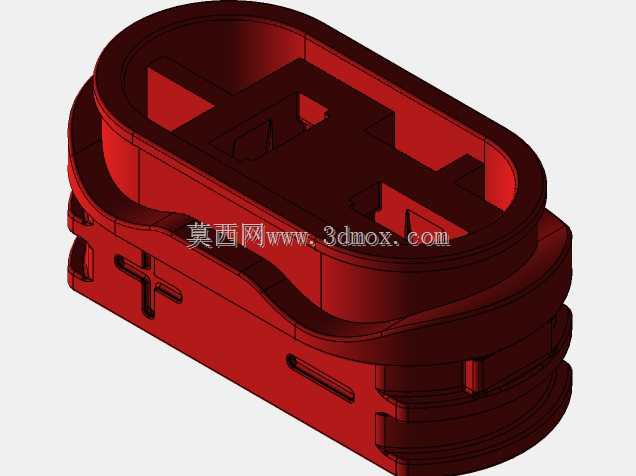

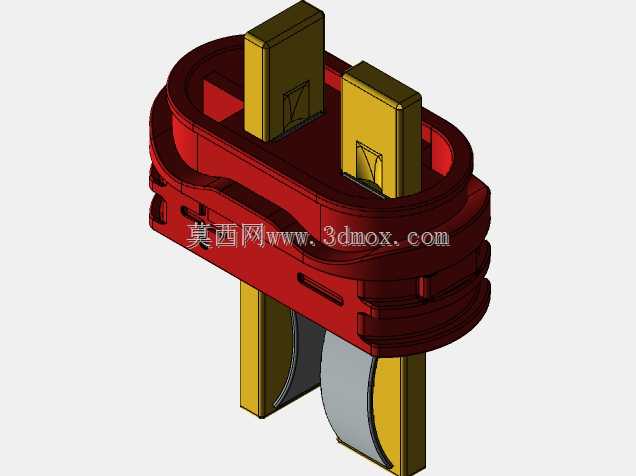

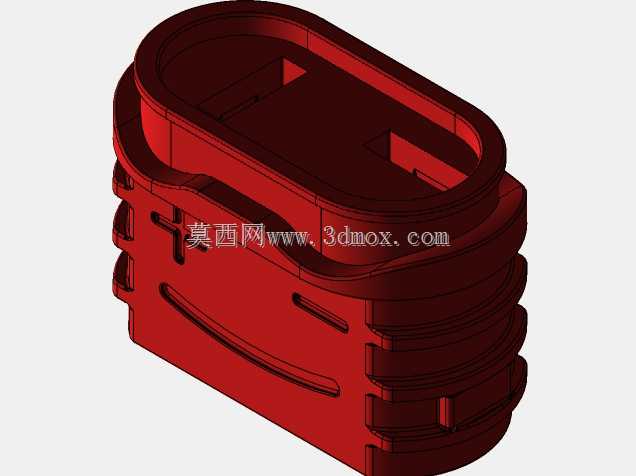

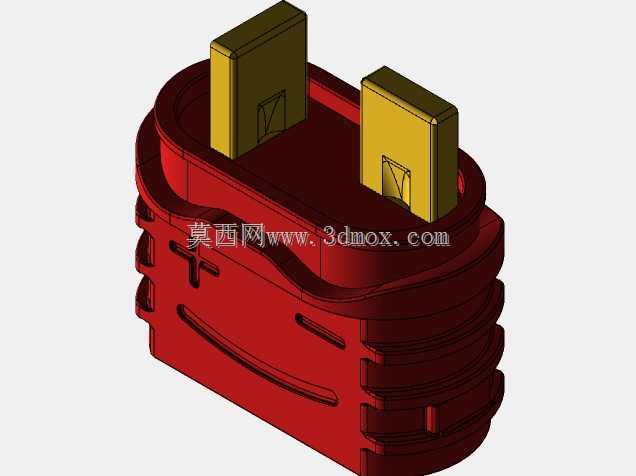

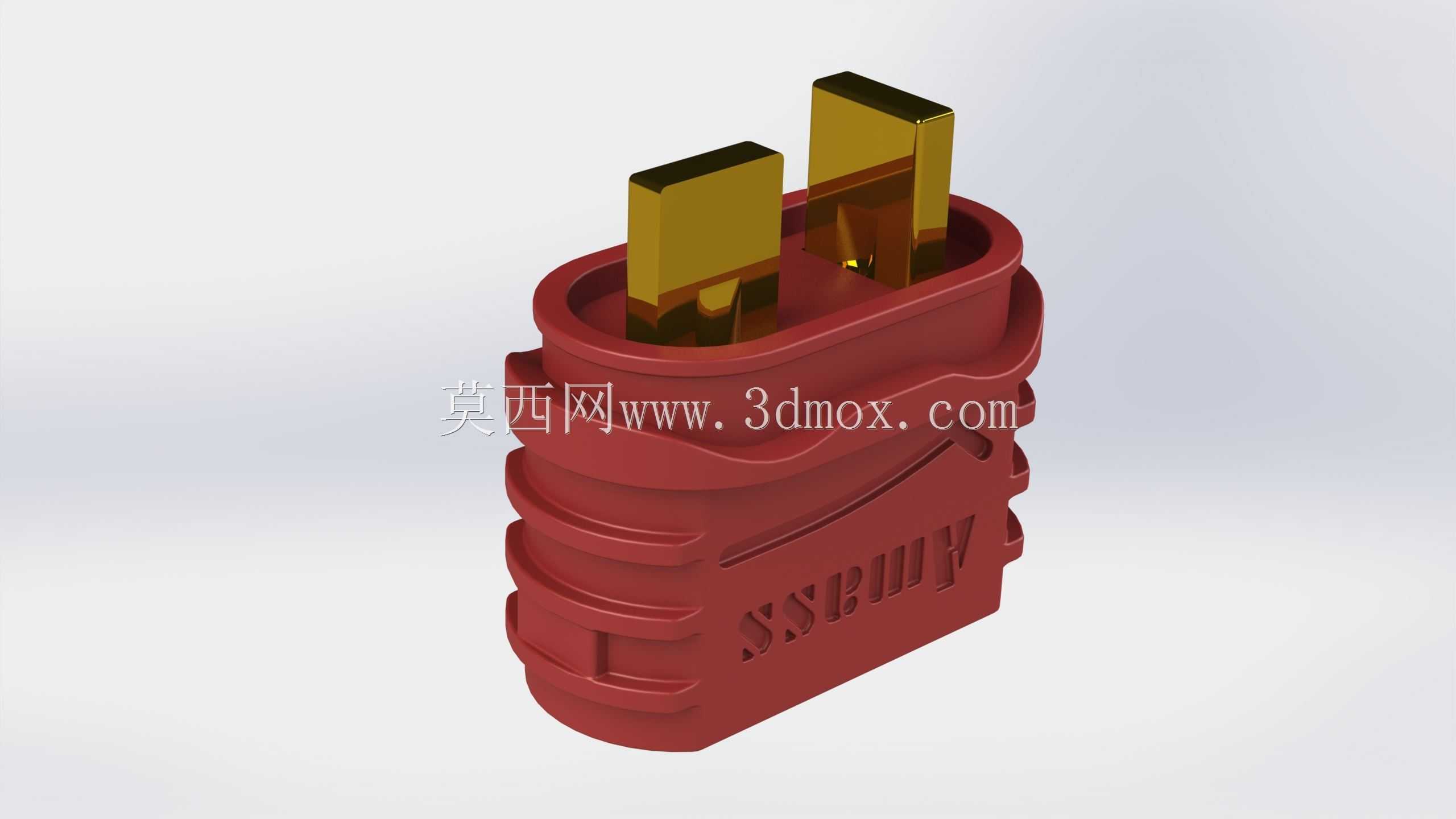

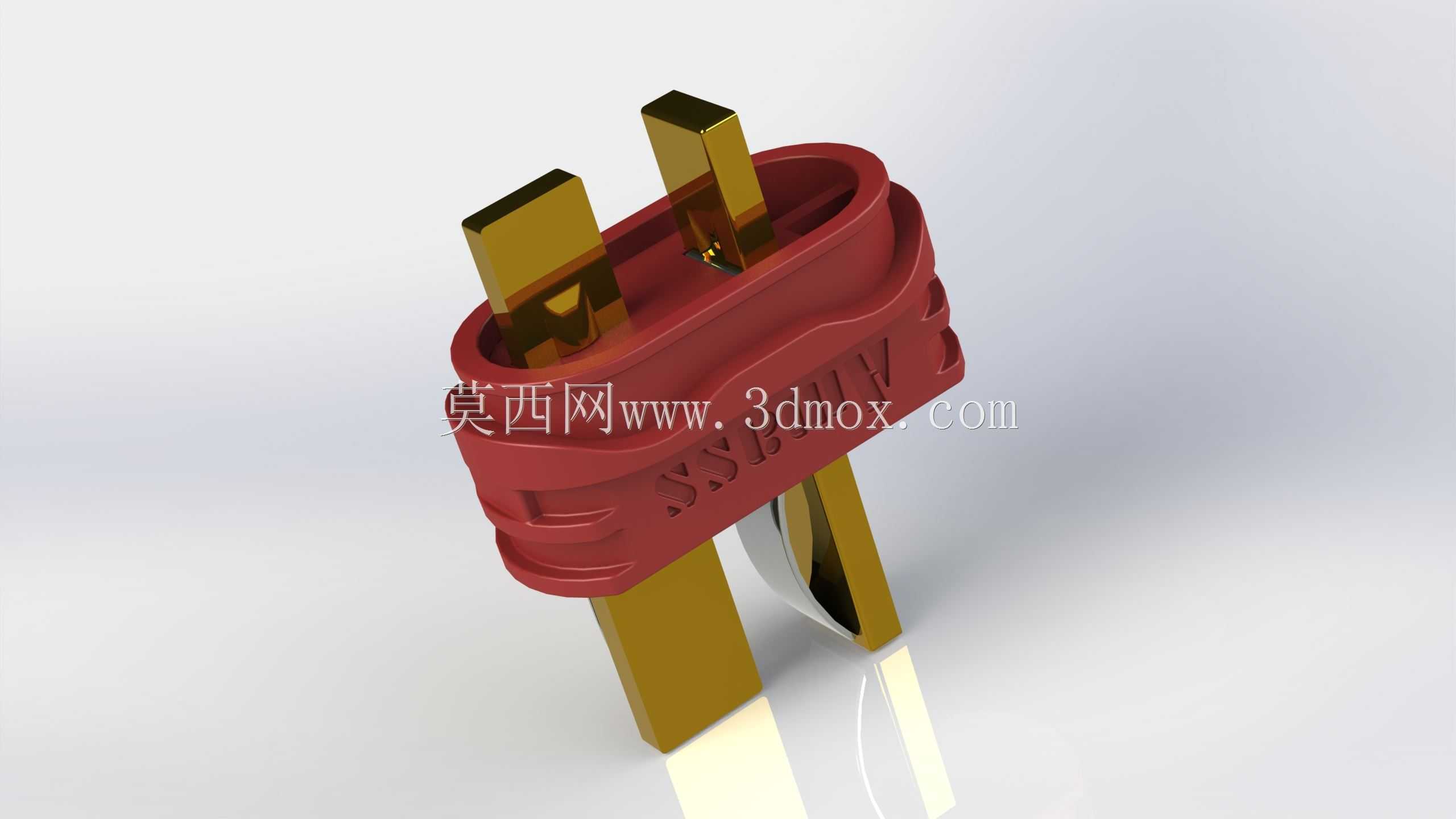

AmassT型公母对接电源连接器结构

这款T型对接连接器是大电流传输场景下的常用接插部件，广泛应用在航模动力系统、便携储能设备、电动代步工具、小型工业供电模组等需要频繁插拔、稳定大电流导通的使用场景中，能够在有限的安装空间内实现动力回路的快速通断，同时避免常规接插件在大负载下出现的接触不良、温升过高、插反烧蚀等常见问题。从功能特性来看，该款接头采用公母端防呆结构设计，红色绝缘外壳带有凸起的导向限位筋，插拔过程中可以自动对位，完全避免插反导致的正负极短路风险；内部导电插片采用高导电率的金属材质，接触面积经过优化设计，能够承载持续大电流通过，接触电阻远低于普通同规格接插件，长时间满负载运行时温升控制在安全范围内，不会出现外壳软化、触点氧化的问题。外壳采用高强度耐温绝缘材质注塑成型，表面带有防滑纹理和加强筋结构，既提升了插拔时的握持摩擦力，也增强了外壳的抗挤压、抗跌落性能，在户外颠簸、频繁移动的使用环境下也不会出现壳体开裂的情况。从设计思路层面，这款接头在结构上做了多重优化，插片与外壳的配合采用过盈定位结构，导电部件不会在插拔过程中出现松动移位，公母端对接后带有适度的插拔阻尼感，既不会因为振动出现意外松脱，也不会因为阻尼过大导致插拔费力；外壳侧面的凹凸结构除了防滑作用，也可以在多组接头并排布置时起到防混标识作用，不同回路的接头可以通过外壳标识快速区分。在安装边界上，这款接头整体外形紧凑，外壳采用流线型收边设计，安装时不需要预留过大的操作空间，尾部可以适配常规线径的动力线缆，焊接或者压接后可以通过热缩管或者尾部固定件做应力释放，线缆弯折后不会与周边结构件产生干涉；对接后的整体长度控制在小尺寸范围内，可以嵌入到设备外壳内部的狭小安装腔中，不会额外占用过多的设备内部空间，适配各类紧凑型动力设备的布局需求。在实际使用中，这类T型接头的导通稳定性经过了大量场景验证，相比普通的两芯接插件，它的抗振动性能更优，在动态运行的设备上也能保持稳定的接触性能，同时绝缘外壳的防护性能可以避免日常使用中手指误触带电部件，提升了使用过程中的安全性，适合各类需要临时或者频繁断开动力连接的用电设备使用。
