可变倒角结构演示教学样件

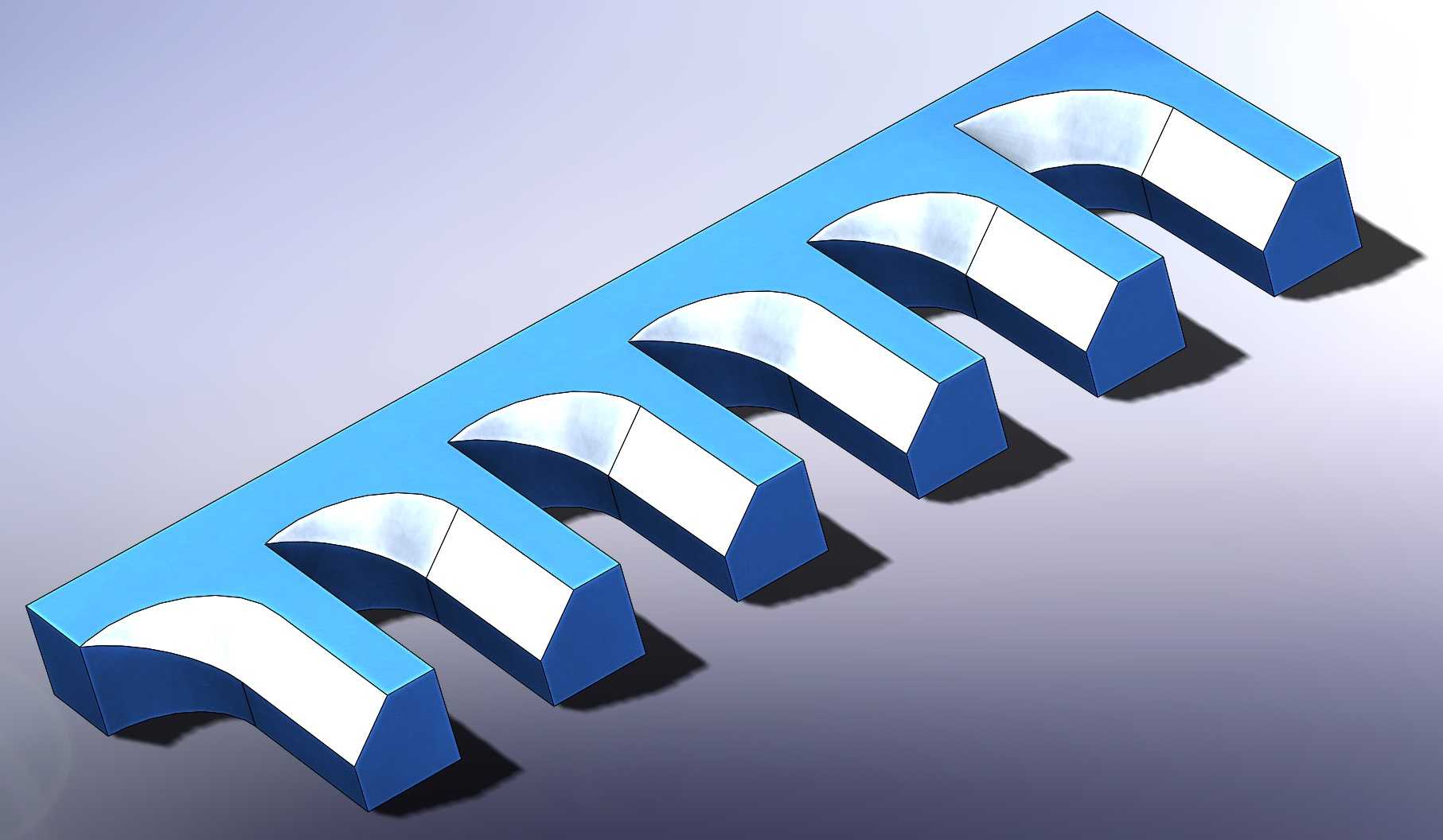

在机械结构设计与加工工艺落地的全流程中，倒角特征从来不是无关紧要的细节处理，反而直接关联零件的装配容错率、边缘应力分布、操作人员接触安全性以及后续表面处理的附着效果。常规等半径倒角的建模与加工逻辑相对简单，只要选定边线输入固定参数即可完成，但在实际生产场景里，很多零件的安装边界、受力工况并不支持全段等半径倒角的设置——比如狭长安装基座的边缘，靠近安装孔位的位置需要更大倒角来避让螺栓头的沉台空间，靠近支撑筋的位置又要缩小倒角尺寸避免削弱结构强度，这时候就需要用到可变倒角的特征设置逻辑。这个样件的核心作用，就是把两种常用的可变倒角实现路径做了具象化的实体呈现，没有冗余的装饰结构，所有几何特征都服务于工艺逻辑的演示。从结构布局来看，样件采用长条状的基座本体，沿长度方向等距排布了六组独立的凸台结构，每一组凸台的侧边都设置了连续变化半径的倒角面，相邻凸台之间预留了足够的观察间隙，能让建模或者工艺人员直观看到不同参数下倒角面的过渡形态，不会因为结构遮挡看不清曲面的衔接关系。在实际建模过程中，很多新手容易在可变倒角设置上出现报错，要么是倒角半径变化的拐点位置选得不合理，导致曲面自相交无法生成特征，要么是不同边线的倒角参数衔接不上，出现碎面或者几何拓扑错误，这个样件在设计的时候特意把两种容易踩坑的参数设置方式做了还原：一种是沿单条边线设置多个半径控制点，通过线性过渡实现倒角半径的连续变化，另一种是通过相邻边线的参数约束，让倒角面在转角位置自然实现半径渐变，两种方式生成的曲面在样件上都有对应呈现，能让学习者直观对比两种方法的适用场景。从安装边界的尺寸逻辑来看，样件的基座底面为完全平面，没有设置额外的安装孔或者定位特征，本身就是作为工艺演示与建模练习的载体使用，整体外轮廓的长宽高比例经过调整，既保证六组凸台的倒角特征有足够的展示长度，又不会因为尺寸过大导致观察时需要频繁调整视角，每一组凸台的倒角起始端和终止端的半径差都经过校准，能清晰看到倒角面从窄到宽的平滑过渡，没有出现曲面褶皱或者衔接棱线。在实际生产应用中，可变倒角的使用场景覆盖了绝大多数机械零部件的细节处理：比如液压阀块的流道边缘，需要根据流道的通径变化调整倒角半径，减少流体经过时的阻力突变；比如自动化设备的安装钣金边缘，靠近操作人员操作位的位置需要做大圆角倒角避免划伤，靠近设备内部走线的位置又要缩小倒角尺寸预留走线空间；还有注塑模具的分型面边缘，可变倒角能平衡封胶强度和脱模斜度的需求，避免出现飞边或者脱模卡滞的问题。很多设计人员在建模时习惯把所有倒角都做成等半径，往往到了装配或者工艺评审阶段才发现干涉或者强度问题，不得不回头调整特征参数，反而拖慢了整体的设计进度，通过这个样件的结构观察，能快速建立可变倒角的参数设置逻辑，理解不同控制点位置、不同半径过渡方式对最终实体形态的影响。从几何特征的细节来看，样件上的每一段可变倒角都保持了G1连续，相邻曲面之间没有明显的接痕，这也是实际生产中对倒角特征的基本要求——如果倒角面存在折棱，不管是后续机加工还是表面喷涂处理，都会在折棱位置出现应力集中或者涂层厚度不均的问题，建模阶段就保证曲面的连续过渡，能减少后续工艺环节的调整成本。另外样件上凸台的排布间距也经过考量，相邻两个凸台的倒角面不会出现视觉上的重叠，从正视角度就能一次性看到所有倒角的变化趋势，不需要逐个切换视角观察单个特征，不管是用于建模教学的演示素材，还是作为工艺人员沟通倒角参数的参照样件，都能降低信息传递的误差。在建模练习过程中，参照这个样件做特征复刻，能快速掌握可变倒角的控制点添加规则、半径参数的调整逻辑，以及出现特征报错时的排查思路——比如当倒角半径超过边线相邻面的壁厚时，会出现特征生成失败，这时候就需要调整控制点的位置，把大半径段设置在壁厚足够的区域，小半径段对应壁厚较薄的位置，这些实操层面的经验，都能通过对这个样件的特征拆解快速掌握，不需要在实际项目中反复试错浪费时间。
