禧玛诺Ultegra6600曲柄中心螺母拆装套筒

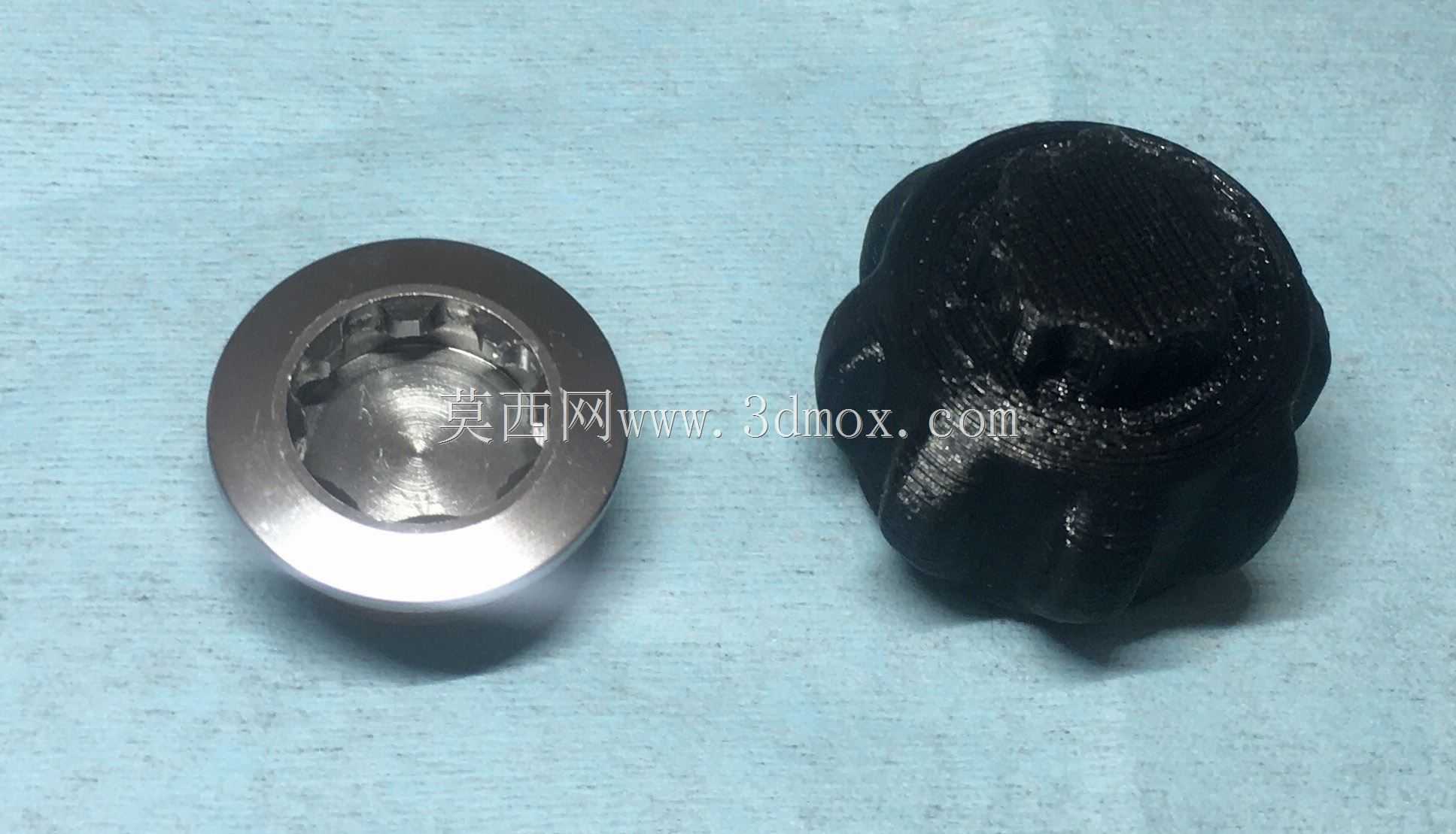

　　在公路自行车的整车维护与零部件拆装场景中，曲柄与中轴连接位置的锁紧螺母拆装一直是容易出现操作失误的环节，尤其是禧玛诺Ultegra 6600系列套件对应的曲柄中心螺母，采用了多齿内凹的特殊啮合结构，普通活动扳手或者通用套筒无法匹配齿形，强行施力很容易造成螺母齿牙崩边、曲柄安装位变形，直接导致整套曲柄传动组件报废。这款专用拆装工具正是针对该系列曲柄的锁紧结构设计，核心啮合区域完全复刻螺母的内齿轮廓，能够实现全齿面贴合受力，避免局部应力集中造成的零件损伤。

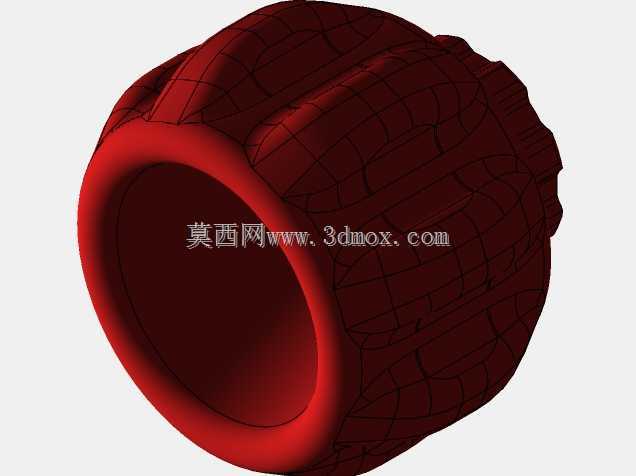

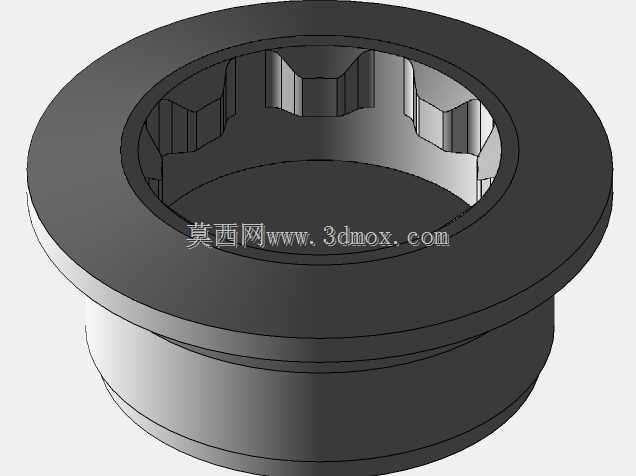

　　从实际使用场景来看，不管是车店的日常维保作业，还是骑行爱好者的自主拆装维护，该工具都能适配对应系列FC-6601、FC-6604、FC-6650等多款曲柄的中心螺母操作，不需要额外搭配转接件，直接配合常规的1/2英寸驱动棘轮扳手或者扭力扳手即可使用。工具的主体结构采用带法兰边的阶梯轴套设计，上端的法兰盘直径大于啮合段外径，操作时法兰端面可以贴合螺母外圈的平面，在施加扭力的过程中自动保持工具与螺母的同轴度，不会出现套筒歪斜滑脱的问题，即使是新手操作也能快速对准啮合位置，降低操作门槛。

　　设计过程中首先对原装锁紧螺母的齿形参数进行了逆向测绘，每一个啮合齿的齿高、齿侧夹角、齿根圆角都完全匹配螺母的内凹结构，啮合间隙控制在0.1mm以内，既保证工具能够顺利套入螺母，又不会因为间隙过大造成施力时的齿面冲击。工具下段的圆柱导向段直径与曲柄中心的安装孔位做了间隙配合，套入时导向段会先伸入曲柄中心孔，自动完成工具与螺母的对中，不需要反复调整角度找正齿位。法兰边的厚度经过反复验证，既保证足够的结构强度承受最大120N·m的锁紧扭力，又不会因为厚度过大增加不必要的材料占用，适合3D打印快速制作，使用PETG、PC等常规工程塑料打印即可满足日常维保的强度需求，不需要采用金属加工工艺就能快速制造成型，大幅降低了工具的获取成本。

　　安装边界方面，工具的总高度控制在合理范围，套入螺母后上端的驱动方孔位置完全露出在曲柄外侧，不会被曲柄的辐条结构遮挡，棘轮扳手连接后有足够的摆动空间，不需要额外拆卸曲柄周边的其他零部件就能完成操作。啮合段的深度刚好覆盖螺母的有效啮合高度，不会因为啮合过深顶到曲柄内部的中轴端面，也不会因为啮合过浅导致啮合齿数不足造成齿面压溃。外圆的所有棱边都做了0.5mm的倒角处理，拿取使用时不会划手，套入螺母时也能起到导向导入的作用，即使螺母位置有少量泥沙污渍，倒角结构也能引导工具顺利套入，不会因为细小杂物卡滞导致无法就位。

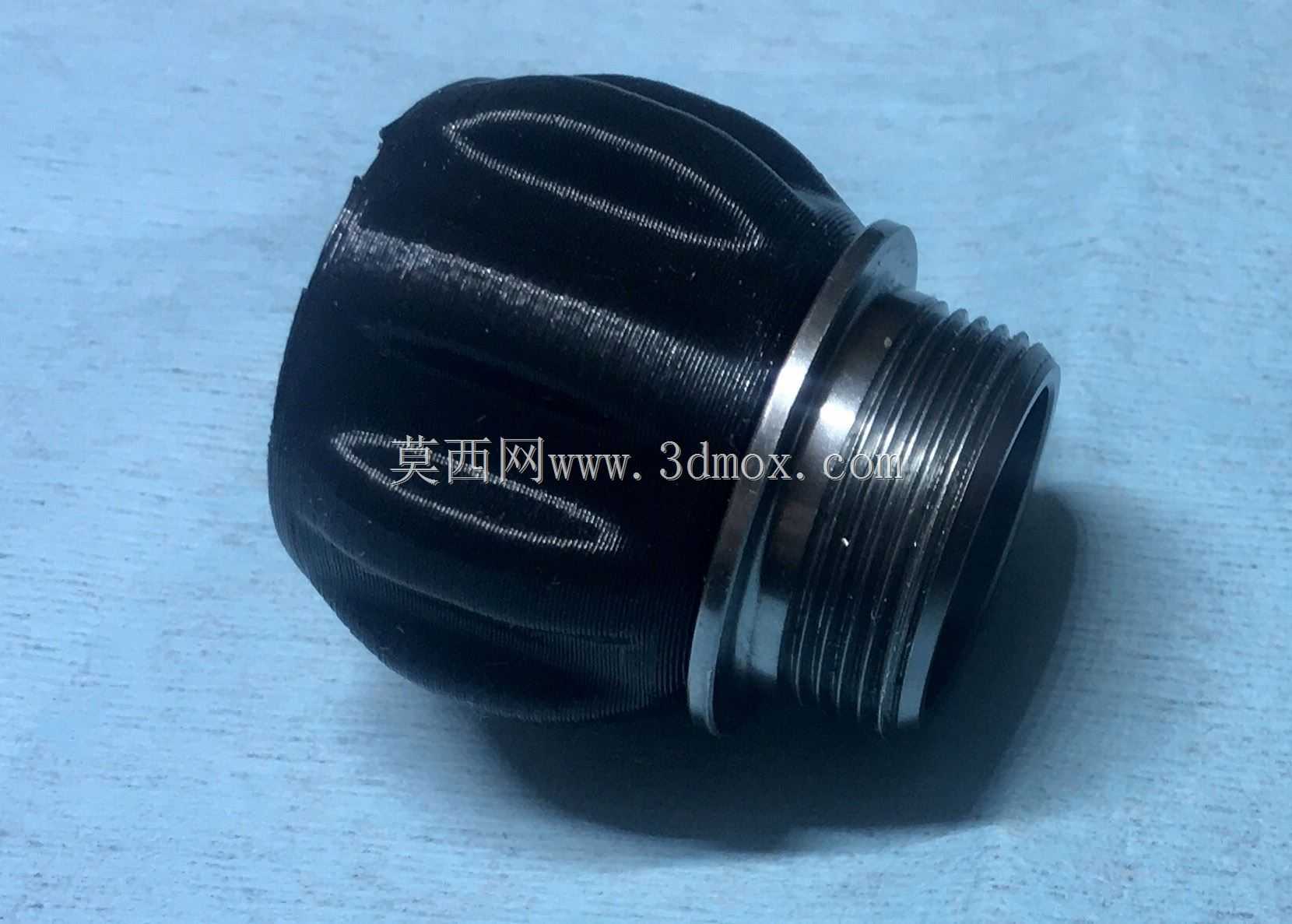

　　实际使用时，只需要将工具的导向段对准曲柄中心孔推入，待啮合齿与螺母齿位对齐后稍微旋转工具就能完全卡入，之后连接扭力扳手按照禧玛诺官方规定的扭力值锁紧或者拆卸螺母即可，整个过程不需要敲击或者额外施加侧向力，齿面均匀受力的状态下，螺母不会出现偏载变形，长期反复使用也不会损伤螺母的啮合结构。对于经常处理公路车维保的从业者来说，这款专用工具能够大幅提升曲柄拆装的作业效率，避免因为工具不匹配造成的零件损耗，同时3D打印的制作方式也方便从业者根据自身需求快速制作替换件，不需要等待专用五金配件的采购周期，能够很好地满足一线维保作业的实际需求。
