可倾斜式3D打印机TFT32触摸屏安装外壳

在桌面级FDM3D打印机的日常操作场景里，操作屏的安装角度一直是影响使用体验的细节点——多数原厂标配的屏幕采用固定垂直或小角度安装，操作人员在调平、进料、启动打印任务时，要么需要俯身凑近屏幕看清参数，要么侧身操作时存在视角反光，长时间操作容易产生视觉疲劳，这款倾斜式触摸屏外壳正是针对这类实际使用痛点做的结构优化设计。

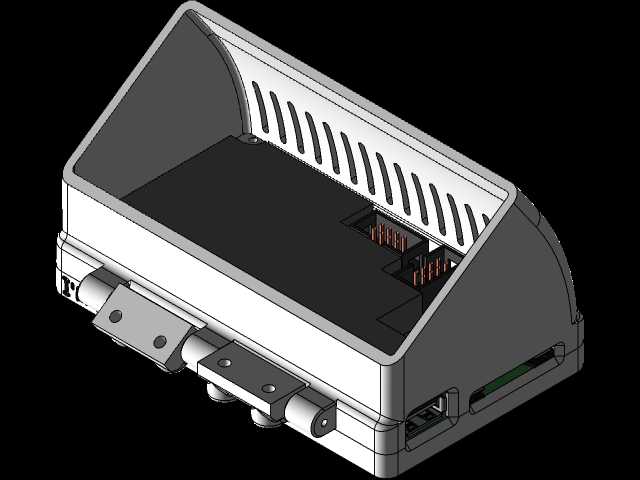

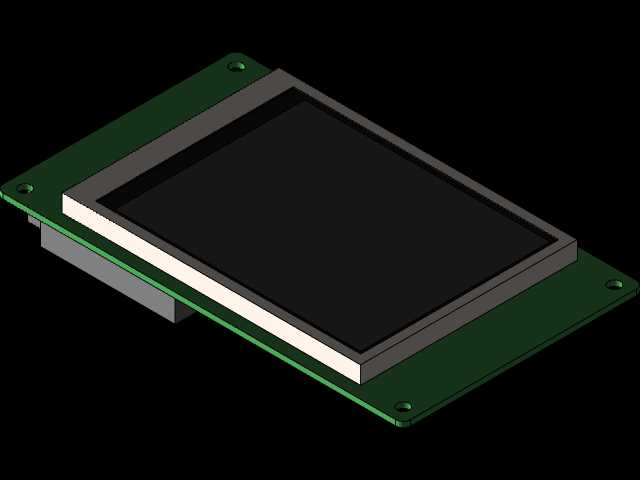

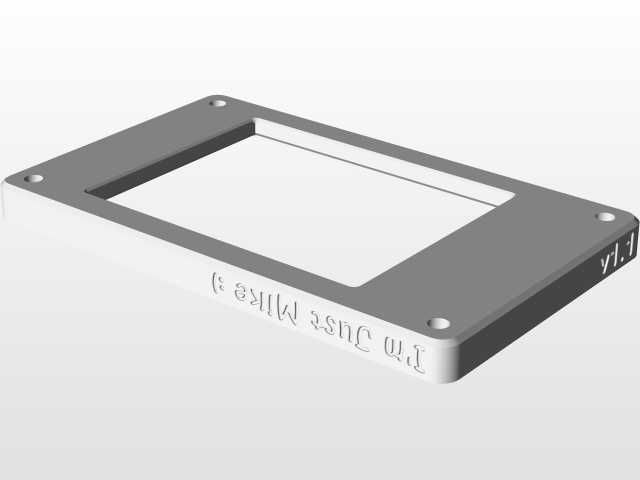

从实际功能落地来看，这款外壳适配MKS TFT32规格的触控显示屏，整体采用框架式安装结构，主体外框匹配常规桌面级打印机的前面板安装开孔尺寸，外框四周预留的沉头安装孔位可直接通过M3螺丝固定在打印机的型材框架或前面板钣金件上，安装时不需要对原有设备的面板做二次裁切改造，替换原有固定屏幕支架即可完成装配。核心的铰接旋转结构设置在屏幕安装座与主体外框的连接位置，转轴采用阻尼适中的铰接设计，屏幕可在0到60度的倾角范围内自由悬停，操作人员可根据自身站立或坐姿的操作高度，将屏幕调整到无反光、视线垂直于屏幕的舒适角度，不管是近距离调平操作时的小角度前倾，还是站立监控打印进度时的大角度上仰，都能找到合适的观察视角；当设备长期闲置不需要操作时，可将屏幕转回与外框齐平的闭合位置，减少屏幕外露积灰，也避免日常搬运设备时屏幕突出部位受到磕碰。

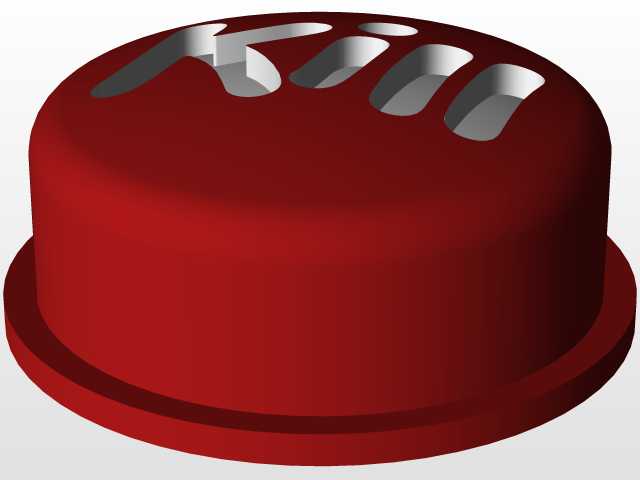

外壳在屏幕安装座的侧边集成了红色急停按钮的安装位，急停按钮直接嵌入外壳预留的标准开孔，接线可顺着外壳内部的走线槽延伸至设备主控板，不需要额外在打印机面板上单独开孔固定急停元件，将操作屏与急停控件整合在同一操作区域，操作人员在出现喷头撞机、进料卡滞、温度异常等突发状况时，可在伸手触碰屏幕的同一操作范围内快速按下急停，缩短应急操作的反应路径，提升设备操作的安全性。

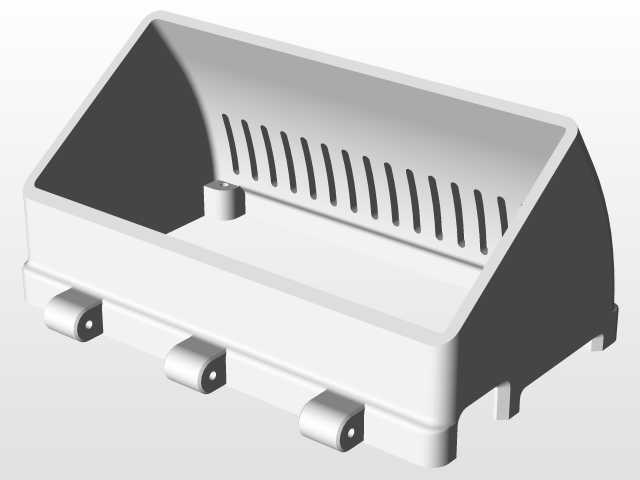

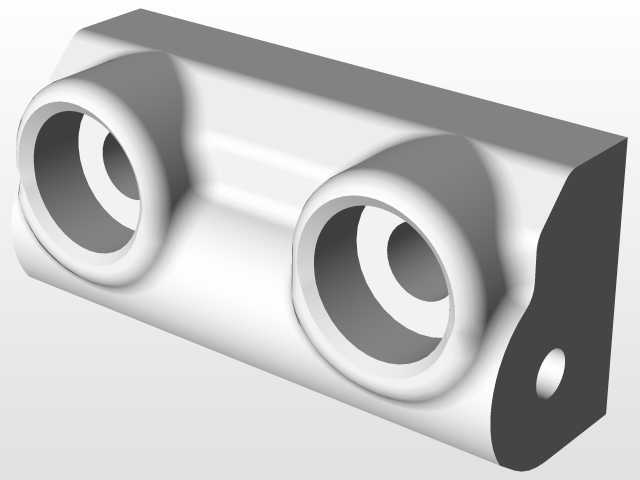

结构设计上，主体外框采用等壁厚的加强筋布局，在保证整体结构强度的同时尽可能控制自重，避免安装后对打印机前面板造成额外的负载；屏幕安装座的内侧预留了屏幕排线的走线路径，排线可顺着铰接转轴的中空位置引入外框内侧，不会因为屏幕的反复旋转出现排线拉扯、磨损的问题，铰接位置做了限位结构，避免旋转角度过大扯断内部连接线。安装边界方面，主体外框的整体轮廓尺寸匹配32规格触摸屏的外沿尺寸，突出面板的厚度控制在30mm以内，不会过多占用打印机前方的操作空间，屏幕旋转到最大倾角时，屏幕下端与设备前面板的预留间隙足够容纳操作人员的手指进行屏幕触控操作，不会出现操作时手指磕碰面板的问题。

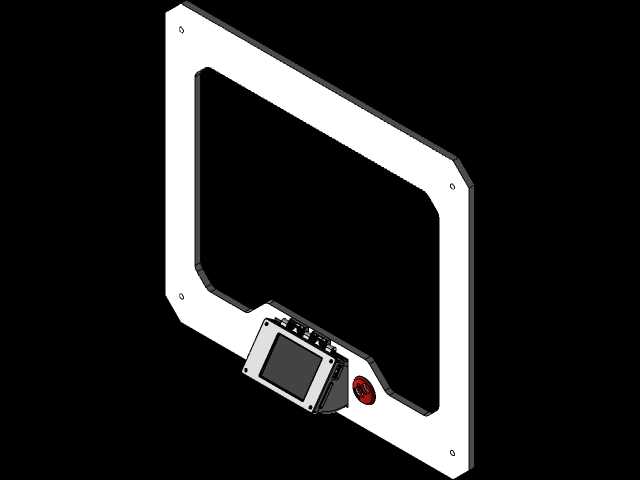

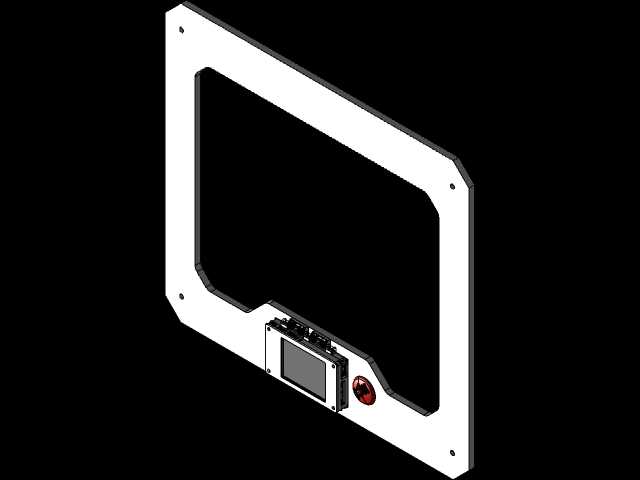

从实际应用的适配性来看，这款外壳不仅可以用于新设备的操作端结构设计，也可以作为老旧桌面3D打印机的操作屏改装配件，替换原有固定角度的屏幕支架，不需要改动设备原有主控接线，仅需调整安装孔位即可完成适配，对于经常需要反复调整打印参数、长时间监控打印进度的用户来说，可倾斜的结构能大幅降低长期操作的颈部疲劳，集成式的急停按钮布局也能进一步提升设备操作的安全冗余。
