家用储水式电热水器内胆结构设计

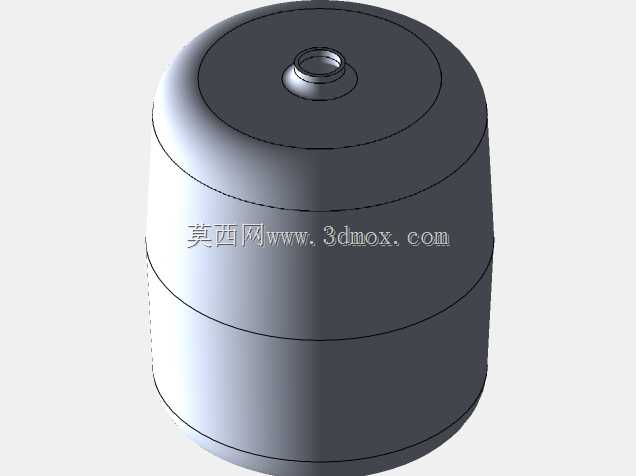

这款承压储水容器的三维结构设计，主要面向家用小型储水式电热水器的内胆应用场景，同时也可适配小型商用恒温储水罐、台式饮水机加热舱等民用储水类设备的结构开发需求。作为储水类家电的核心承压部件，该结构的核心用途是在额定水压工况下稳定存储水体，同时为加热组件、进出水接口、温控探测元件提供可靠的安装载体，在长期带压工作环境下保证结构密封性与结构强度，避免出现渗漏、变形甚至开裂的失效问题。

从功能特性来看，整体采用三段式变径圆柱壳体结构，相较于等径直筒结构，这种阶梯式变径设计可以在相同安装高度下，优化内部水体的冷热分层效果，减少冷热水混合导致的出水温度波动，同时阶梯状的环形加强结构可以有效提升壳体的环向承压能力，降低薄壁壳体在水压作用下的径向形变量，无需额外加装加强筋即可满足0.6-0.8MPa的日常承压需求。顶部的缩径接口为一体化成型结构，可直接适配标准规格的进出水管接头、泄压阀组件，减少了额外焊接法兰带来的渗漏风险点，接口处的圆角过渡设计可以降低水流冲击带来的应力集中，提升长期交变水压下的结构疲劳寿命。

设计过程中优先考虑了民用家电的安装边界限制，整体采用直立式圆柱布局，最大外径控制在家电外壳通用的尺寸区间内，整体高度适配常规家用储水热水器的机身安装空间，底部平整结构可直接与设备底座的支撑结构配合固定，无需额外设计复杂的安装支架。壳体壁厚根据不同位置的受力情况做了差异化分配，中段承压较大的区域壁厚略高于上下段，在保证整体结构强度的前提下尽可能控制部件自重，降低整机的重量负载。两段壳体的拼接位置采用阶梯式搭接结构，既可以为焊接工序提供定位基准，也能增大焊接接触面积，提升拼接位置的连接强度与密封可靠性。

结构设计阶段还充分考虑了内部组件的安装兼容性，内部预留的空腔可以适配不同功率的加热棒、镁棒阳极保护组件以及温度传感器的安装空间，顶部接口的内孔尺寸与通用的防电墙组件规格完全匹配，不需要额外做结构修改即可完成整机组装。壳体外表面的光滑曲面设计也方便后续的保温层发泡工艺，聚氨酯保温材料可以均匀附着在壳体外侧，不会出现结构死角导致的保温层填充不均问题，有效提升设备的保温性能，降低使用过程中的热量损耗。
