工业设备铰接用承力铰链块结构设计

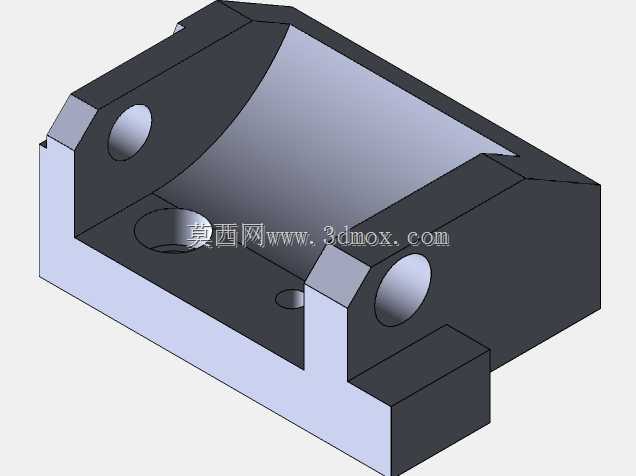

这款铰链块是工业机械铰接系统中的核心承力构件，主要应用于各类需要实现往复摆动铰接动作的工业设备场景，常见于自动化生产线的翻转工位、工装夹具的开合机构、物流输送设备的活动导向结构以及小型专用设备的舱门铰接部位，承担铰接部位的载荷传递、转动限位与部件连接功能，是保障铰接动作平稳可靠的基础零件。从功能特性来看，该构件采用一体式块体结构设计，整体刚性充足，能够承受铰接部位的径向载荷与一定的轴向冲击力，避免铰接部位在长期往复动作中出现形变松垮。主体结构设置有对称分布的铰接孔位，用于穿装铰接销轴，孔位边缘做了倒角处理，既方便销轴装配时的导入，也能减少销轴转动过程中与孔口的应力集中，降低长期磨损带来的精度损失。构件底部设置有平整的安装基准面，可直接贴合设备安装基面进行定位，侧面与端部的凸台结构既可以作为安装时的定位限位结构，也能在铰接动作过程中起到硬限位作用，避免铰接转动角度超出设计范围造成设备干涉。在设计思路上，这款铰链块优先考虑了装配兼容性与长期使用的耐用性，整体外形采用规整的块式构型，没有多余的异形结构，既方便采用常规铣削、钻削工艺完成加工，降低生产制造成本，也能在安装时适配多种不同规格的安装基面。铰接孔的位置经过精准校核，保证装配后铰接转动的同轴度，避免转动过程中出现卡滞、偏磨的问题。构件内部的弧形让位结构，是为了避让铰接动作过程中配套连接件的运动轨迹，防止部件摆动时与铰链块本体发生碰撞，同时也在保证结构强度的前提下减少了不必要的材料冗余，降低构件自身重量。从安装边界来看，这款铰链块的整体外形尺寸紧凑，底部安装面的孔位布局符合通用工业铰接件的安装间距规范，不需要对配套设备的安装基面做特殊改造即可直接替换同规格的传统铰接支座。铰接孔的孔径适配行业通用的标准销轴规格，用户可根据实际载荷需求选择对应材质的销轴完成装配，构件的整体厚度与凸台高度经过合理匹配，既保证了铰接部位的支撑宽度，提升转动过程的稳定性，也不会占用过多的设备安装空间，能够在狭小的设备腔体内部完成装配，适配多种紧凑化设计的工业设备安装需求。
