自行车制动杠杆结构三维设计作品

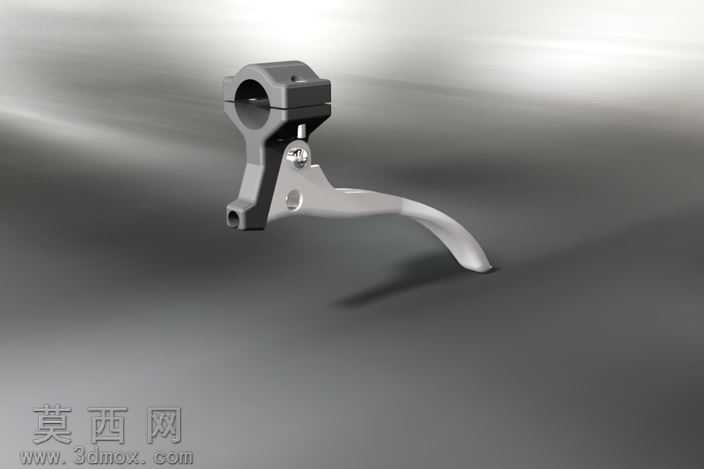

本作品为自行车制动杠杆的三维数字化设计模型，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先对制动杆的安装基座、握持杠杆、铰接转轴、锁紧夹环四大核心模块进行独立草绘，通过拉伸、切除、放样等基础特征命令构建各部件的基础实体，再对安装夹环的内孔弧度、杠杆握持段的人体工学曲面、铰接位的轴孔配合公差进行细节优化，确保各部件装配后无干涉、活动行程符合实际使用需求。材质与渲染阶段，针对不同部件的实际应用材质进行区分设置：安装夹环与基座部分采用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原工程塑料的磨砂质感，同时添加细微的表面颗粒纹理提升真实感；握持杠杆部分采用亮面银灰色金属材质，模拟铝合金锻造后的表面处理效果，调整金属反射强度、高光范围还原金属部件的光泽质感；铰接转轴处的紧固螺丝采用不锈钢材质，添加细微的螺纹纹理与金属倒角高光，还原标准紧固件的细节特征。渲染阶段采用影棚级柔光布光方案，主光源从侧上方45度角照射，勾勒出制动杆的整体轮廓与曲面起伏，辅助光源从另一侧补光消除暗部死黑，底部添加柔和的接触阴影增强模型的落地真实感，背景采用渐变灰色调突出模型主体，最终渲染效果清晰展现各部件的材质差异与结构细节。结构设计层面，充分还原自行车制动杆的实际工作逻辑：夹环部分设计为开口式结构，适配自行车车把的标准管径，预留锁紧螺丝的安装位，可实现与车把的牢固固定；杠杆部分通过铰接轴与基座连接，设计有合理的转动行程，杠杆末端的曲面完全贴合人体手指握持弧度，兼顾使用时的操控手感与施力效率；基座与杠杆的接触位置设计有限位结构，避免杠杆转动超出行程造成结构损坏，各部件的配合间隙均按照实际五金零件的装配公差设置，既保证活动部件的转动顺畅，又不会出现松垮晃动的问题。整体设计完整还原了自行车制动杆的外观形态与内部结构逻辑，可用于产品结构展示、骑行配件设计参考、三维装配教学等场景。
