卧式支架支撑冷凝储液罐体结构设计

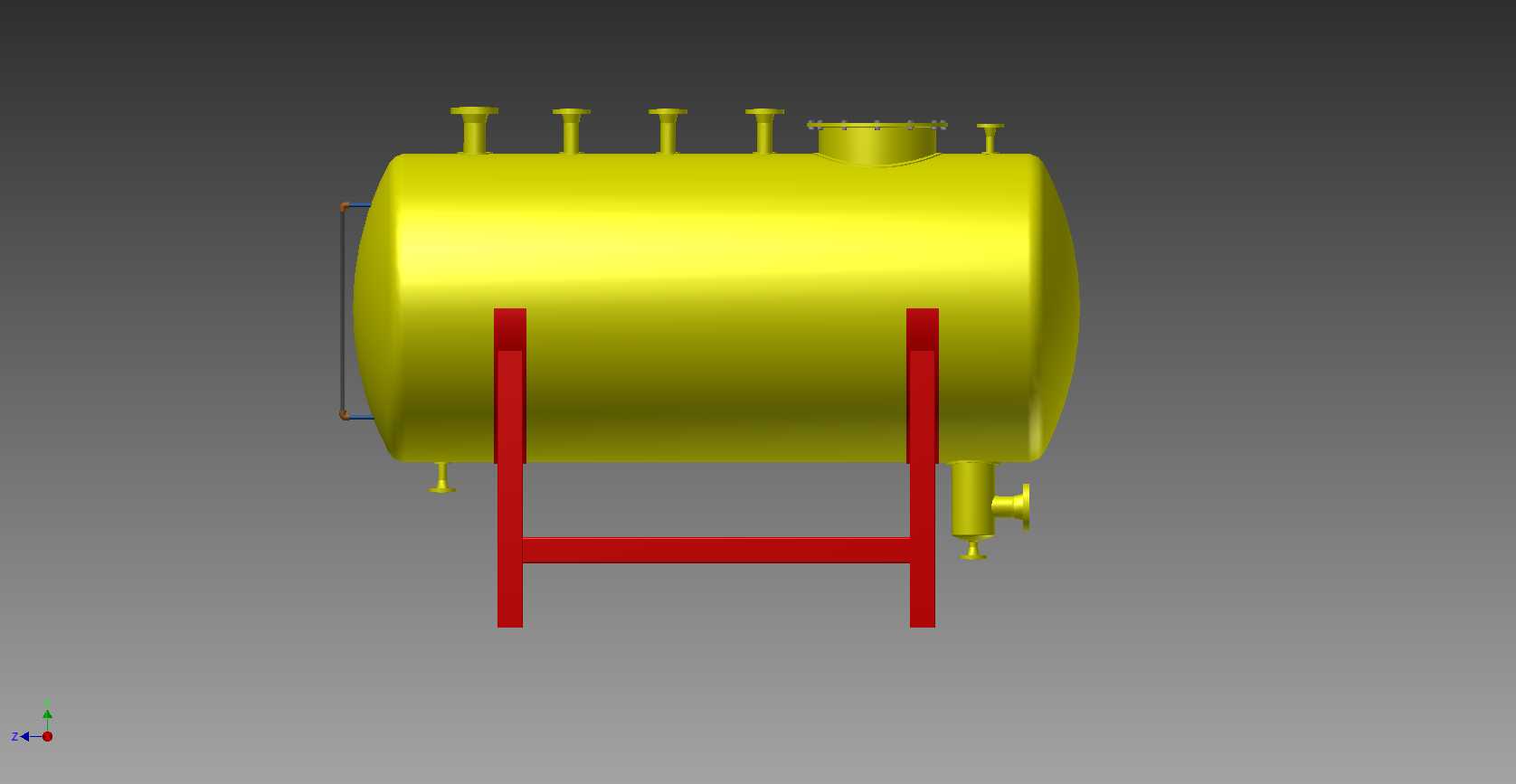

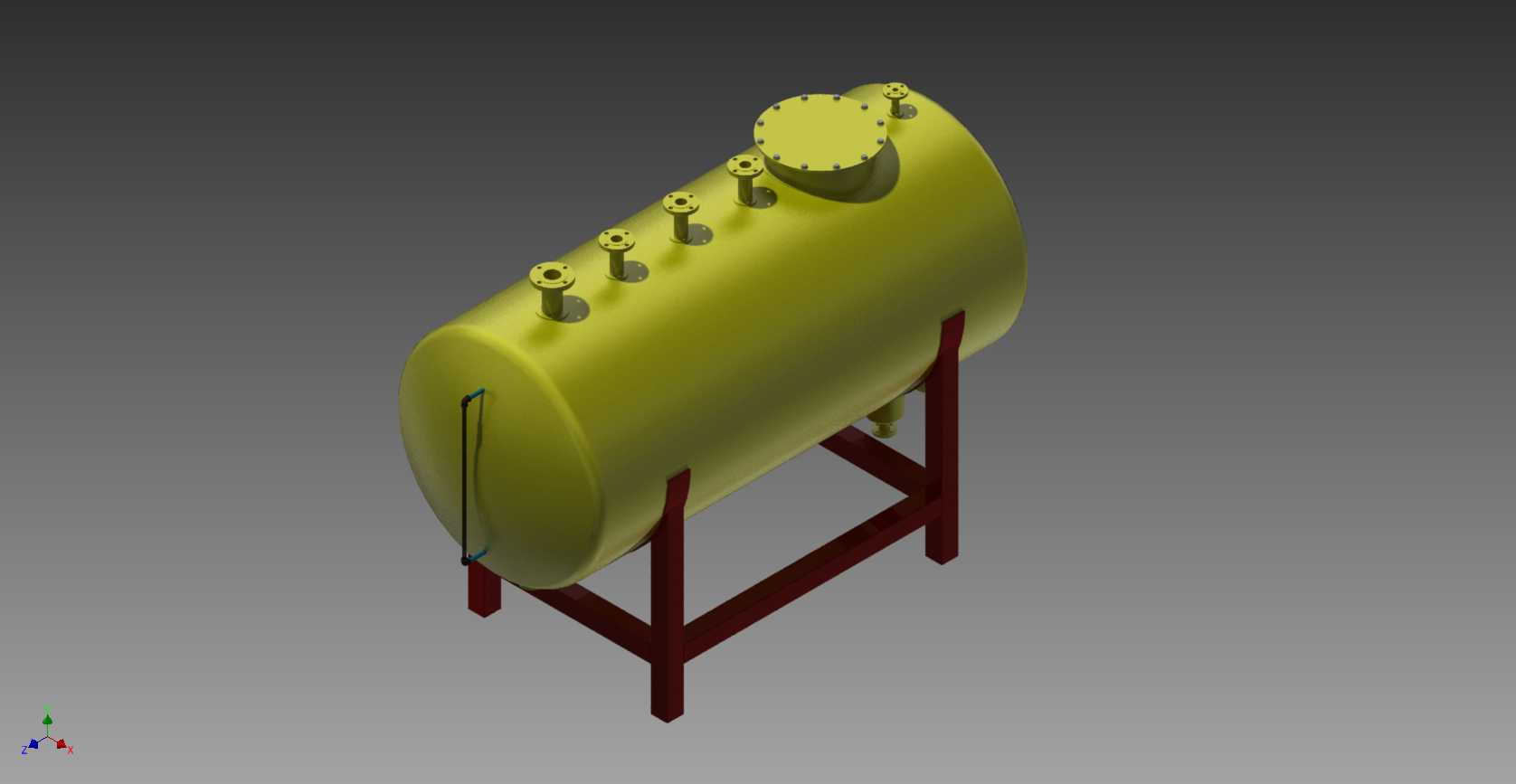

　　在化工生产、制冷循环、工业余热回收系统的管线路由布局中，冷凝液的暂存与气液分离环节始终是影响整套系统运行稳定性的关键节点，这款卧式布置的冷凝储液罐体，正是针对中低压工况下冷凝介质存储、缓冲需求完成的结构设计，可直接对接冷凝器出口管路，承接相变后形成的液态介质，避免液态介质回流至换热端造成水击、换热效率下降等常见工程问题。从实际安装场景来看，该罐体采用卧式落地安装形式，配套的型钢焊接支架通过四点支撑将罐体抬离安装地面，既预留了底部排污、排液管路的安装操作空间，也能避免地面潮气长期侵蚀罐体底部外壁，适配车间水泥地面、钢制设备平台等多种安装基面，支架与罐体之间的连接位置做了局部补强，可承受满液状态下的整体载荷，

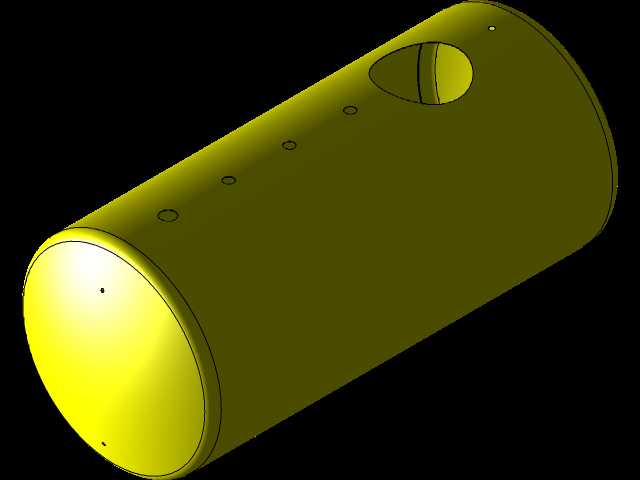

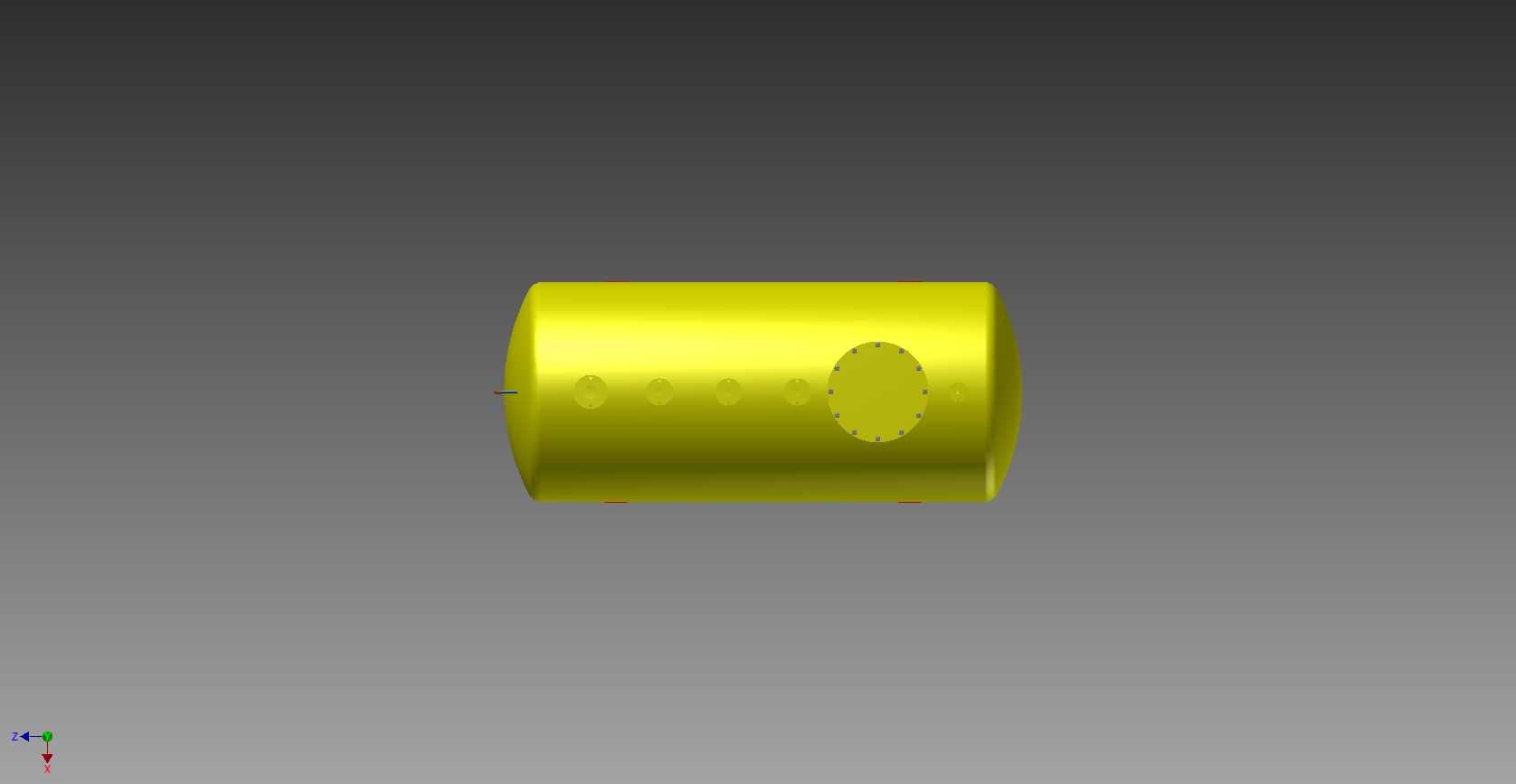

　　同时抵消管路热胀冷缩传递至罐体的附加应力。罐体主体采用标准椭圆封头与圆柱形筒身焊接成型，这种结构形式在中低压容器设计中应用极为广泛，椭圆封头的曲面过渡可有效降低内部压力作用下的应力集中系数，相比平盖结构能在相同壁厚条件下承受更高的工作压力，筒身顶部沿轴向依次布置了多个不同通径的法兰接口，从接口排布位置来看，靠封头侧的大尺寸法兰为检修人孔，可满足运维人员进入罐体内部检查、清理的作业需求，其余小尺寸法兰接口分别对应气相平衡、介质进液、安全附件安装、液位检测等不同功能，设计时已提前核算各接口的间距，避免安装阀门、仪表时出现操作空间干涉的问题。在建模过程中，所有法兰连接面均按通用管路附件标准做了密封面结构处理，螺栓孔的位置度、

　　法兰端面的平面度都预留了符合工程公差要求的建模精度，可直接导出工程图用于生产下料，罐体底部靠近下封头的位置预留了排液口，用于定期排空罐内沉积的杂质与残液，侧面可根据实际需求加装液位计接口，实时监测罐内液位高度，避免液位过高导致气相带液、液位过低导致泵抽空的工况出现。从安装边界尺寸来看，该罐体的轴向长度、筒身直径与支架的跨距经过匹配设计，既保证了足够的储液容积满足系统缓冲需求，也控制了整体占地面积，可适配多数中小型制冷机组、化工换热单元的安装空间要求，支架的支腿底部预留了地脚螺栓安装孔，安装时可通过膨胀螺栓或预埋螺栓与基础固定，抵御设备运行过程中的振动与管路推力。不同于立式储液罐，卧式结构的罐体重心更低，运行稳定性更好，

　　对安装基础的承重要求相对更低，尤其适合布置在厂房低层、设备平台载荷有限的场景，筒身外壁可根据实际工作温度需求加装保温层结构，建模时已预留保温层的安装间隙，不会因为保温层包裹影响接口法兰的螺栓拆装操作。在细节设计上，人孔法兰采用快开式螺栓连接结构，日常检修时无需完全拆除所有螺栓即可开启人孔盖，降低运维作业的工作量，所有外接接口的法兰压力等级均按罐体最高工作压力统一匹配，避免出现接口承压能力不足的薄弱点，支架的型钢选型经过载荷校核，满液状态下的挠度变形量控制在工程允许范围内，长期运行不会出现支架变形导致罐体受力不均的问题。该结构可适配不同的工作介质，仅需根据介质腐蚀性调整罐体材质与壁厚参数即可，整体建模过程严格遵循压力容器设计的相关规范，所有转角位置都做了合理的圆角过渡，避免焊接应力集中，各部件的装配关系清晰，可直接用于装配干涉检查、管路对接模拟，也可作为同类型冷凝储液设备设计的参考原型，帮助结构设计人员快速完成方案迭代，减少重复建模的工作量。
