两件式可调活铰链桥连接结构设计

　　在电力设备柜体、工业舱门、需要实现预定位后刚性锁止的连接场景中，常规铰接结构往往存在预装配阶段对位困难、锁止后刚性不足的问题，这类场景下需要一种能够在安装阶段提供灵活调整余量，锁止后又能传递足够结构载荷的连接组件，两件式活铰链桥正是针对这类工程需求开发的连接结构。

　　从实际使用逻辑来看，该铰链桥在未完成紧固件锁止的状态下，三个分段式桥体通过内置的铰接轴实现相对角度的自由调整，此时整个组件处于柔性铰接状态，操作人员可以根据待连接的两个部件的实际安装偏差，灵活调整桥体的相对角度，快速完成对位穿钉，不需要像传统固定铰链那样要求极高的安装孔位精度，能够大幅降低现场装配的对位难度，尤其适合在舱体密封面、变压器检修门这类对安装对位容错率有要求的场景中使用。当所有安装螺钉完成拧紧锁止后，各段桥体的结合面在螺钉预紧力的作用下紧密贴合，铰接间隙被完全消除，原本可灵活转动的分段结构转变为刚性整体，此时桥体的弯曲段相互形成正交支撑结构，能够承受垂直于安装面的剪切载荷、沿桥体轴向的拉压载荷，同时可以抵抗连接部位的形变弯矩，实现从柔性铰接状态到刚性连接状态的切换，兼顾装配便利性与连接刚性。

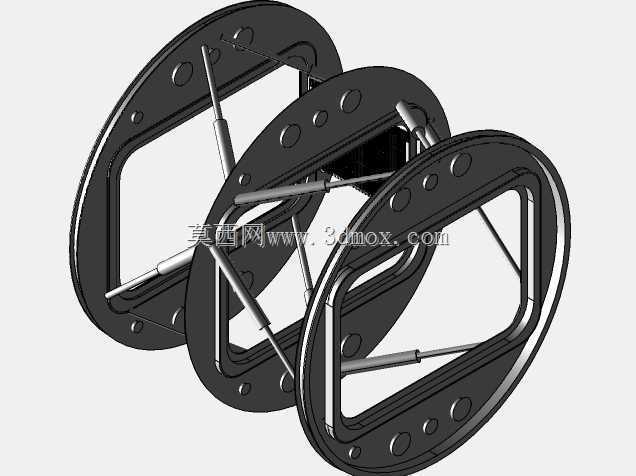

　　从结构设计思路来看，该铰链桥采用三段式环形法兰基体搭配交叉布置的铰接连杆结构，每段法兰基体上均布置有均匀分布的安装孔，用于通过螺钉与待连接的部件端面固定，相邻两段法兰之间通过两组平行的铰接销轴实现连接，销轴与基体之间采用间隙配合保证未锁止状态下的转动灵活性，而法兰结合面设计有精密加工的止口贴合面，当螺钉拧紧时，止口面完全贴合，既可以限制铰接位置的径向窜动，又能增大接触面积提升锁止后的摩擦传力能力，避免连接部位出现松动。交叉布置的连杆结构在锁止状态下会形成三角稳定支撑，将外部载荷分散到各个法兰基体上，避免应力集中在铰接销轴位置，提升整体结构的承载能力。

　　在安装边界与尺寸适配方面，该铰链桥的环形法兰轮廓适配圆形舱门、圆形检修口的安装轮廓，三段式结构展开时的最大转动角度可以覆盖相邻连接面±15°的角度偏差，能够补偿待连接部件在加工、安装过程中产生的形位公差，不需要额外的修配调整。安装孔的位置度设计兼容同规格标准法兰的孔距参数，可以直接替换传统的固定铰链或刚性连接法兰，不需要对原有设备的安装面进行二次加工。铰接销轴的端部设计有防脱结构，即使在未安装螺钉的状态下，各段桥体也不会分离脱落，避免装配过程中零件散落丢失，提升现场装配的效率。锁止状态下，桥体的正交弯曲结构可以保证两个连接端面的平行度误差控制在极小范围内，保证密封面的压紧力均匀分布，避免出现局部密封不严的问题，这一特性在需要密封的电力设备舱、压力容器检修口场景中尤为重要，能够有效保证连接部位的密封性能。

　　从实际工况适配角度，该结构的铰接部位在锁止后无相对运动，不会出现常规活动铰链长期使用后的磨损松旷问题，连接刚性与整体式法兰相当，同时又具备装配阶段的灵活调整能力，解决了传统刚性连接件安装对位难度大、活动铰链锁止后刚性不足的痛点，适合在需要频繁拆装检修、安装对位难度较高的工业设备连接部位使用。
