MCP9808高精度温度传感模块结构设计

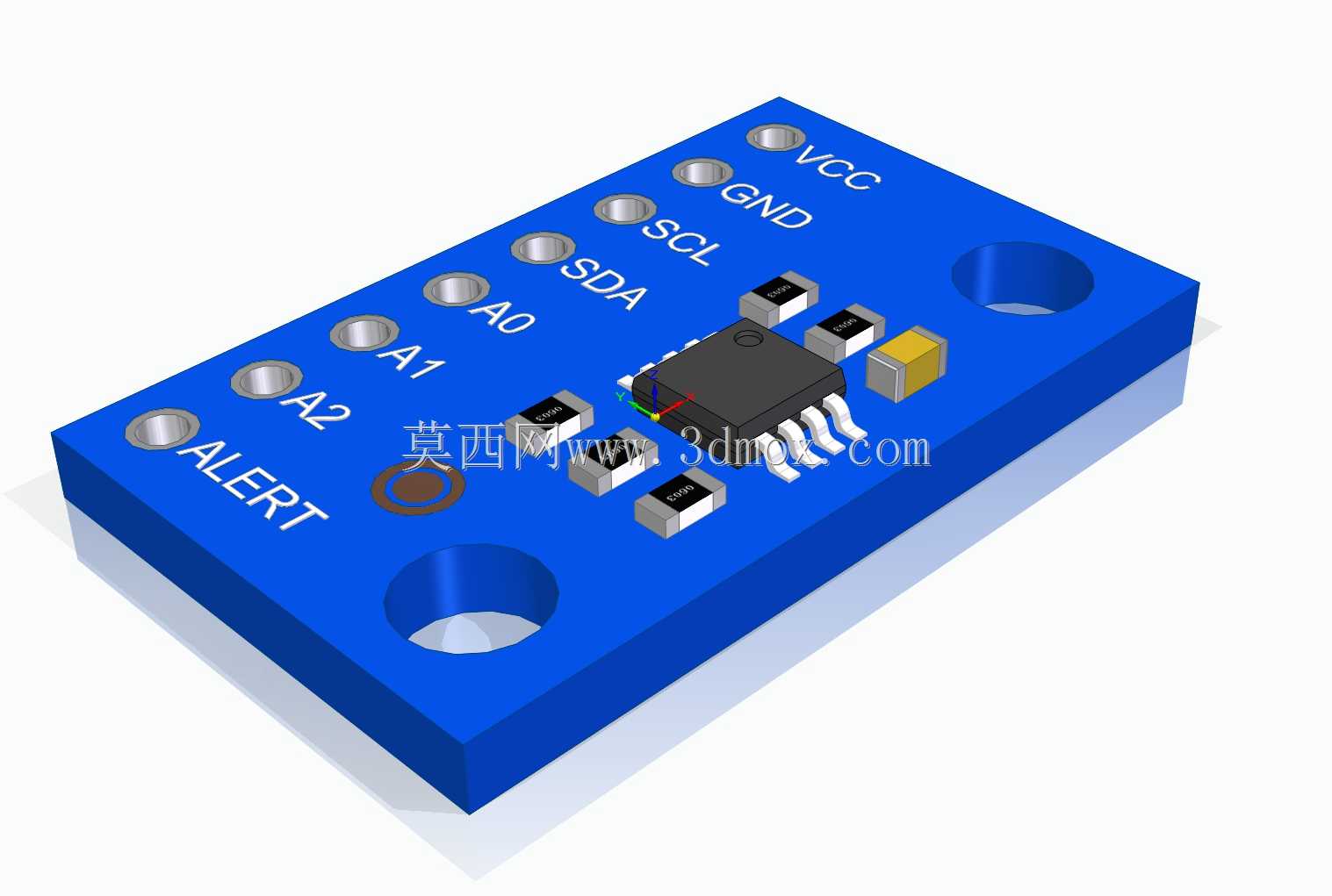

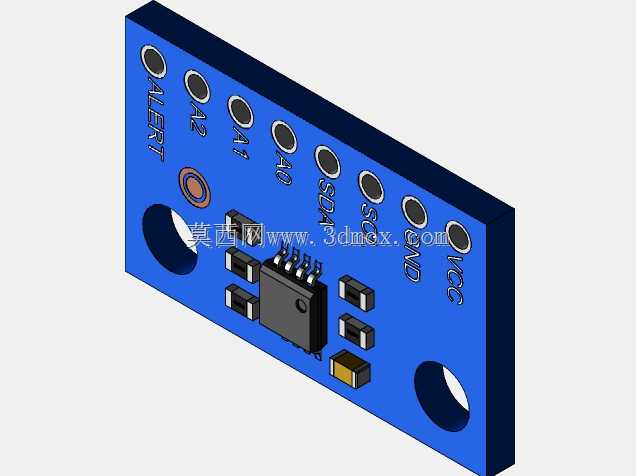

该MCP9808温度传感模块是面向工业测温、环境监测、设备热管理场景开发的小型化测温功能组件，可广泛应用在工业控制柜内部温度巡检、新能源储能模组温度采集、实验室精密仪器环境温度监测、智能家居环境温控、农业大棚温区多点测温等场景中，能够为后端控制系统提供高精度、高稳定性的温度数据输入，支撑系统完成温度超限报警、温控策略调整、热故障预判等核心功能。模块核心采用MCP9808高精度数字温度传感芯片，通过I2C通讯接口与主控设备进行数据交互，板载配置了地址选择引脚，可支持多模块挂载在同一通讯总线上实现多点组网测温，同时预留了报警输出引脚，可在温度超出设定阈值时直接输出电平触发信号，无需主控持续轮询即可实现快速超温响应。在设计思路上，模块采用双层FR-4玻纤电路板作为承载基体，将传感芯片、通讯上拉电阻、电源滤波电容等核心元器件紧凑布局在板体正面，所有对外交互引脚统一排布在板体单侧，采用标准2.54mm间距排针焊盘设计，既可以直接焊接排针插接在面包板上用于原型开发验证，也可以通过排线连接到主控板上实现嵌入式集成，降低不同应用场景下的接线适配难度。板体两侧设计了对称的圆形安装固定孔，可配合M2规格螺丝完成模块在设备壳体、安装支架、PCB载板上的固定，安装孔位避开了板上所有元器件布局区域，不会出现安装螺丝触碰元器件造成短路的风险，板体整体外形方正小巧，长宽尺寸适配狭小安装空间的部署需求，板边做了圆角过渡处理，避免安装过程中板边毛刺划伤操作人员或周边线材。板上丝印清晰标注了每个引脚的功能定义，包括电源正负极、I2C通讯时钟与数据引脚、地址配置引脚、报警输出引脚，生产组装与现场接线时无需额外查阅图纸即可快速完成接线操作，降低错接风险。电源输入端预留了滤波电容位置，可有效滤除供电线路上的高频杂波，提升传感芯片工作稳定性，即使在工业现场存在电磁干扰的环境下，也能保证温度采集数据的准确性，减少数据跳变异常的情况出现。模块整体结构设计兼顾了原型开发的易用性与工业场景部署的可靠性，元器件布局遵循最短走线原则，通讯线路与电源线路做了合理分隔，减少信号串扰对测温精度的影响，能够满足不同场景下对高精度温度采集的硬件部署需求。
