伊顿便携式输送机用液压马达三维设计

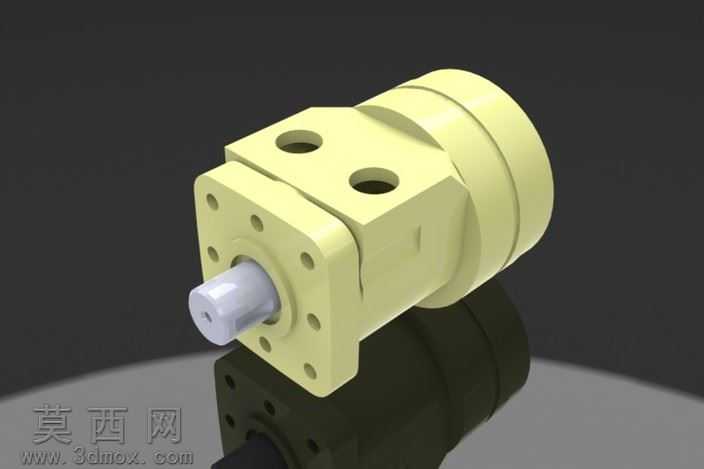

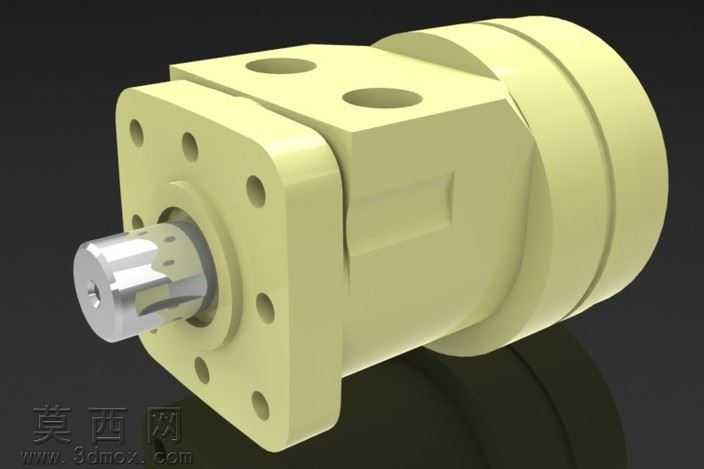

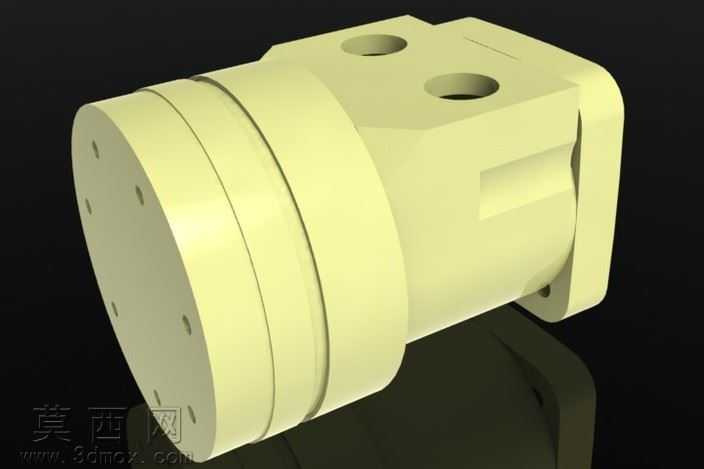

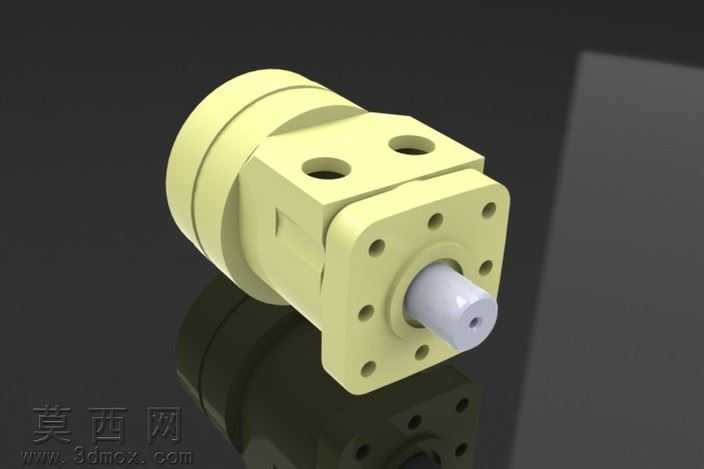

本模型为适配便携式输送机的伊顿型液压马达三维设计成果，建模过程以实际工业应用的摆线液压马达结构为核心依据，在三维建模环境中严格遵循液压元件的尺寸配合规范完成全结构搭建。建模初期先梳理摆线液压马达的核心组成逻辑，将整体结构拆分为输出轴组件、前端法兰安装座、阀体流道壳体、后端配流盖、内部摆线转子副几个独立模块，逐模块完成特征绘制后再进行整体装配约束，确保各部件间的同轴度、安装间隙符合实际液压元件的公差要求。材质渲染阶段针对不同部件的实际材质属性做了区分设置：输出轴采用合金结构钢材质，赋予金属切削加工后的哑光银灰色金属质感，还原轴端加工面的细腻纹理；前端法兰与主体壳体采用高强度铸铁材质，赋予工业液压元件常见的米黄色防护漆质感，表面添加细微的铸造肌理与漆面哑光反射效果，还原实物的工业外观质感；内部密封件、衬套等部件则根据橡胶、铜合金的不同材质特性分别设置对应的漫反射、粗糙度参数，让整体渲染效果贴近真实工业元件的视觉表现。结构设计上重点还原了该型液压马达的安装适配特性：前端法兰设置多组标准安装孔位，可直接与便携式输送机的机架安装位匹配对接；轴伸端采用标准平键连接结构，可直接与输送机的驱动辊组件完成动力传递；壳体上的两个油口采用标准液压管螺纹接口，适配常规液压系统的管路连接需求，同时壳体外形做了轻量化的结构优化，在保证壳体强度满足工作压力要求的前提下，去除多余的冗余结构，契合便携式输送机对驱动元件重量控制的需求。设计过程中充分考虑了该型马达的应用场景特性，针对便携式输送机频繁移动、工况负载波动较大的使用特点，在建模时对壳体的受力薄弱位置做了结构加强的特征设计，同时还原了摆线马达内部配流结构的空间布局，确保模型不仅具备外观展示效果，也能为后续的液压系统仿真、结构受力分析提供准确的三维模型基础。整体模型的装配关系完全参照实物的装配逻辑搭建，各部件间无干涉问题，可直接用于装配演示、工况模拟以及产品选型参考等场景。
