SolidWorks压缩弹簧动画制作教程模型

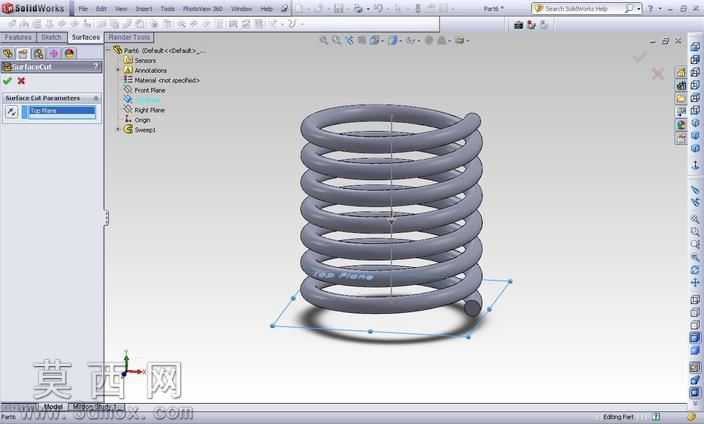

本作品为压缩弹簧的三维建模及动画制作配套模型，建模过程依托三维设计环境完成，首先从弹簧的基础结构参数入手，确定弹簧的线径、中径、有效圈数、自由高度等核心设计参数，通过螺旋线生成路径作为弹簧丝的扫描轨迹，螺旋线的参数设置完全匹配压缩弹簧的设计规范，保证节距、圈数符合常规压缩弹簧的力学性能要求。建模时采用扫描特征生成弹簧的主体螺旋结构，对弹簧的两端支撑圈进行并圈磨平处理，还原实际工业用压缩弹簧的端部结构，避免动画演示时出现端部干涉的问题。材质设置上选用常规弹簧钢的材质属性，调整金属材质的反光度、粗糙度参数，让模型呈现出金属弹簧的真实质感，渲染过程中搭配柔和的环境光，清晰展现弹簧的螺旋轮廓与丝径细节。动画制作的核心思路是通过参数关联实现弹簧的压缩形变，将弹簧的节距参数与驱动尺寸进行绑定，通过添加线性马达或者关键帧动画的方式，控制弹簧两端安装面的相对位移，同步驱动螺旋线的节距参数发生对应变化，保证弹簧压缩过程中圈数保持不变，仅节距随压缩量均匀减小，还原真实弹簧受力压缩时的形变规律。建模过程中对弹簧的基准面进行了合理规划，将弹簧的两个端面分别约束在上下两个平行基准面上，动画驱动时仅需调整两个基准面的间距，即可通过预先设置的方程式关联，自动更新螺旋线的高度与节距参数，避免手动调整多个参数带来的误差，同时保证动画过程流畅无卡顿，弹簧形变自然均匀，不会出现模型扭曲、穿模的问题。模型保留了完整的建模特征树与参数关联关系，方便学习者查看每一步的建模逻辑，理解参数化建模在可变结构零件设计中的应用，掌握通过参数关联实现柔性零件动画的制作方法，整个模型结构简洁，参数设置合理，既符合实际压缩弹簧的结构设计规范，又能完美演示弹簧压缩的动态过程，可作为机械结构动画制作的学习参考案例，帮助学习者掌握弹性类零件的建模与动画制作技巧，理解参数化设计在机械建模中的实用价值。
