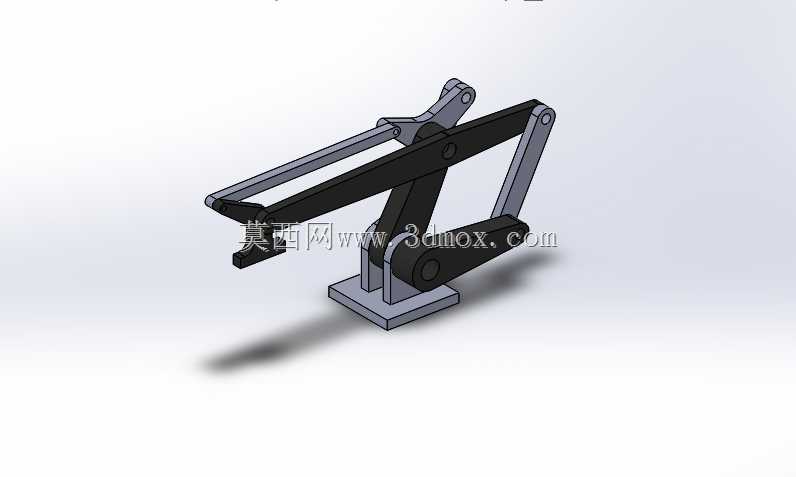

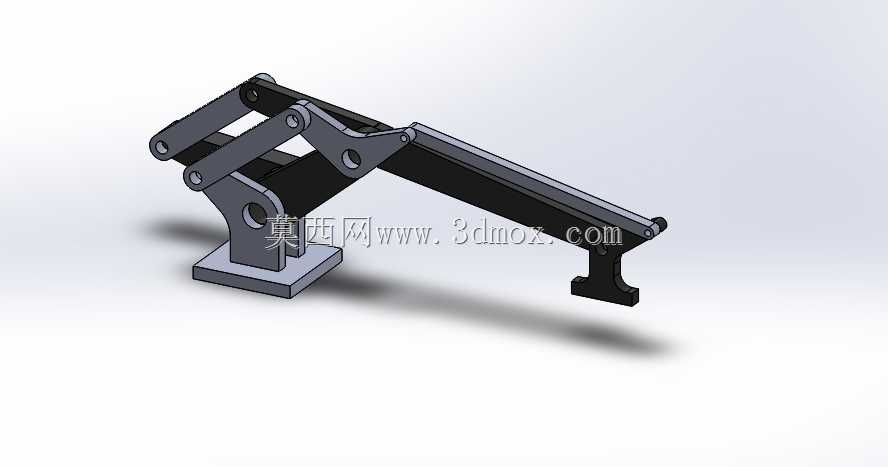

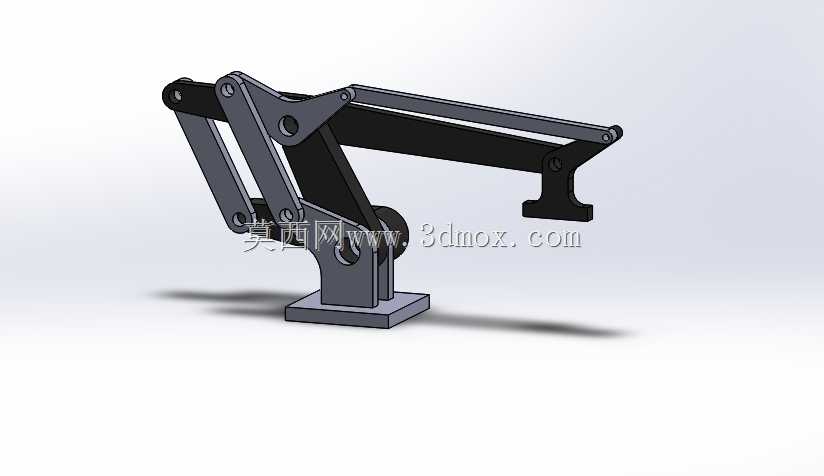

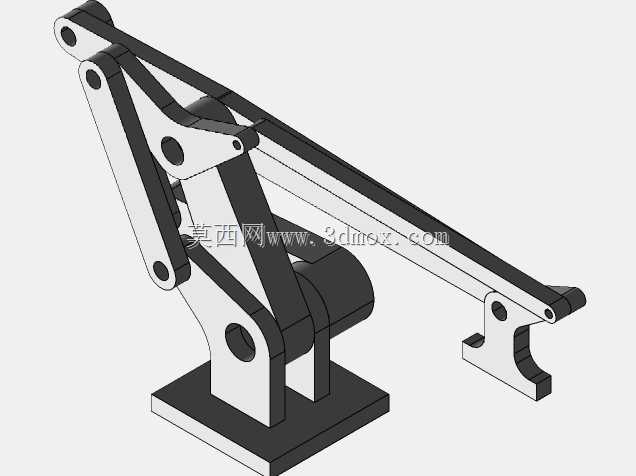

连杆式平行夹持机械手机械结构设计

这款连杆式平行夹持机械手，是面向轻载工业搬运、分拣场景设计的末端执行机构，可适配桌面级小型自动化生产线、教学实训平台、轻工产品装配工位的作业需求，主要承担规则形状小型工件的抓取、转移、上下料动作，能够在固定工位完成重复性的夹持搬运作业，替代人工完成单调、高频的小件取放操作，降低人工操作的重复劳动强度，提升工位作业的一致性与稳定性。

从功能特性来看，该机械手采用多连杆联动的传动结构，通过底座处的驱动输入带动整套连杆组同步动作，最终实现前端夹爪的平行开合运动，相比单支点摆动夹爪，平行夹持的方式能够让夹爪与工件表面保持均匀接触，不会出现夹爪摆动带来的接触点偏移问题，对于方形、矩形等规则轮廓的工件，夹持受力更加均匀，能够有效避免夹持过程中工件歪斜、脱落的问题，同时可通过调整驱动端的行程，适配一定尺寸范围内的不同工件，无需频繁更换夹爪部件。夹爪的开合动作全程通过连杆刚性传动，传动响应速度快，动作定位准确，没有柔性传动带来的回程间隙，夹持动作的重复精度能够满足轻载装配、分拣的精度要求。

在设计思路上，该结构优先考虑了机构的运动可靠性与加工装配便捷性，整套机构的所有转动副均采用同轴铰接设计，连杆的铰接点位置经过运动学校核，确保夹爪在整个开合行程内始终保持平行姿态，不会出现夹爪偏摆的情况；整体结构没有复杂的异形曲面零件，所有连杆、底座、夹爪部件均为规则的板类、块类结构，加工工艺性好，普通的铣削、钻孔加工即可完成所有零件的制作，能够有效降低零件的加工成本与装配难度，适合小批量制作或者教学场景下的拆装实训。底座采用方形安装法兰结构，安装面平整，预留了固定安装的孔位，能够直接固定在工作台面或者线性滑台、旋转平台等移动机构上，安装适配性强。

从安装边界与尺寸适配来看，该机械手整体结构紧凑，底座占用的安装面积较小，不会占用过多的工位空间，连杆组的运动包络范围经过优化，在保证足够开合行程的前提下，尽可能缩小了机构运动时的外围空间占用，避免动作过程中与周边的工装、设备发生干涉；夹爪的开合行程覆盖了常见小型轻工零件、教学实训工件的尺寸范围，夹持力可通过调整驱动端的输入力进行调节，既能够夹持纸质、塑料等易损轻质工件，也能够夹持小型金属零件，适配不同材质工件的夹持需求。整套机构没有冗余的结构设计，整体刚性充足，在额定夹持负载下不会出现明显的结构变形，能够保证长时间重复作业的稳定性。
