面板翻转操作执行连杆组件结构设计

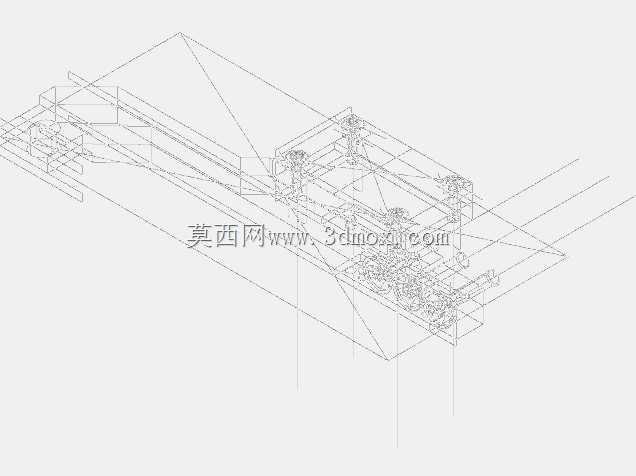

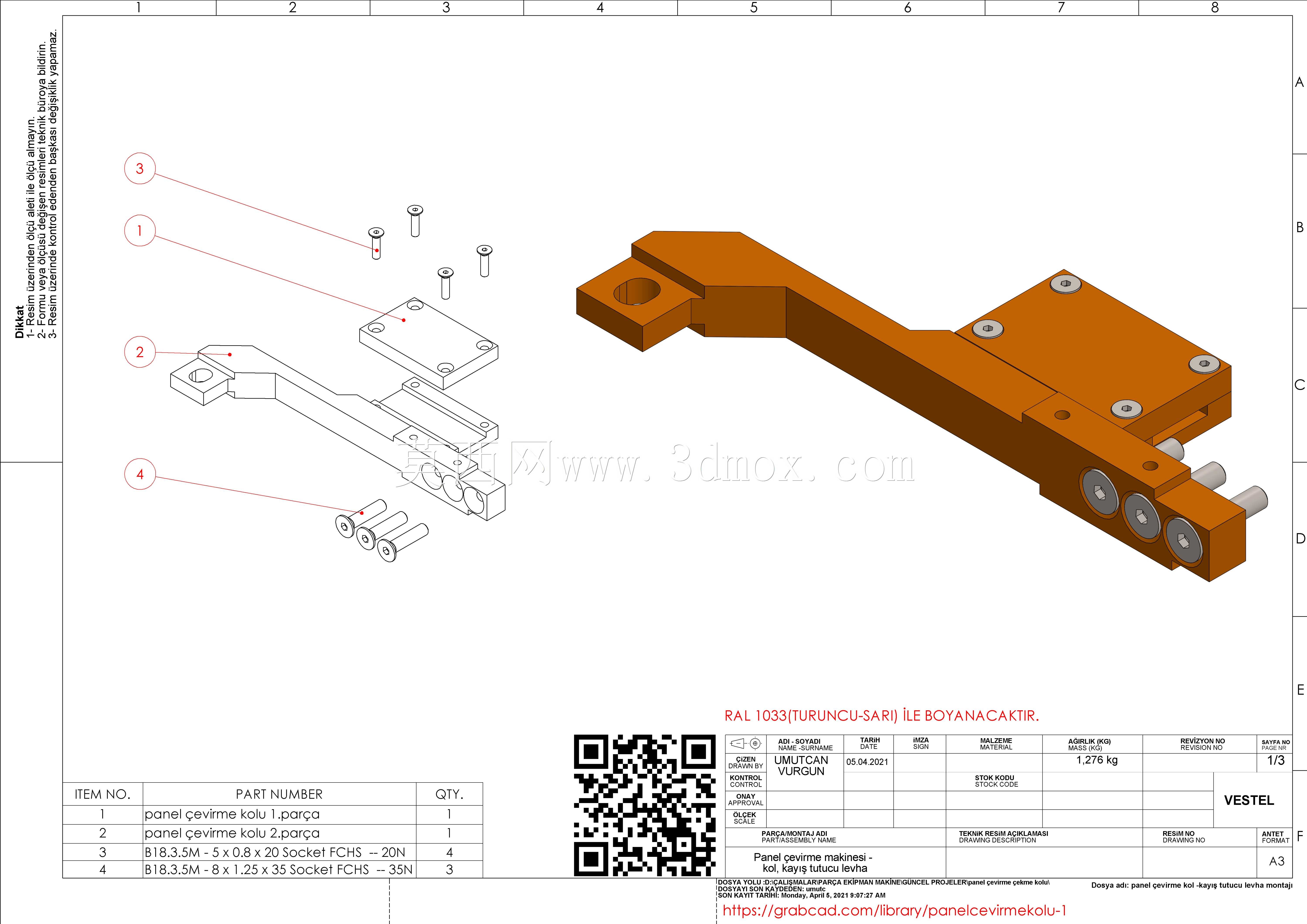

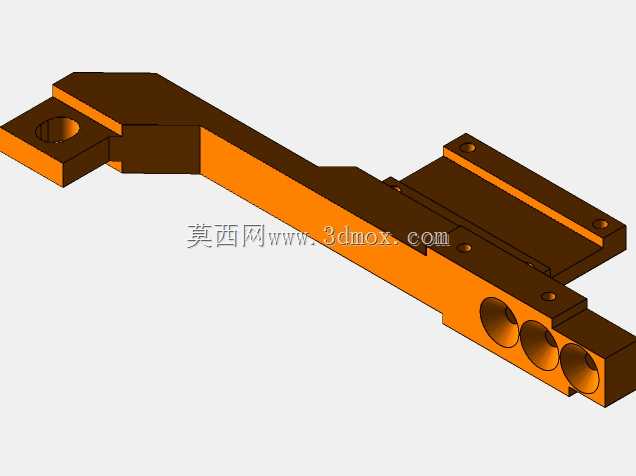

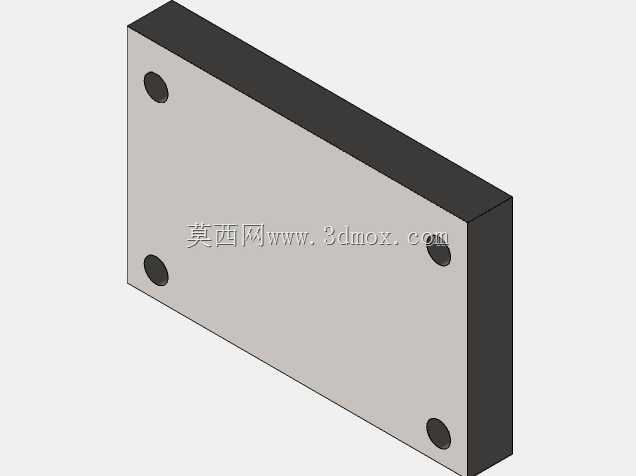

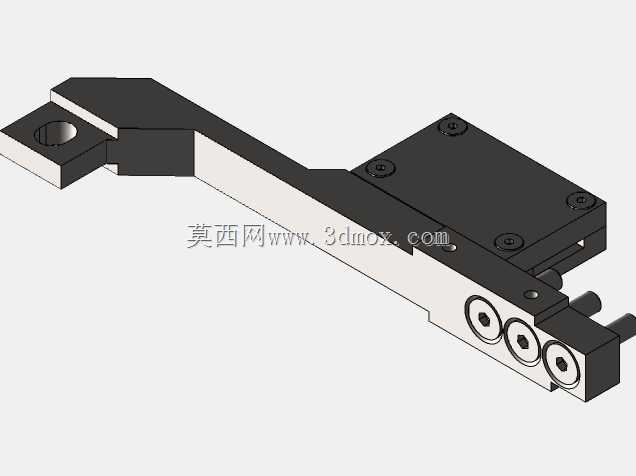

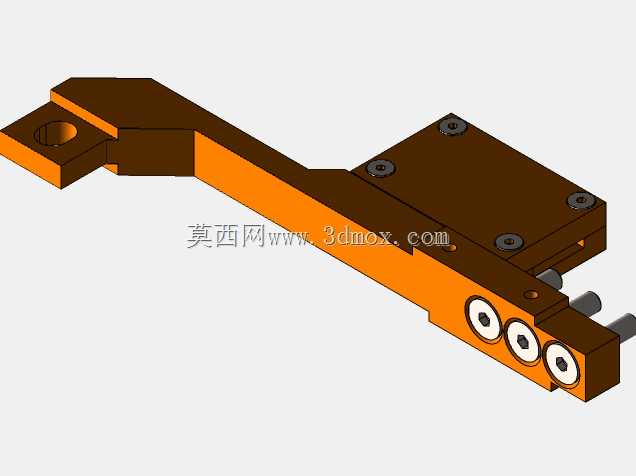

该构件属于产线工装类的执行端操作部件，主要应用在家电面板、小型平板类工件的自动化加工、组装工位中，承担工件姿态翻转、位置转移的核心执行功能，能够在工装夹具的配合下，将待加工面板从水平上料姿态平稳翻转至指定加工角度，或是在不同工位间完成短距离的工件托举移送，替代人工完成重复性的翻转操作，避免人工取放面板造成的表面划伤、对位偏差问题，大幅提升面板类工件组装、检测工序的作业一致性与生产效率。从功能特性来看，该组件采用分体式装配结构，主体承力臂为一体化铣削成型的长条形结构，一端设置带安装孔的铰接位，用于和驱动端的摆臂动力轴连接，传递翻转扭矩；另一端设置多组滚轮压合结构，通过对称布置的小直径滚轮与面板表面形成滚动接触，在压紧工件的同时避免硬接触刮伤面板表层涂层，适配表面质量要求较高的家电面板、装饰面板类工件的夹持需求。组件中部设置可调节的压合安装座，通过紧固件与主臂连接，可根据不同尺寸的面板调整压合位置，兼容一定尺寸范围内的不同规格工件，无需更换整套执行构件即可快速适配产线换型需求。在设计思路上，该构件优先考虑作业过程的稳定性与工件防护需求，主臂采用等强度变截面设计，在铰接端与压合端之间的过渡段做了加厚处理，保证翻转启停过程中不会因扭矩作用产生结构形变，同时在保证结构强度的前提下对非承力区域做了减重处理，降低驱动端的负载压力，提升翻转动作的响应速度。所有装配连接位置均采用标准紧固件连接，易磨损的滚轮部件采用可拆卸设计，日常维护时仅需更换磨损滚轮即可，无需更换整个构件，降低长期使用的维护成本。从安装边界来看，该组件铰接端的安装孔位与常规摆臂驱动轴的尺寸适配，整体安装后占用的横向空间较小，不会与产线上的其他工装部件产生运动干涉，压合端的滚轮突出高度经过精准计算，翻转过程中滚轮与面板的接触压力保持在合理区间，既能够保证夹持稳定性，不会在翻转过程中出现工件脱落，又不会因压力过大造成面板变形。整套构件的装配公差控制严格，各连接位的配合间隙经过优化，翻转动作过程中无多余晃动，能够保证面板翻转后的位置精度满足后续组装、检测工序的对位要求，适配家电组装、电子面板加工等多个场景的工装升级需求。
