有限元分析用异形三角支撑结构件

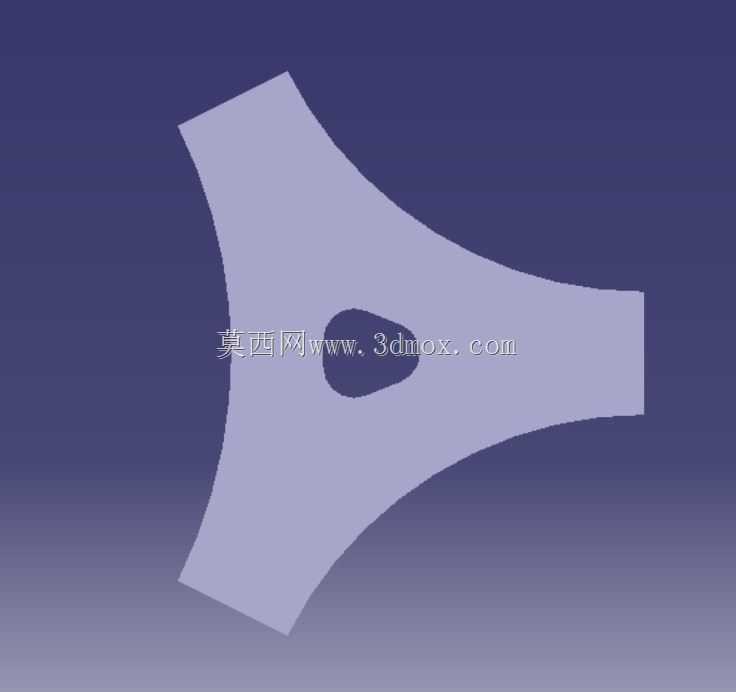

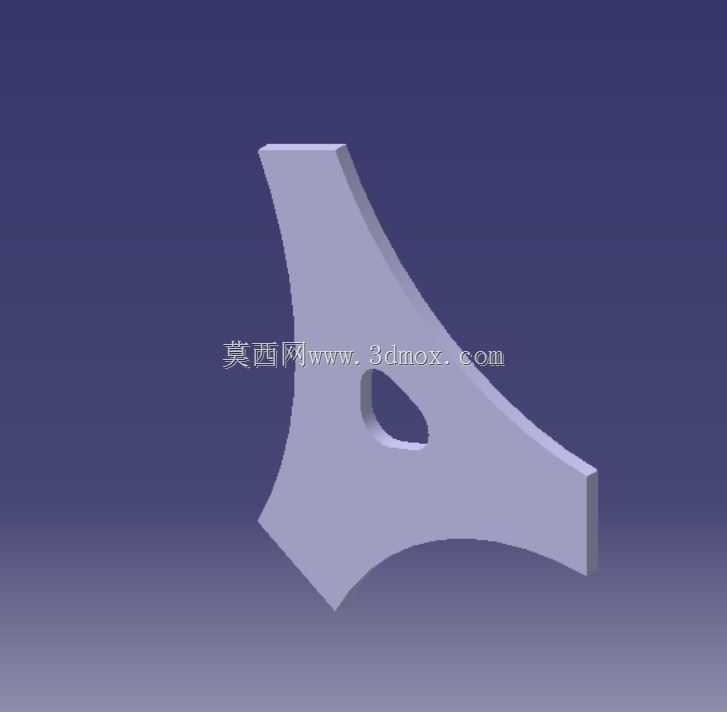

这款三角支撑结构件主要面向工程力学仿真分析场景设计，是机械结构有限元验证环节常用的典型测试构件，可用于教学演示、算法验证以及非标支撑结构的前期性能校核工作，在工程机械连接件性能测试、教学实验力学分析、轻量化结构方案验证等场景中都能发挥作用。作为受力承载类构件，它的核心功能是在三点支撑布局下分散传递外部载荷，通过自身的异形曲面轮廓优化应力传递路径，避免直角结构带来的应力集中问题，中部开设的镂空孔位既可以降低构件自身重量，也能调整整体的应力分布区间，让受力仿真的结果更贴近实际工程中轻量化支撑件的受力状态。设计过程中，首先确定了三个端点的承载位置，以三点等距受力为基础逻辑，将传统直角三角板的直边替换为向内收窄的弧形轮廓，让载荷从端点向中心传递时能够顺着曲面平滑过渡，不会在边角位置出现应力突变；中部的镂空采用水滴形轮廓，避开了主应力传递的核心路径，在去除冗余材料的同时不会削弱整体的结构强度，三个端点的端面做了等厚度平直处理，能够适配仿真分析中的固定约束与载荷施加要求，也能对应实际安装场景中的平面贴合安装需求。从安装边界来看，三个支撑端面保持共面设计，每个端面的接触面积经过统一核算，能够保证约束施加时受力均匀，不会出现局部应力过载的情况；整体厚度保持均匀一致，既符合板材类支撑件的常规加工工艺特性，也能在仿真分析中减少网格划分的异常问题，弧形边缘做了微小的倒角过渡，消除锐边带来的仿真应力奇异点，让分析结果更具参考价值。构件的整体轮廓尺寸适配常规力学仿真实验台的装夹范围，三个端点的间距符合通用支撑结构的布局比例，不需要额外调整装夹治具就可以直接完成固定，中部镂空的尺寸经过反复调整，在减重比例和结构刚性之间取得平衡，既满足轻量化设计的验证需求，也不会因为过度镂空导致结构失稳，能够准确模拟实际工程中同类异形支撑件的受力表现，为后续的实际结构设计提供可靠的仿真数据参考。
