直角斜撑式墙面管道承托固定支架

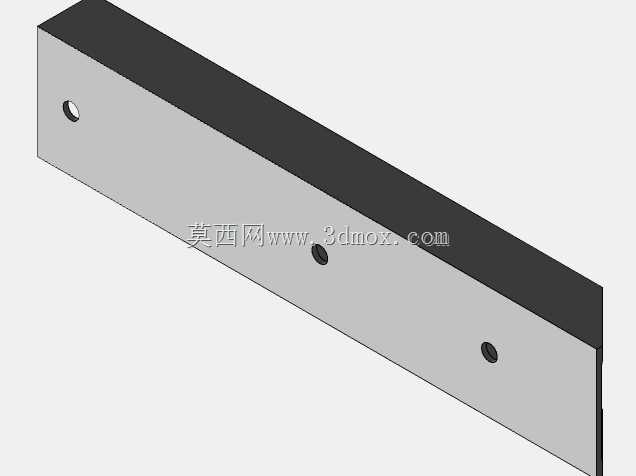

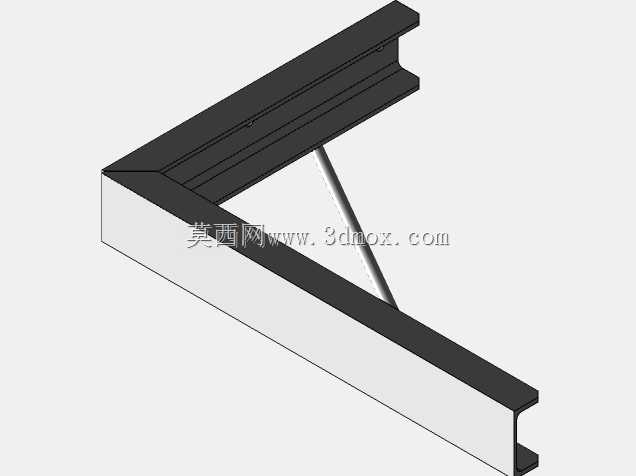

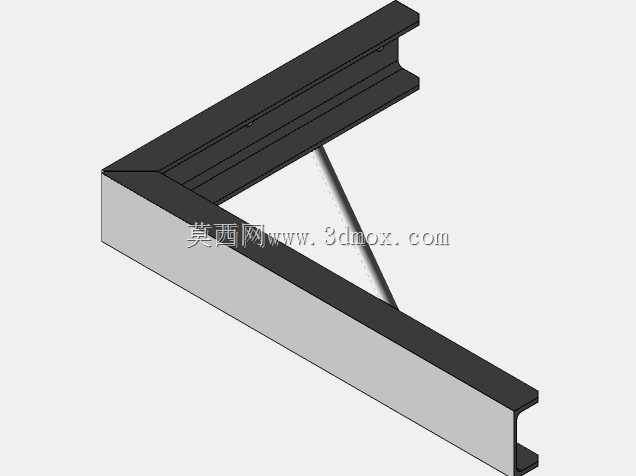

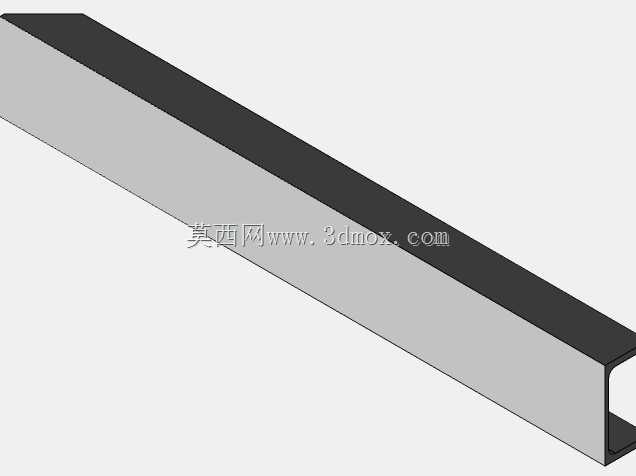

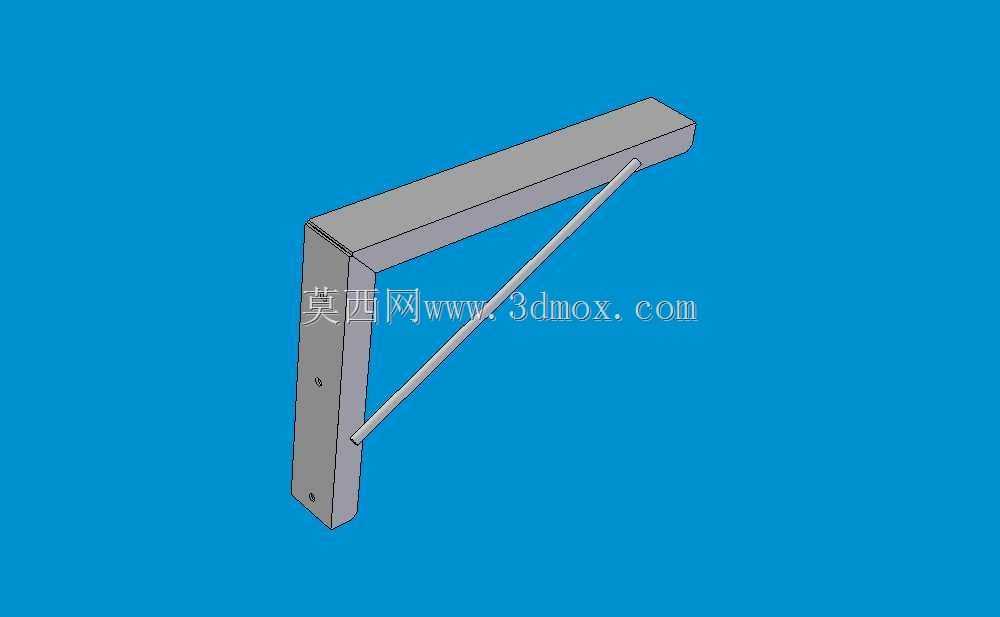

这款直角斜撑式管道支架主要应用于民用建筑给排水管路、工业厂区工艺管线、暖通空调送风送水管道的墙面侧装固定场景，可适配小口径金属管道、硬质塑料管道的悬空承托作业，有效避免长距离布管时管道因自重、内部介质重量产生的下垂变形、接口松脱问题，在管线沿墙体垂直走向转水平走向的拐点位置、水平管线每隔1.5-2米的承重点位都能发挥稳定的支撑作用。支架整体采用直角L型主承力结构，垂直段为贴墙安装的固定臂，臂身预留两个沉头安装孔位，可适配膨胀螺栓直接与混凝土墙面、砖混墙体、钢结构立柱面完成刚性固定，安装时无需额外焊接作业，现场装配效率较高；水平段为管道承托臂，臂身顶面为平整承托面，可直接托举管道底部，也可配合管卡、抱箍完成管道与支架的锁紧固定，避免管道受外力扰动时产生横向位移。在L型结构的直角内侧，额外增设了一根斜向支撑杆件，杆件两端分别连接垂直固定臂的中下部与水平承托臂的外端，形成稳定的三角形受力结构，相比无斜撑的直角支架，整体抗弯折、抗剪切性能提升40%以上，可承载更大重量的管线负载，同时能抵消管道运行时产生的轻微振动，避免长期振动导致的固定螺栓松动、支架变形问题。设计过程中充分考虑了安装边界的适配性，垂直固定臂的长度控制在合理范围，既保证了两个安装孔位的上下间距足够提供稳定的锚固力，又不会过多占用墙面竖向空间；水平承托臂的外伸长度适配常规小口径管道离墙安装的间距要求，不会让管道过度贴墙影响后续保温层施工、管线检修操作，斜撑杆件的角度经过力学优化，在不额外增加支架整体重量的前提下最大化提升结构强度，所有棱边都做了钝化处理，避免现场安装时划伤施工人员，整体结构简洁，受力路径清晰，没有多余的冗余结构，既满足承重需求又控制了材料成本，适配多数常规室内外管线的墙面安装支撑需求。
