手持式金属切割钢锯架结构设计

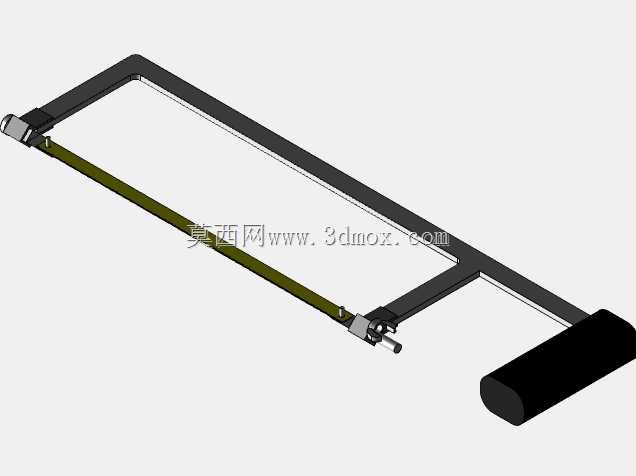

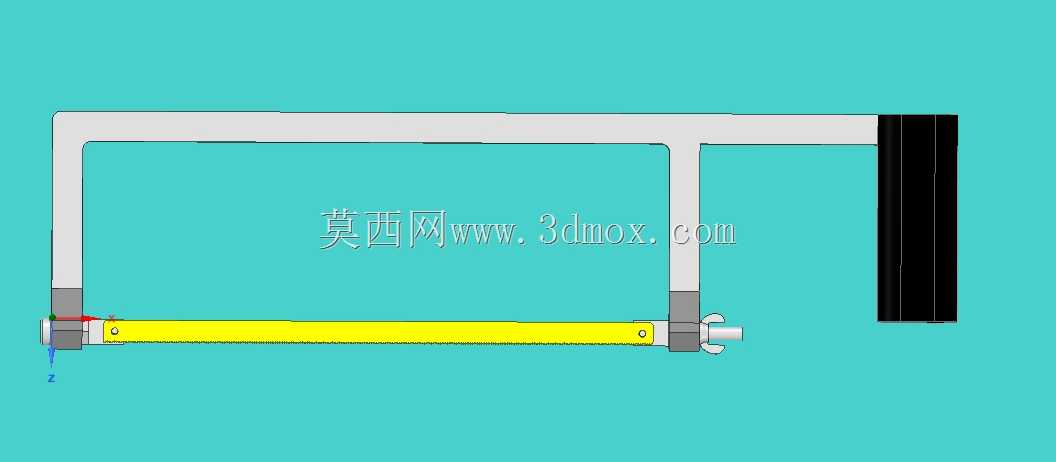

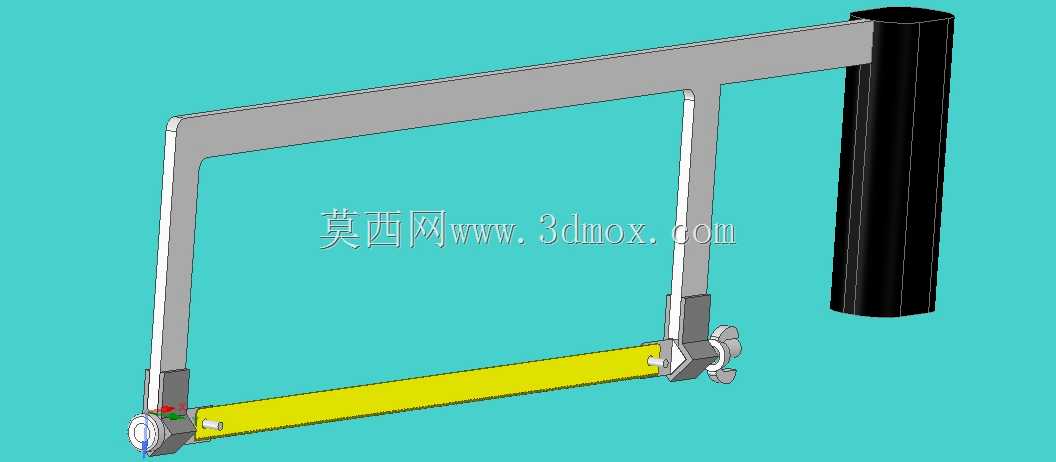

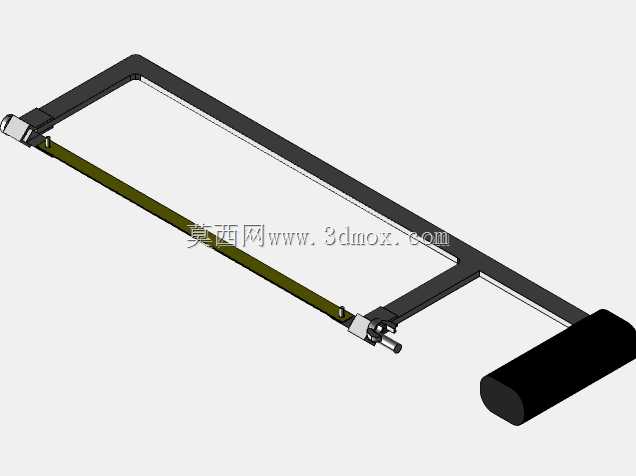

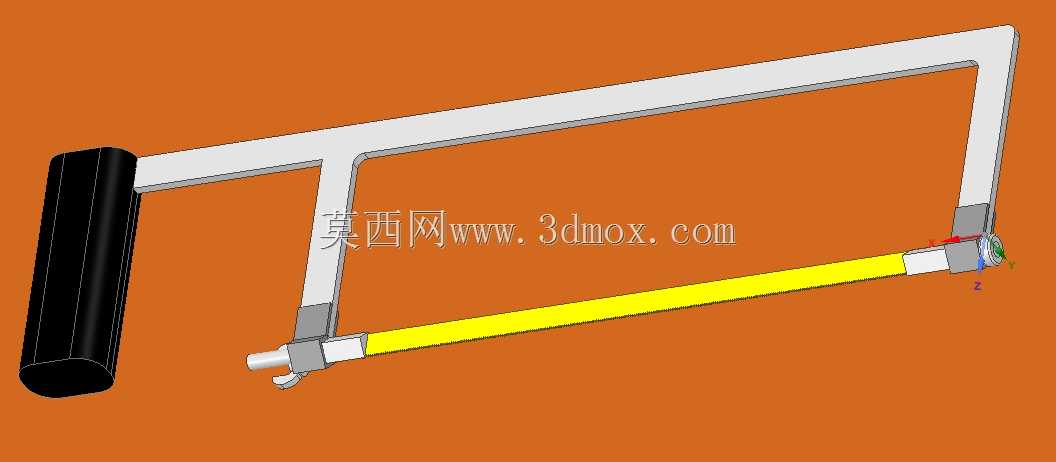

这款手动锯弓是面向五金加工、设备维保、家装施工场景设计的手持式锯切工具，主要用于金属型材、管材、小型硬质工件的手动切割作业，在日常机修工位、管道安装现场、五金加工小批量作业场景中应用广泛，能够适配常规标准手用锯条，完成不同材质工件的截断、切口修磨等操作，无需外接动力源，适合无供电环境下的应急加工作业。整体结构采用框式受力设计，主体框架为一体式弯折成型的刚性梁结构，前端设置锯条定位销轴，后端搭配张紧调节旋钮，通过旋钮的旋进旋出可调整锯条的张紧力度，保证锯切过程中锯条不会出现松脱、跑偏的问题，握把部分采用独立的圆柱式防滑结构，与主框架呈垂直布局，握持时受力方向与锯切进给方向匹配，能够有效降低长时间作业的手部疲劳。设计过程中重点考量了手动作业的受力合理性，主框架的截面尺寸经过受力校核，在保证整体结构刚性的前提下尽可能控制自重，避免作业过程中额外增加操作者的负重，前端的锯条固定座设置了定位卡槽，能够快速完成锯条的拆装更换，张紧结构采用螺纹进给方式，调节行程覆盖常规锯条的长度公差范围，无需额外工具即可完成锯条的更换与张紧调整。整体外形符合人体工程学握持要求，主框架的内框空间预留了足够的锯切行程，能够满足常规厚度工件的锯切深度需求，握把的安装位置经过重心配平，手持时整体重心靠近握持区域，操作时更容易控制进给力度与切割方向，框架边缘做了圆角过渡处理，避免作业过程中剐蹭划伤操作者。前端的固定销轴与后端的张紧结构同轴度经过精准调校，安装锯条后锯条平面与框架平面保持平行，锯切过程中不会出现锯条扭曲、崩齿的问题，张紧旋钮的侧边设置了防滑翼边，徒手即可完成松紧调节，无需借助扳手等辅助工具，适配不同场景下的快速换条需求。
