带吊柱结构的罐体检查喷嘴装置

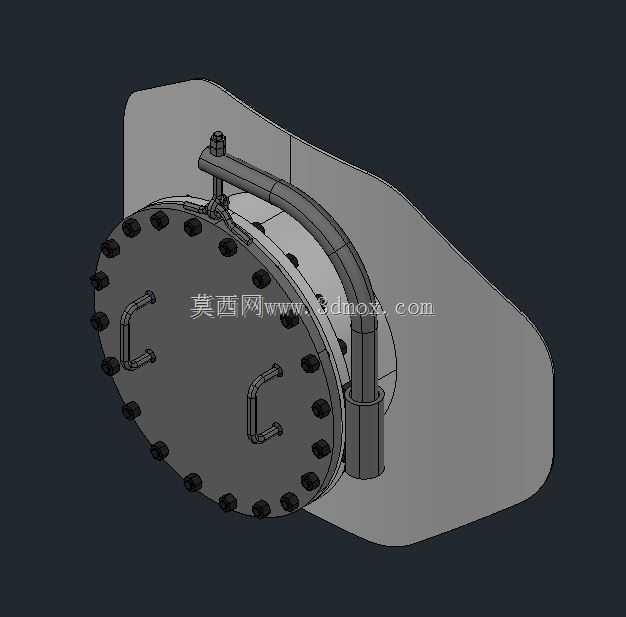

该装置主要应用于承压罐体、储液槽罐、反应容器类设备的内部检修与清洁作业场景，是罐类设备配套的核心功能附件，安装位置通常选取在罐体侧壁靠近人孔的区域，既可以在设备停机检修时作为内部冲洗、介质置换的喷淋接口，也可在日常运行过程中配合工艺需求完成罐内介质的均匀喷淋、防沉积冲刷作业。从实际用途来看，该结构整合了吊柱承重与人孔密封、喷嘴喷淋的多重功能，解决了传统罐体检修时人孔盖开启费力、临时喷淋装置安装对位不准的痛点，吊柱结构可承担人孔端盖的全部重量，检修开启时无需额外吊装设备，单人即可完成端盖的旋转移位操作，大幅降低密闭空间作业的准备时长与安全风险。产品功能特性层面，端盖采用周向均布螺栓的密封结构，可适配中低压工况下的罐体密封需求，端盖上设置的双把手结构方便操作人员开合施力，吊柱与罐体连接的根部做了加强过渡处理，可承受端盖反复开合产生的交变载荷，不会出现根部焊缝开裂的问题；喷嘴管路沿吊柱侧面排布，既避免了管路外露受外力磕碰损坏，也让喷淋方向可以精准对准罐内需要冲洗的核心区域，喷淋覆盖范围可根据罐体直径调整管路伸出长度，适配不同容积的罐型安装需求。设计思路上，整体结构采用一体化集成设计思路，摒弃了传统人孔与喷淋喷嘴分开独立安装的冗余结构，将吊柱的支撑功能、人孔的密封检修功能、喷嘴的喷淋功能整合在同一安装基座上，减少了罐体侧壁的开孔数量，降低了罐体密封泄漏的风险点；所有棱角位置均做了倒圆角处理，避免检修作业时磕碰划伤操作人员，螺栓排布间距符合通用紧固件安装的操作空间要求，无需特殊工具即可完成拆装维护。外形尺寸与安装边界方面，该装置的安装基座为适配标准人孔的圆形法兰结构，安装时只需在罐体侧壁开出对应尺寸的安装孔，将基座与罐体侧壁焊接固定即可完成主体安装，端盖外径与法兰密封面完全匹配，吊柱旋转半径控制在人孔开启所需的最小空间范围内，不会额外占用罐体外围的操作通道空间，喷嘴接口采用标准管螺纹设计，可直接对接现场的工艺水管、清洗介质管路，无需额外加工转换接头，适配多数工业罐类设备的改造加装与原厂配套需求。
