军用管路流体调节用六角阀体结构

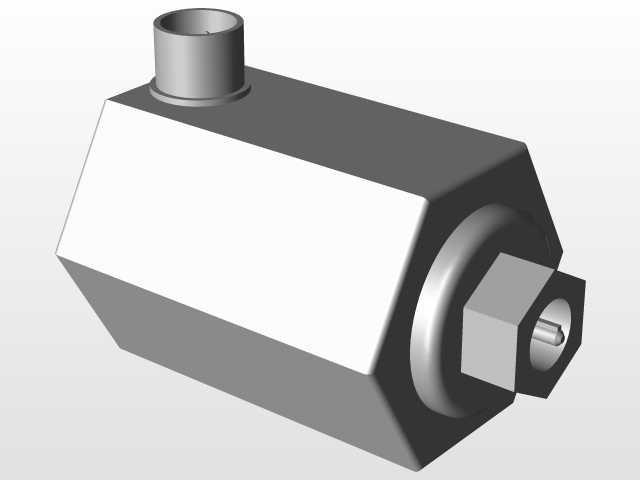

该阀体结构主要面向军用装备流体管路系统的调节、截流工况设计，适配装备内部液压、燃油、冷却介质等多类流体输送场景，可在严苛的野外机动、高低温交变、强振动冲击环境下保持密封可靠性与结构稳定性，避免因介质泄漏引发装备故障。从结构设计逻辑来看，主体采用六角棱柱外形，并非单纯为了造型规整，核心是为安装紧固预留足够的扳手夹持面，在装备内部狭小的装配空间内，无需定制专用工装，使用常规开口扳手即可完成拧紧、拆卸操作，大幅提升战地抢修、日常维护的作业效率。顶部垂直设置的外伸圆柱接口为介质流入端，采用标准圆柱对接结构，可与同规格管路接头直接插接配合，接口根部设计有环形凸台，一方面用于安装限位，避免管路插接过深挤压内部流道，另一方面可作为密封件的安装定位基准，防止密封圈在装配过程中移位失效。侧端的阶梯式接口为介质流出端，最外侧的六角凸台结构与主体外形呼应，可在对接外管路时提供反向夹持力，避免阀体随管路拧紧过程发生跟转，减少装配过程中对相邻管路的拉扯损伤。内部流道采用等径过渡设计，无突兀的截面突变，可有效降低介质流经阀体时的压力损失，减少湍流引发的管路振动与噪声，这一设计对于需要保持静默作业的军用装备而言尤为重要。从安装边界来看，主体六角结构的对边尺寸经过严格校核，在满足内部流道通径要求的前提下尽可能压缩外形体积，相邻安装的管路元件不会出现空间干涉；阀体整体壁厚按照军用承压标准计算，在满足额定工作压力下的强度要求同时，尽可能控制整体重量，适配军用装备轻量化的设计需求。侧端接口内部预留的阀芯安装腔，可适配锥面密封型阀芯，配合端部的锁紧结构即可实现流量调节与截流功能，无需额外增设转接构件，进一步压缩整个阀组的安装空间。结构的所有棱边均做了小倒角处理，一方面可去除加工过程中产生的毛刺，避免装配时划伤操作人员或损坏密封件，另一方面可减少应力集中，提升阀体在强冲击载荷下的结构强度，避免棱边位置出现应力开裂。
