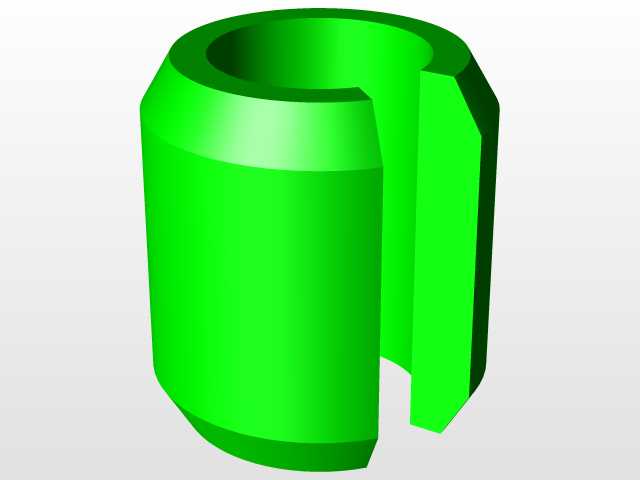

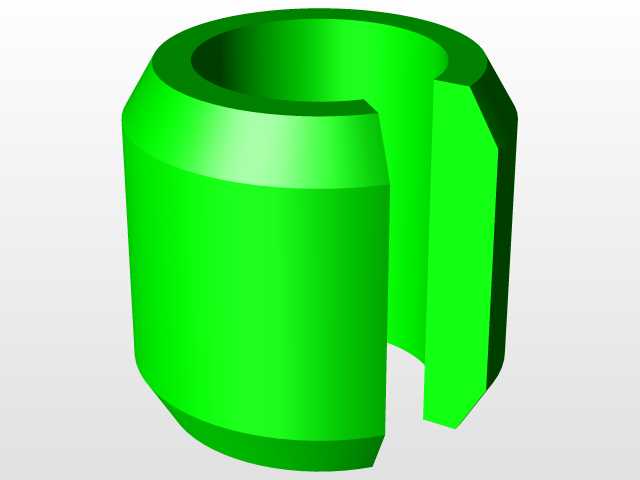

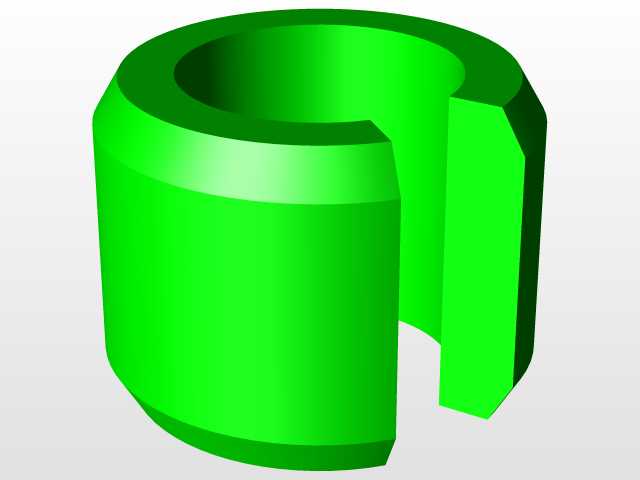

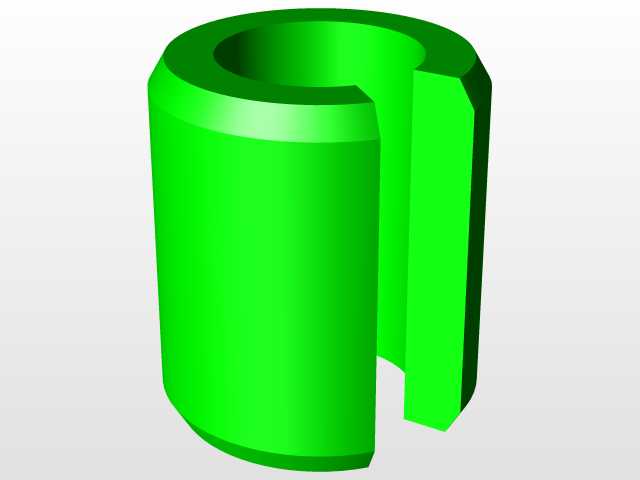

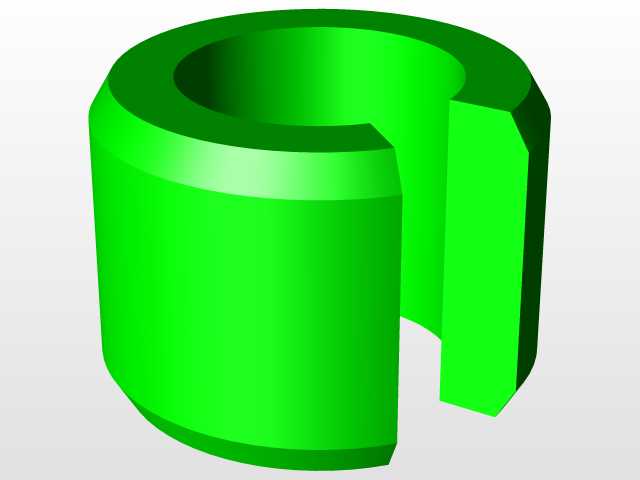

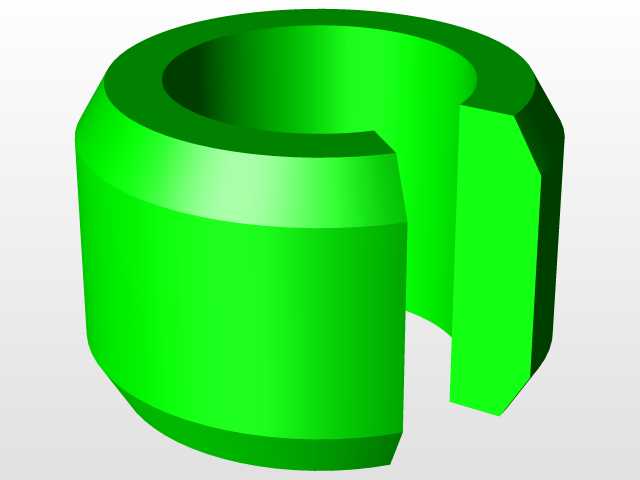

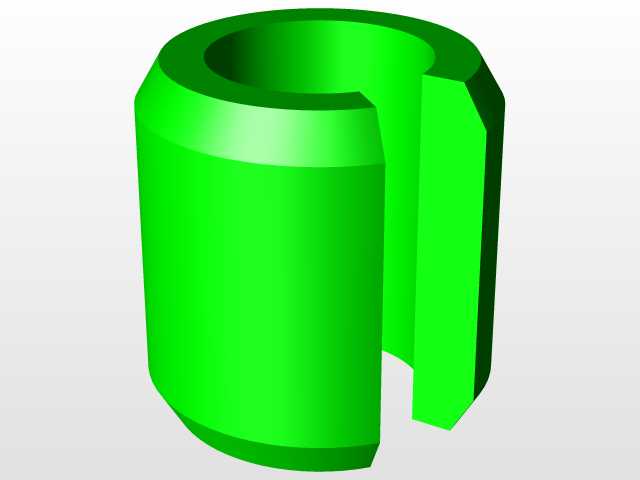

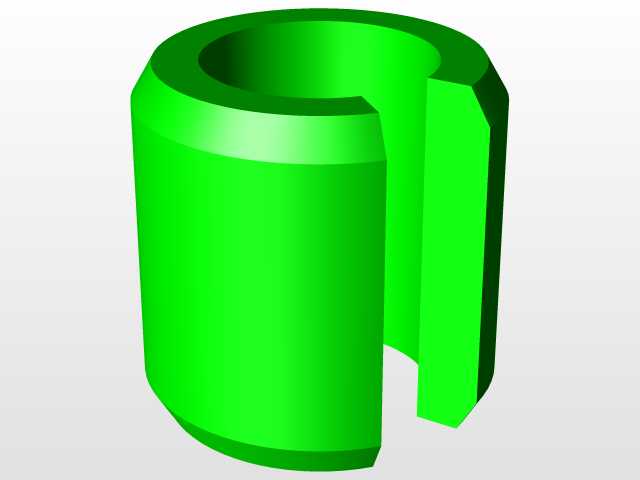

符合DINENISO标准的开槽圆柱定位引脚

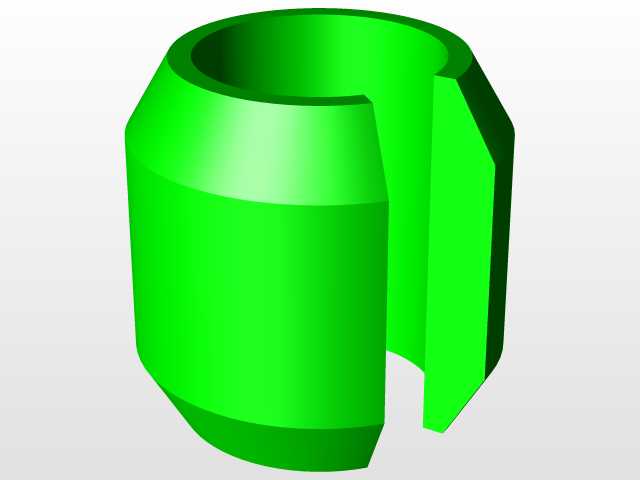

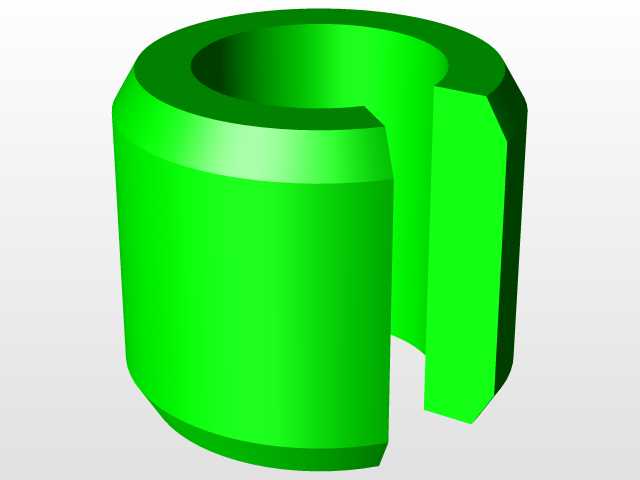

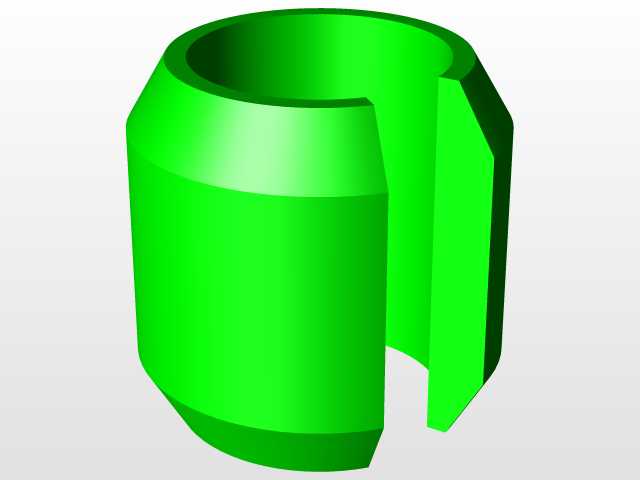

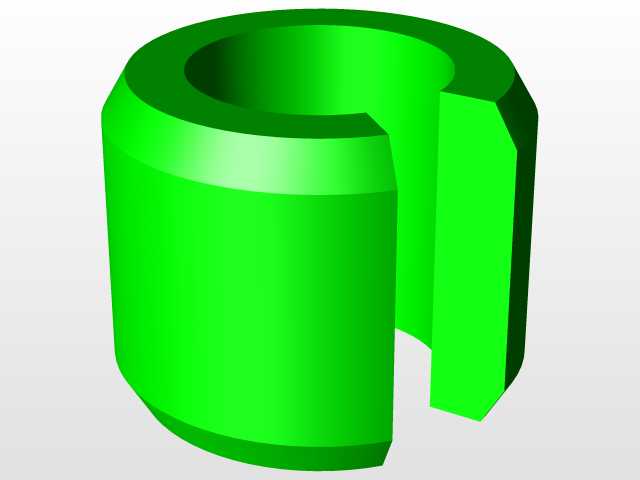

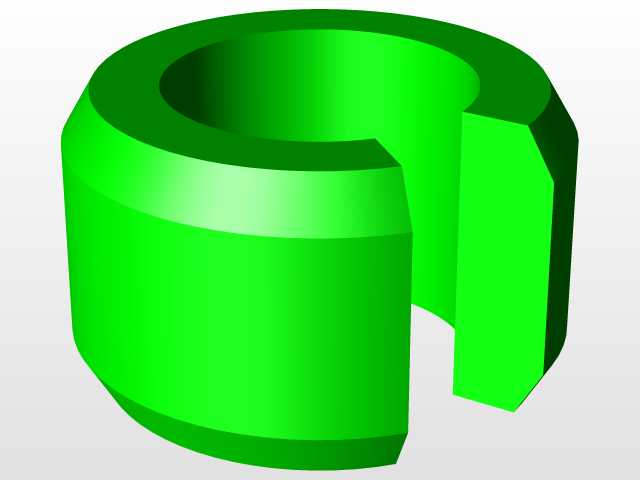

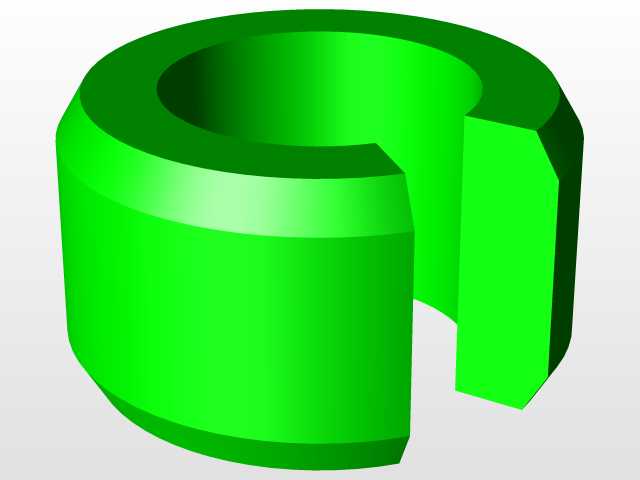

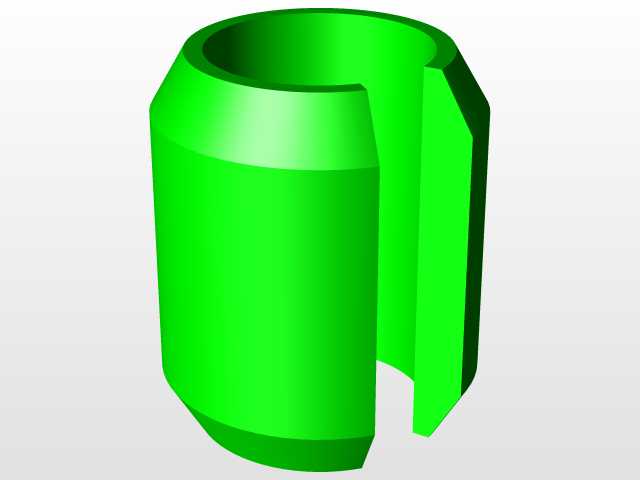

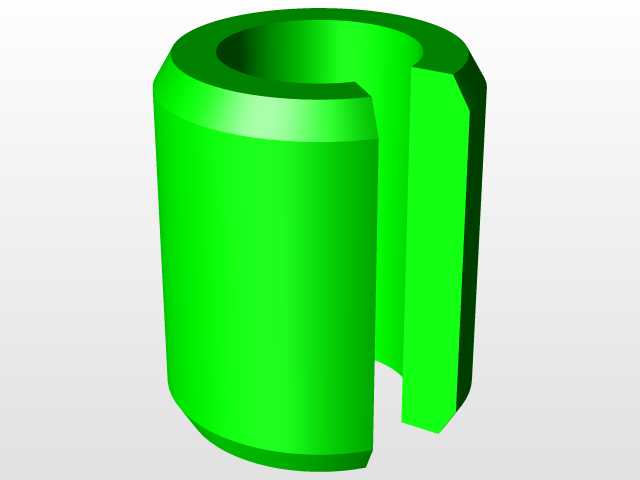

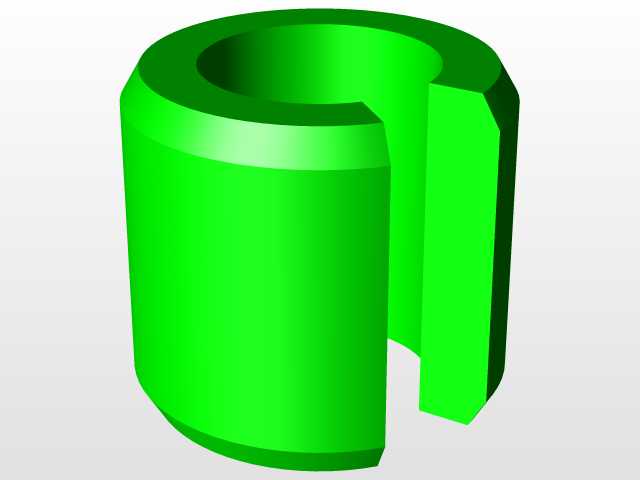

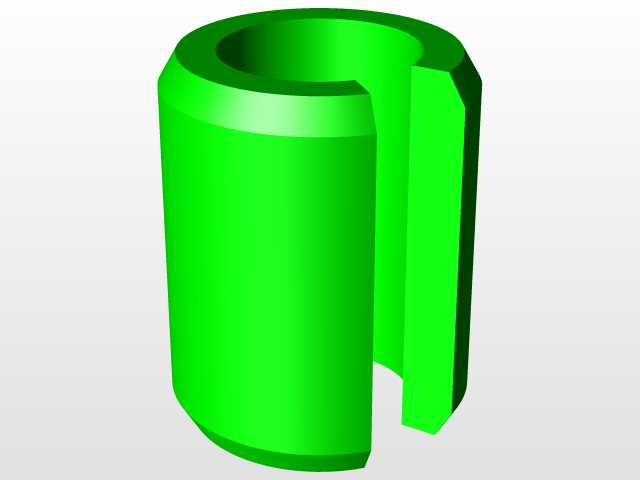

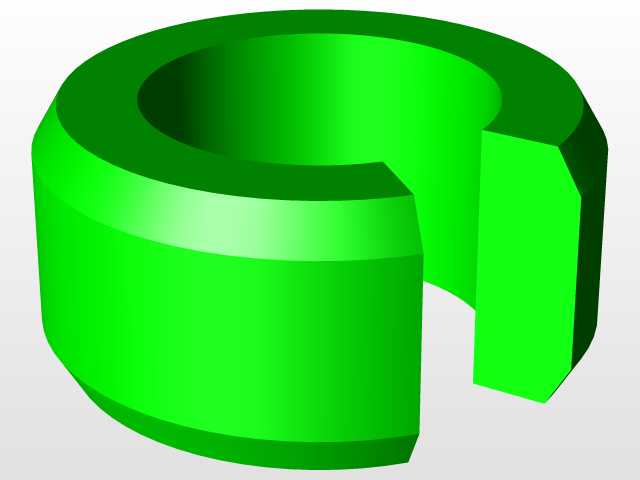

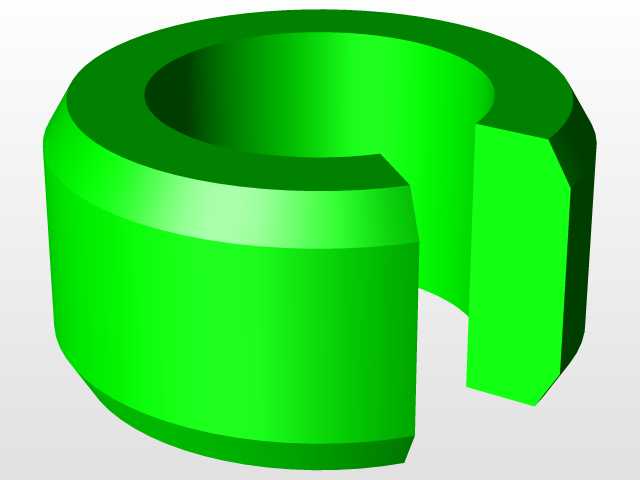

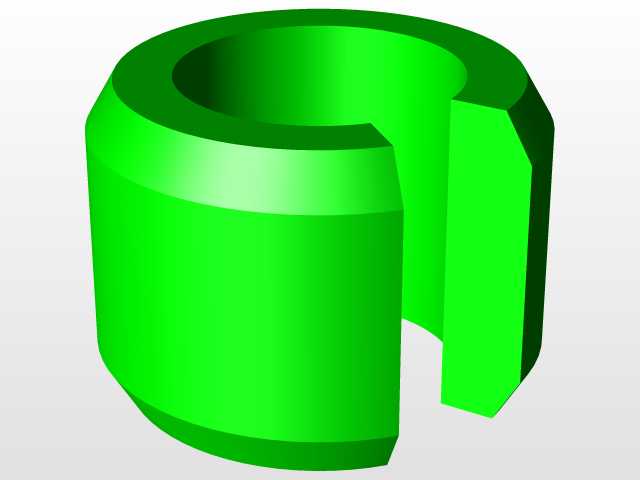

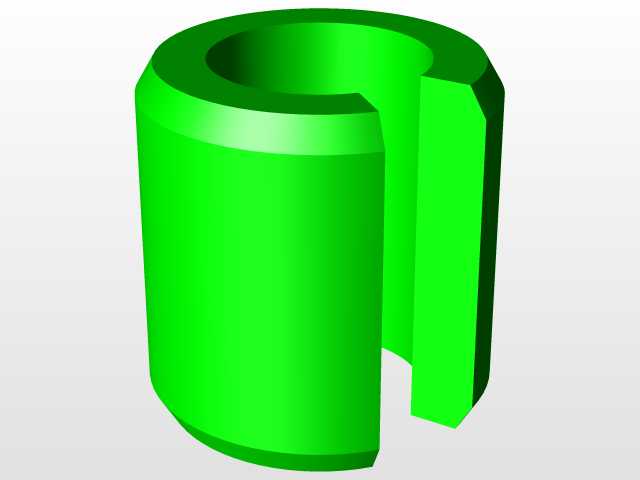

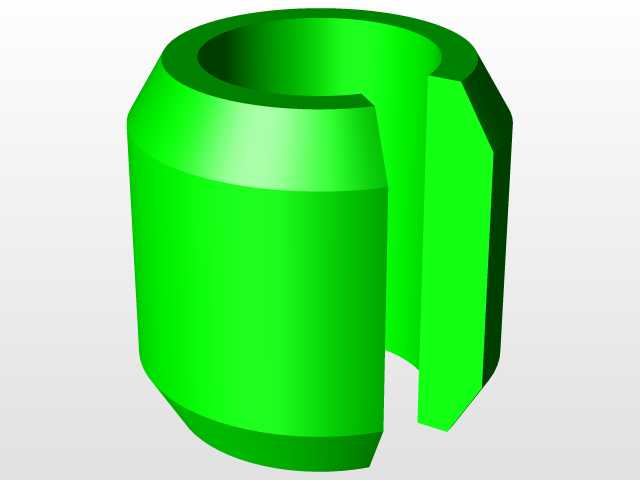

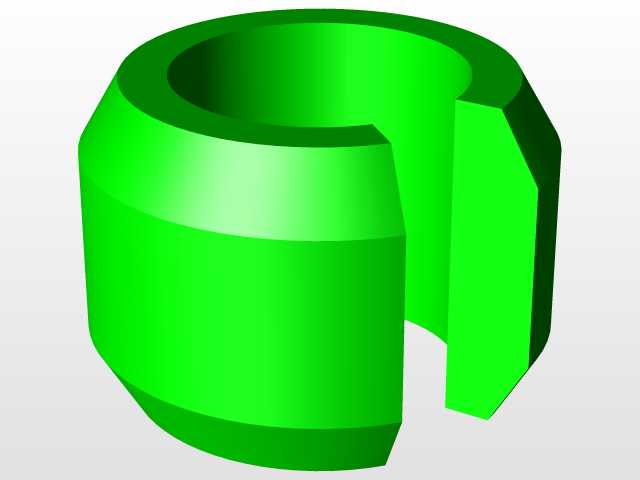

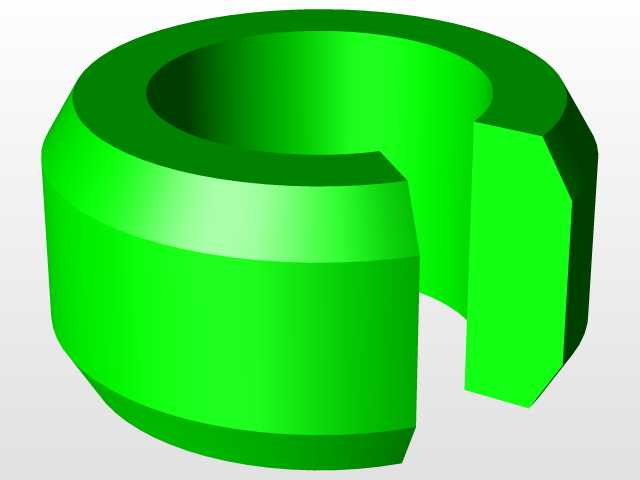

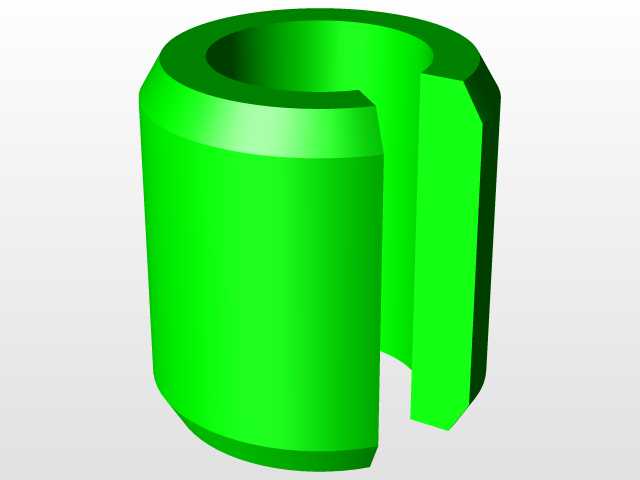

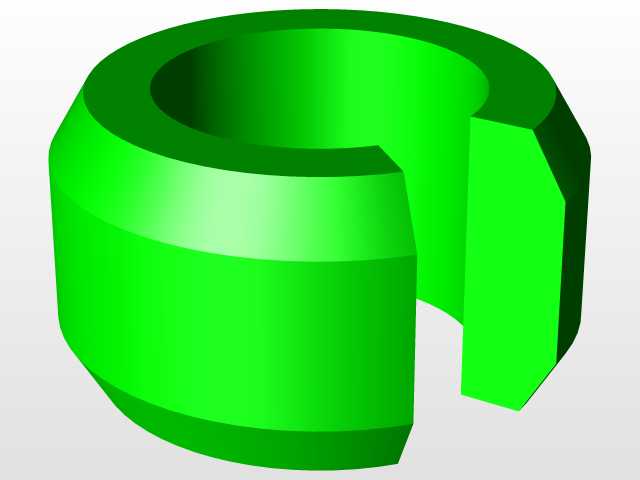

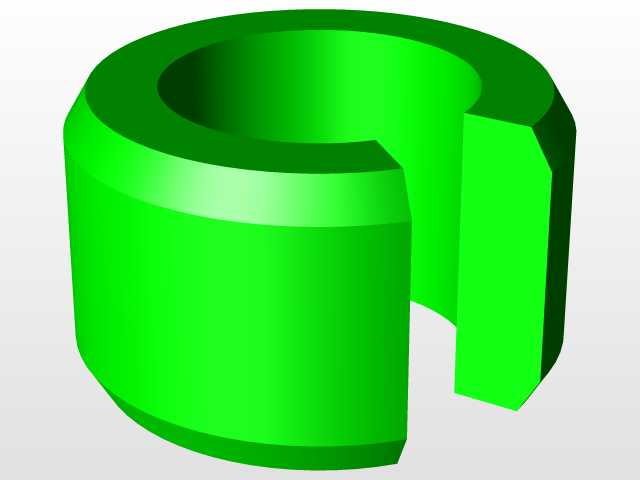

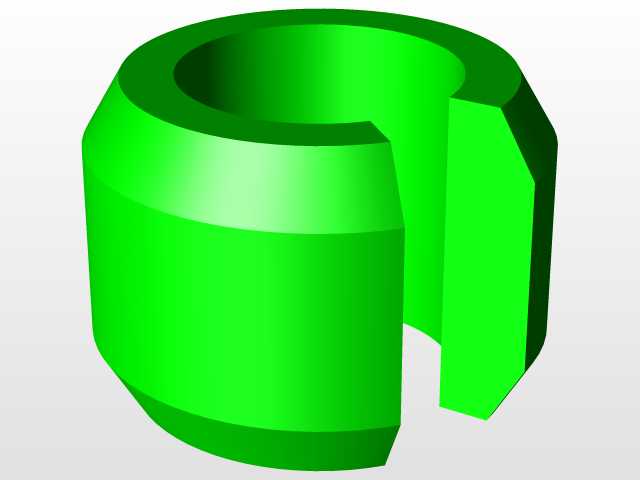

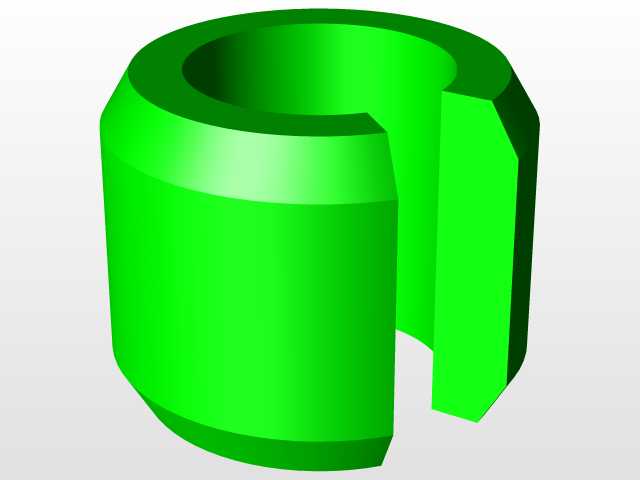

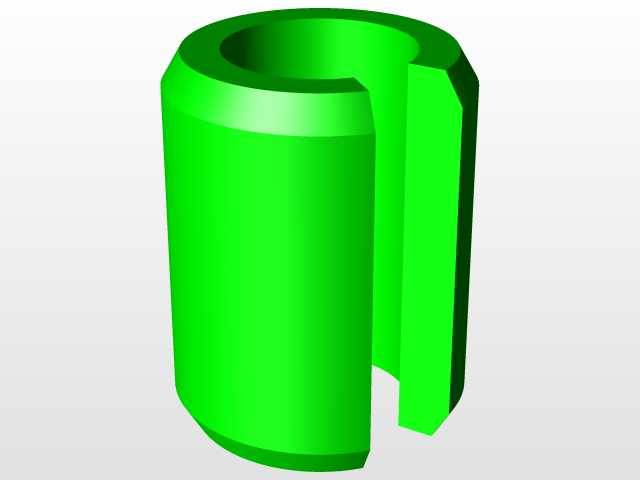

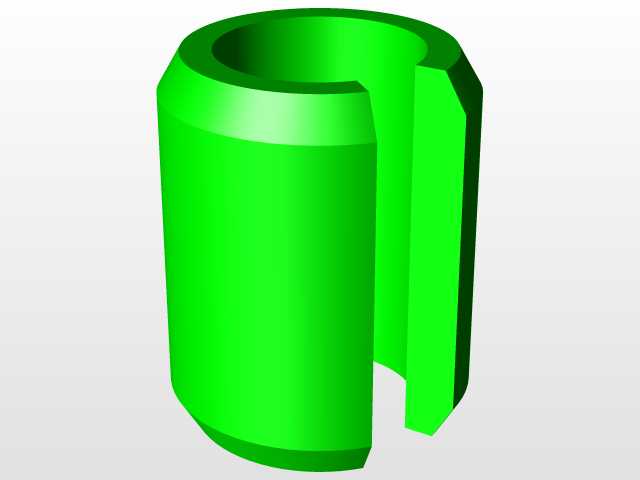

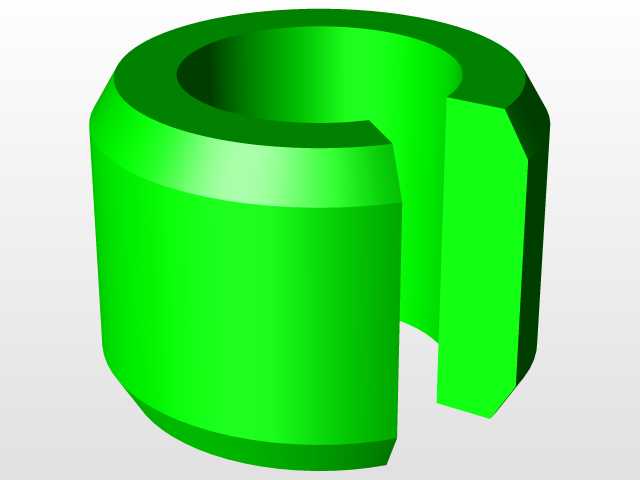

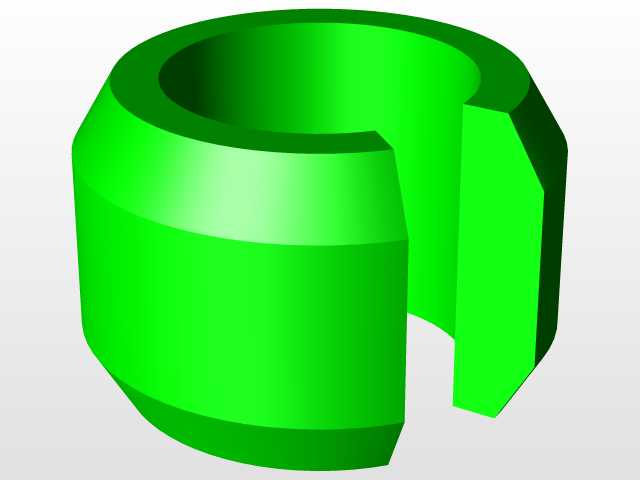

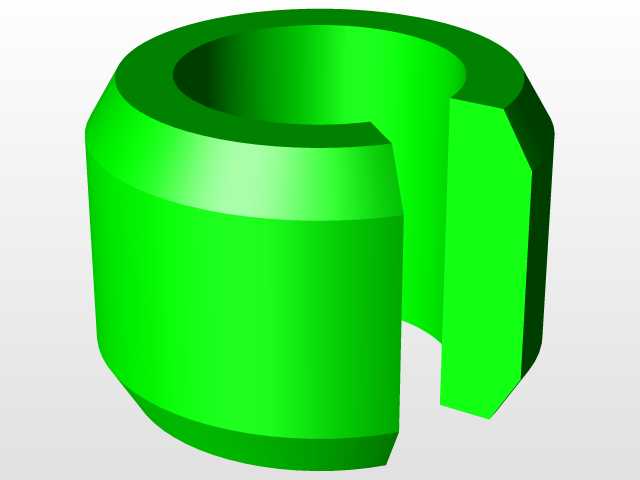

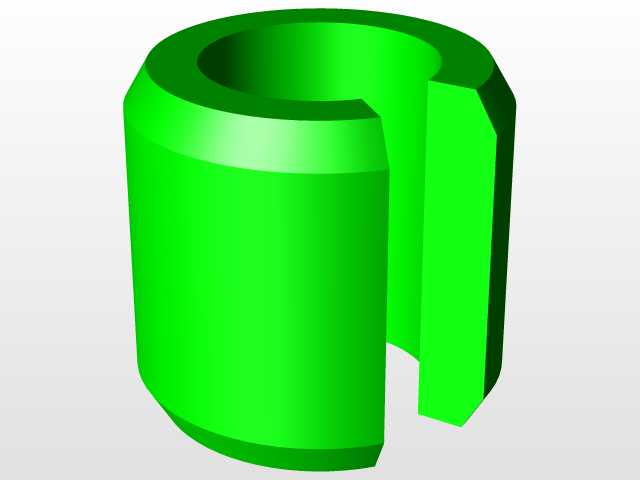

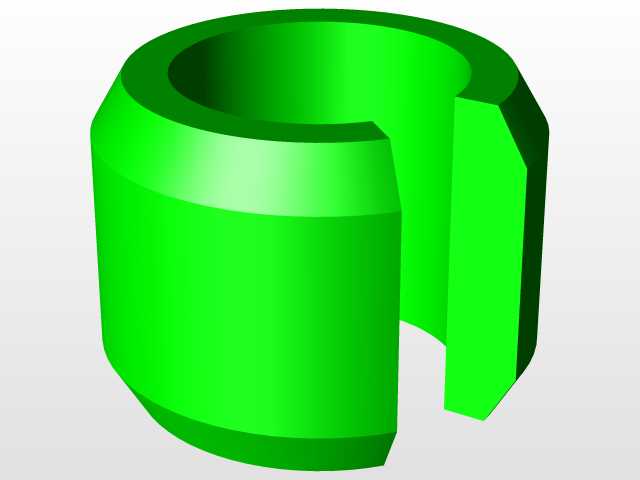

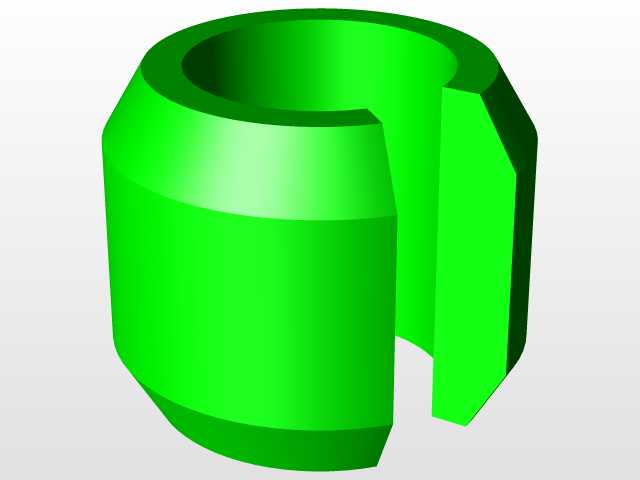

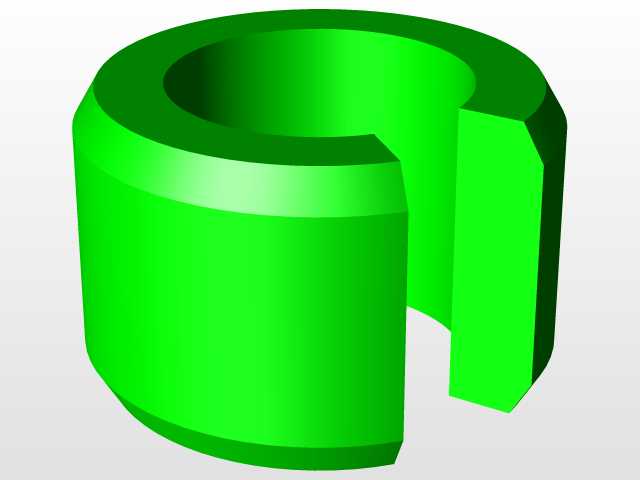

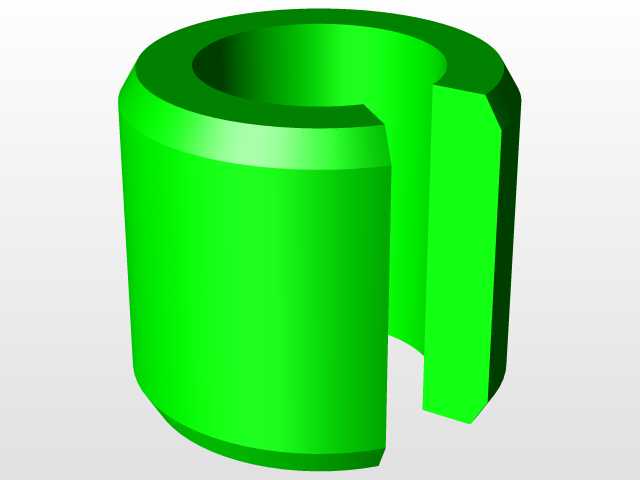

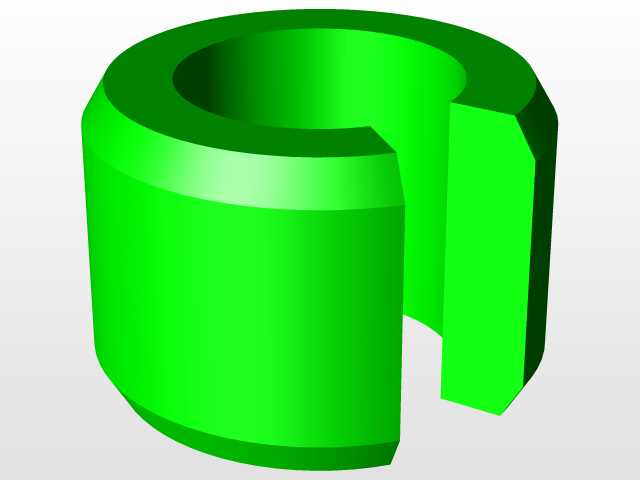

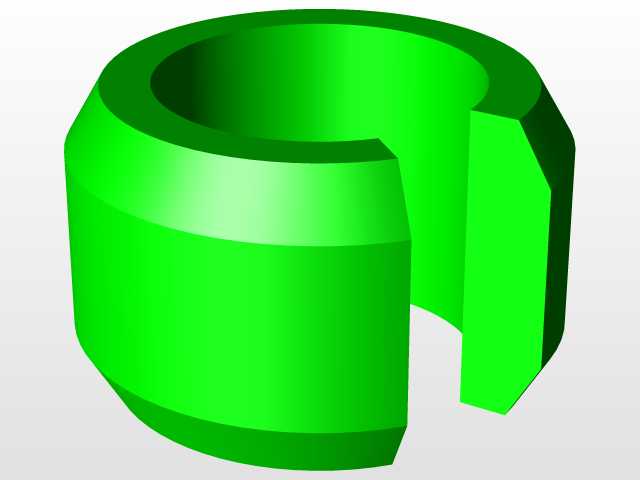

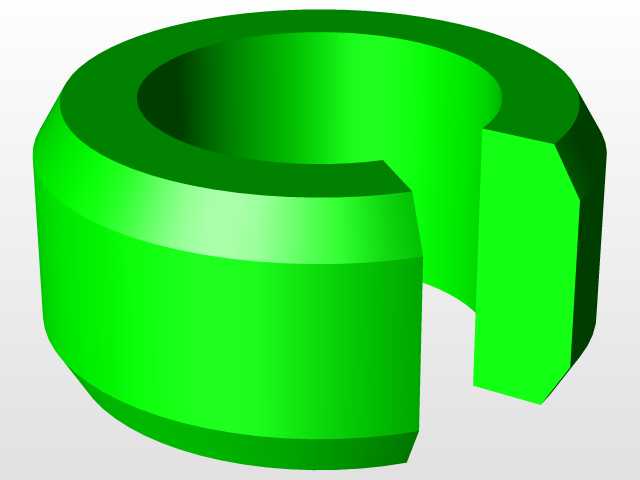

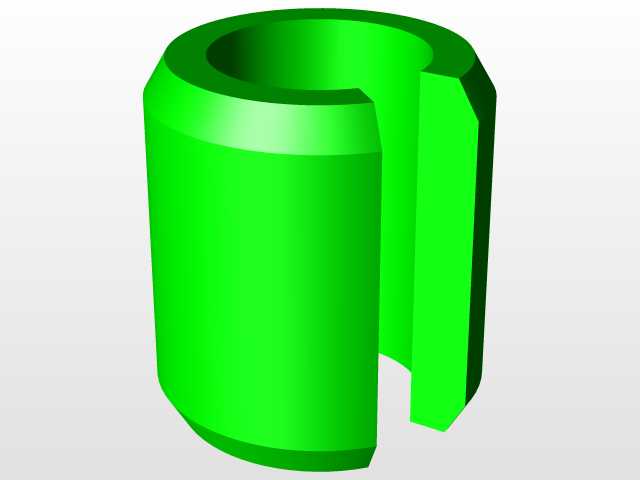

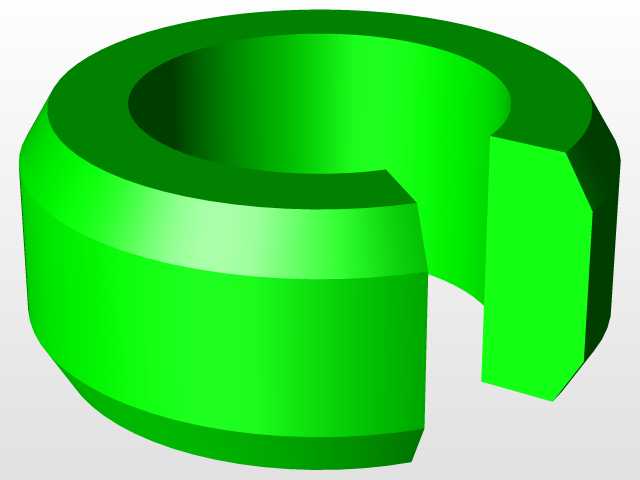

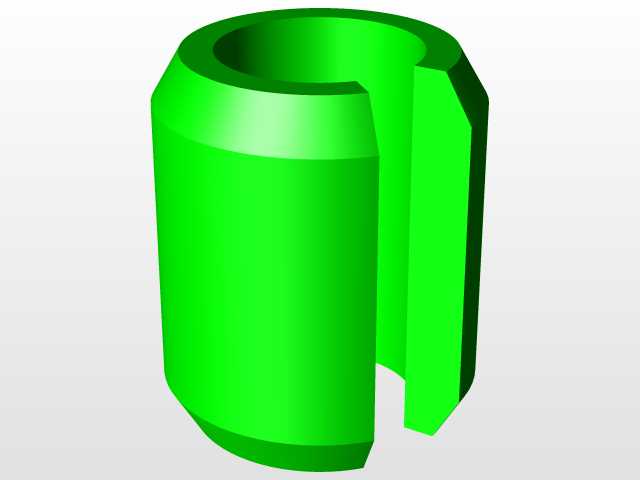

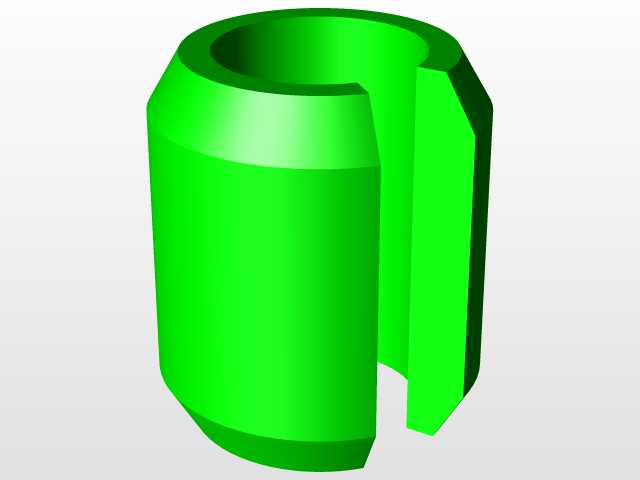

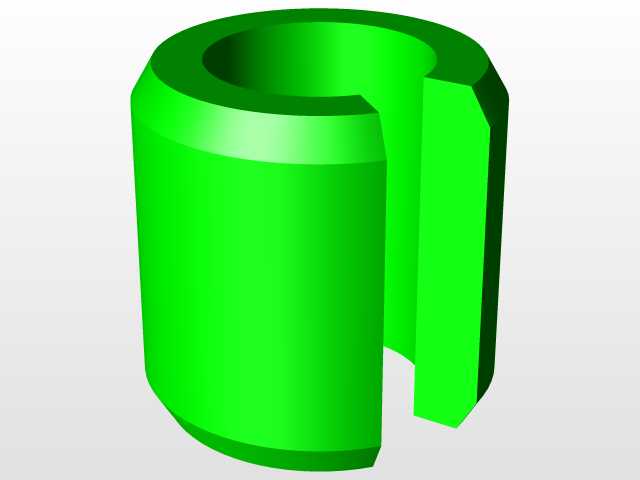

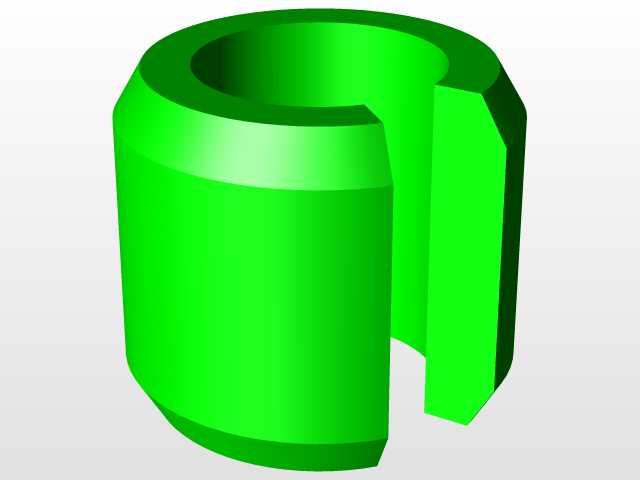

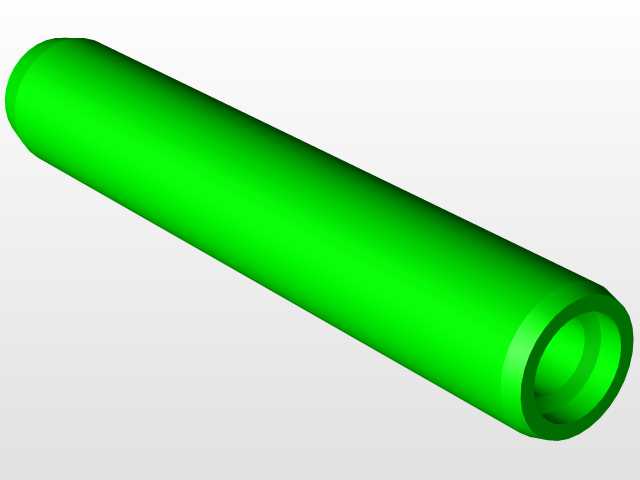

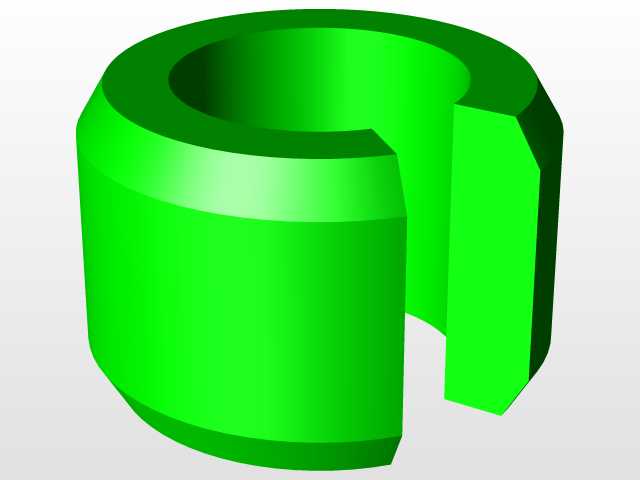

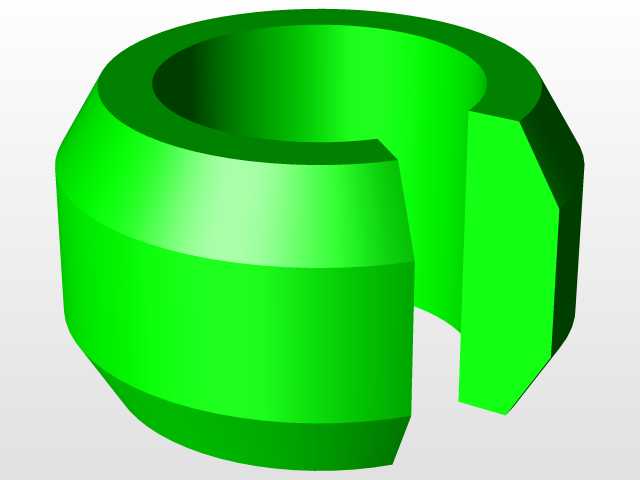

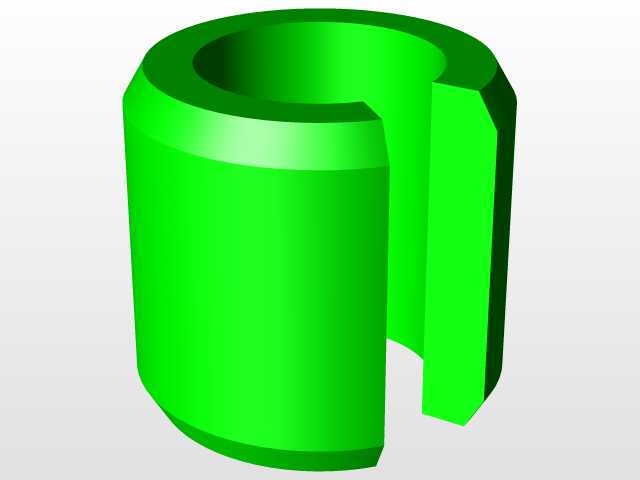

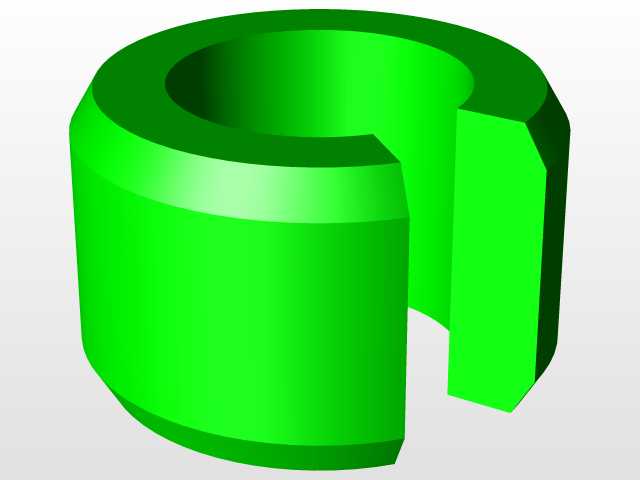

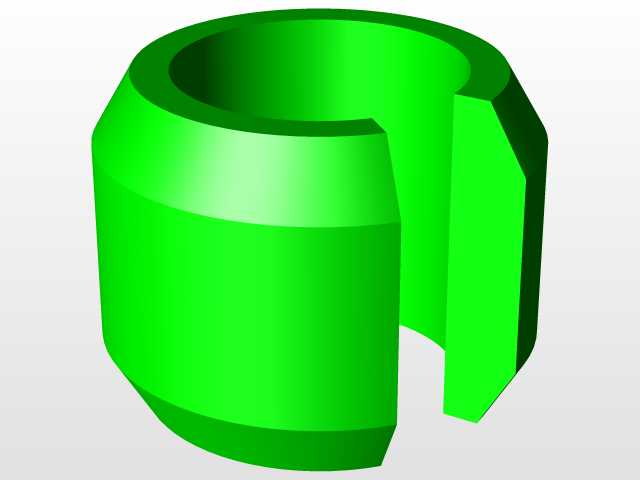

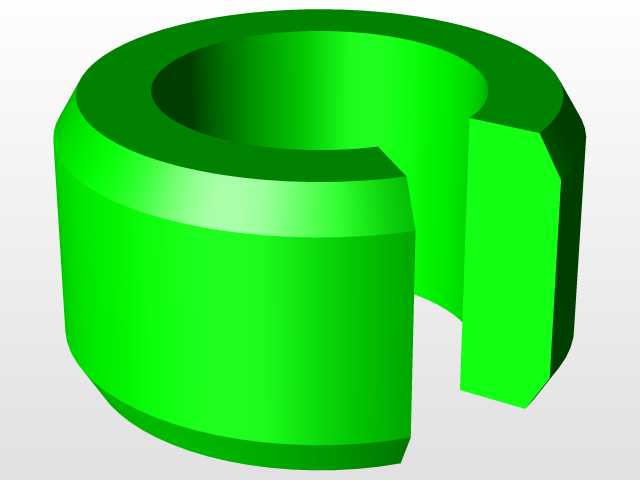

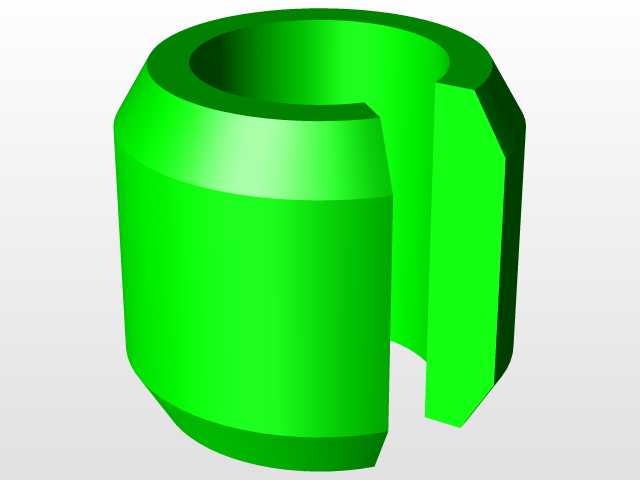

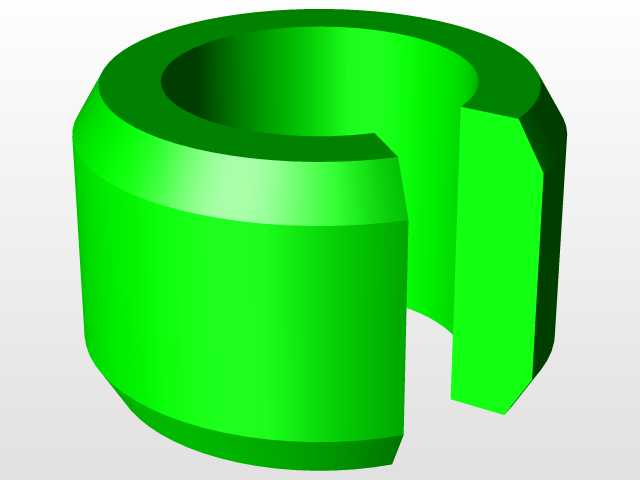

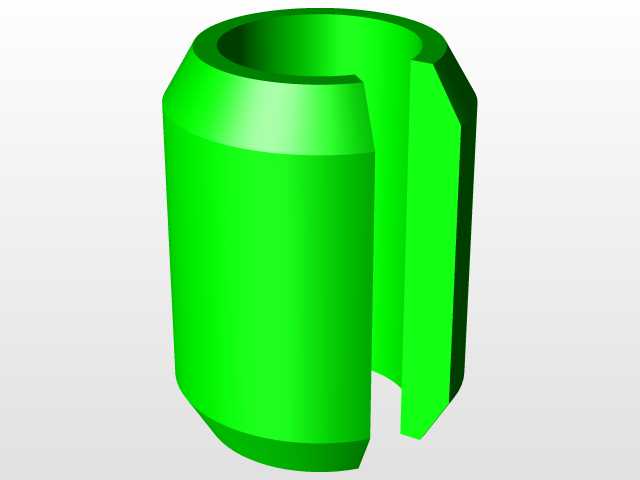

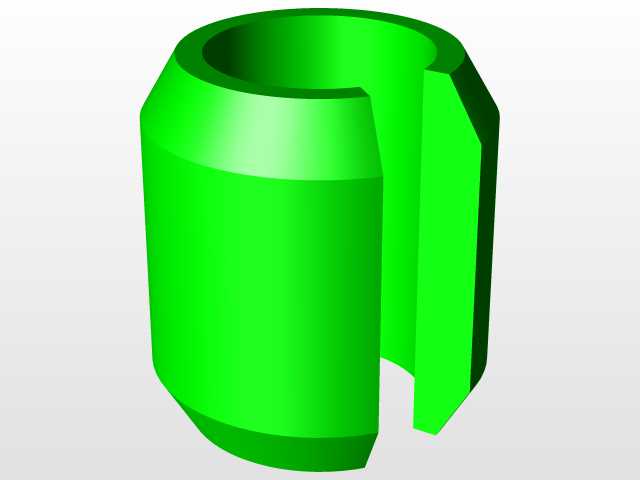

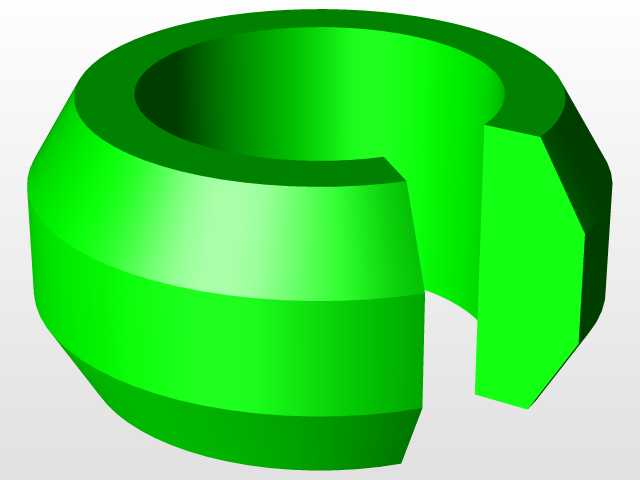

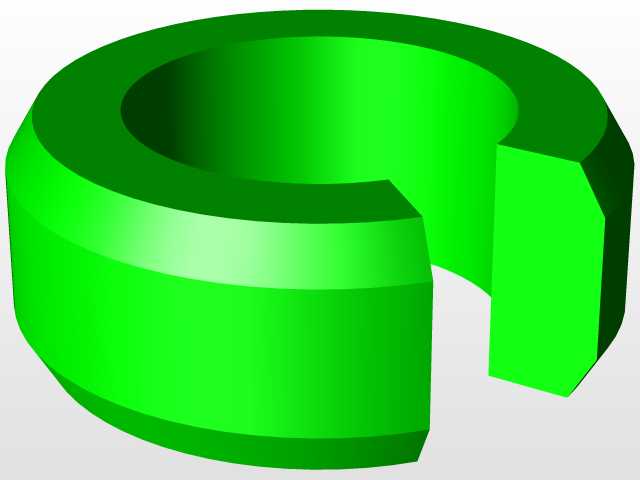

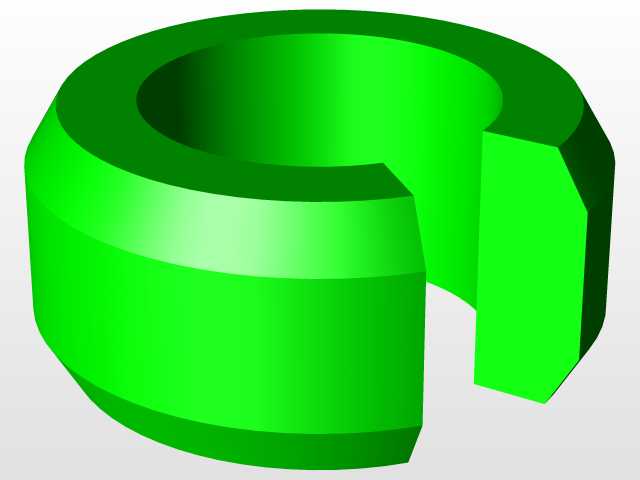

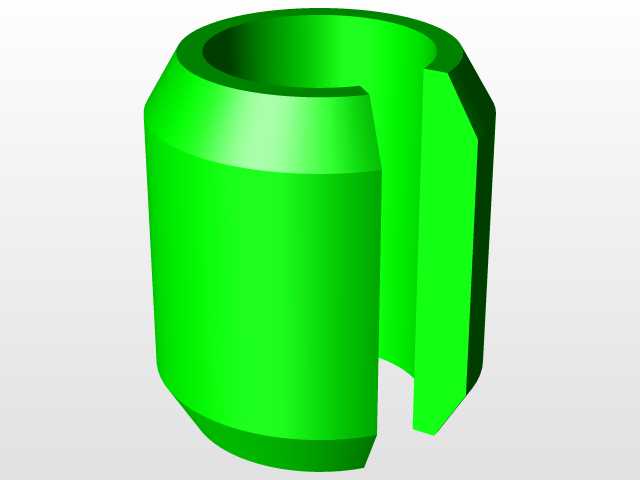

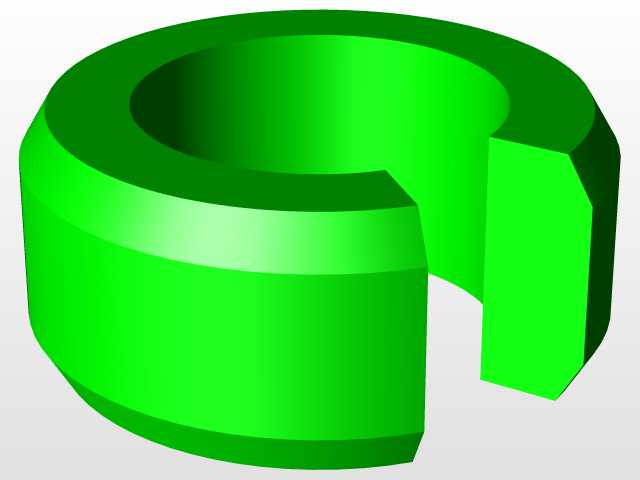

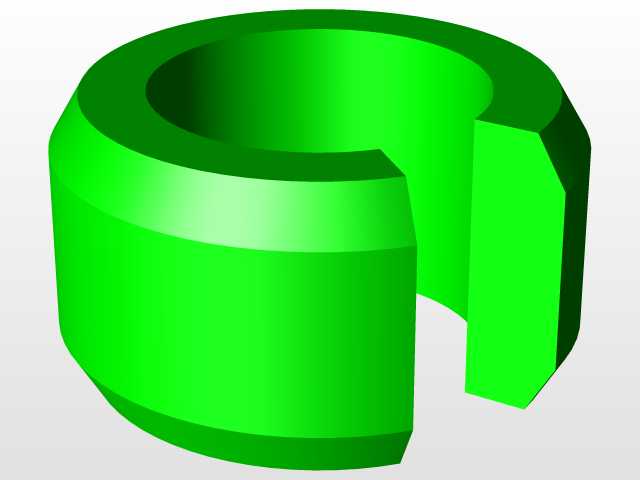

　　这类开槽圆柱引脚在机械装配场景中应用十分广泛，小到精密仪器的模组定位，大到重型设备的机架预装，都能见到这类零件的身影。它的核心作用是在两个被连接件之间提供精准的位置约束，同时可辅助承受一定的横向剪切载荷，部分工况下也能作为临时固定件使用，待主紧固件锁紧后再拆除，或是永久保留在装配结构中分担定位应力。从结构设计来看，这款引脚采用圆柱主体搭配轴向通槽的结构，并非随意开设槽口，槽的宽度、深度以及延伸长度都经过匹配计算：一方面开槽结构能让引脚在压入安装孔时产生可控的径向弹性变形，抵消孔位加工带来的微小公差，避免过盈量过大导致装配困难或是零件开裂，也能防止间隙过大出现定位松旷；另一方面槽的存在可以让引脚适应一定范围内的孔位尺寸偏差，

　　降低配套零件的加工精度要求，压缩整体制造成本。引脚的端部做了小尺寸倒角处理，这处细节是为了压装时能顺利导入安装孔，避免端部毛刺刮伤孔壁，破坏安装面的表面粗糙度，影响后续的定位精度。在实际选型使用时，需要重点关注引脚的外径与安装孔的配合公差，通常这类标准引脚推荐采用过渡配合或是小过盈配合，过盈量需要根据被连接件的材质调整，比如铝合金构件上的安装过盈量要小于钢制构件，防止软质材料被胀裂。引脚的有效长度需要根据被连接件的叠层厚度确定，压装后引脚端面通常不高出被连接件的安装平面，避免干涉其他相邻零件的装配。轴向开槽的位置需要避开主要的剪切受力方向，让槽口处于载荷的垂直方向，最大化保证引脚的抗剪强度，避免槽口处出现应力集中导致断裂。

　　在自动化装配线的工装夹具设计中，这类引脚常作为工件的定位基准使用，配合快换夹具实现不同型号工件的快速定位装夹，开槽带来的弹性让工件拆装时不需要过大的压入力，能减少工件表面的压装损伤，同时长期反复拆装后依然能保持足够的定位精度，不会因为磨损出现定位偏移。在液压阀组、气动元件的集成块装配中，这类引脚也用来确定阀块之间的相对位置，防止密封圈错位导致的泄漏问题，相比普通的实心圆柱销，它对安装孔的铰孔精度要求更低，现场维修更换时不需要专门的铰孔工具，用普通钻头修整孔位后就能完成装配，大幅降低设备的现场维护难度。
