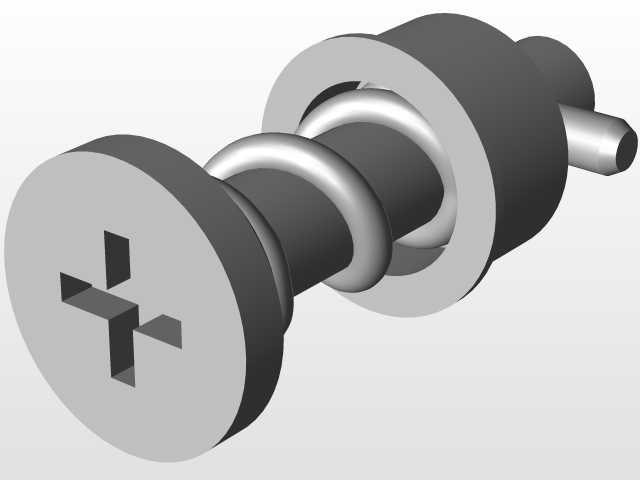

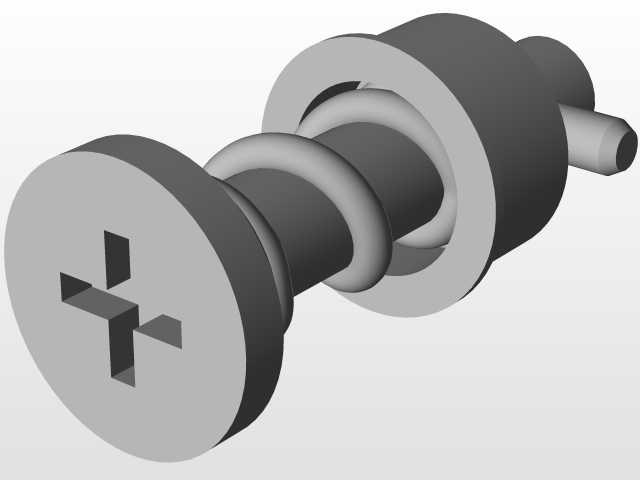

十字盘头弹簧锁销式凸轮锁紧铰链结构

　　该结构属于快开快锁类机械连接组件，核心集成了十字盘头驱动端、螺旋弹簧、导向轴套与侧置锁止销，可同时实现铰链铰接与凸轮锁紧的双重功能，在需要频繁开合、快速锁止的机电设备舱门、军用装备检修口、工业设备防护盖板场景中应用广泛。设计阶段优先考虑了单手操作的便捷性，十字槽驱动端适配常规十字螺丝刀，也可通过手拧实现初步预紧，弹簧的预紧力经过匹配计算，在锁止状态下可提供持续的轴向压紧力，避免设备运行过程中因振动产生松脱，解锁时仅需按压或旋转驱动端，即可带动内部凸轮结构推动侧锁销回缩，快速解除锁止状态，无需额外拆卸紧固件。结构的导向轴段与安装基座的孔位采用H7/h6间隙配合，保证铰接转动过程无卡滞，轴套端面与安装面的贴合度控制在0.05mm以内，

　　避免长期转动出现偏磨。侧置锁销的伸出量设计为3mm，可卡入对应安装座的卡槽内，锁止后可承受不小于500N的轴向拉脱力，满足户外设备、军用装备的抗冲击、抗振动使用要求。弹簧的有效圈数、线径经过刚度校核，在全压缩行程内不会出现并圈现象，疲劳寿命满足10000次以上开合循环要求。外形设计上，驱动端采用盘头结构，外露于安装面的高度控制在8mm以内，避免突出部分勾挂外物，整体结构的最大外径为16mm，安装时仅需在基体上开设直径12mm的贯通安装孔，侧面加工对应锁销卡槽即可完成装配，无需复杂的配套加工工序。该结构可替代传统的螺栓加铰链的分体式连接方案，减少零部件数量，降低装配工时，同时锁止可靠性更高，在需要快速启闭的检修部位，

　　相比普通紧固件可节省70%以上的操作时间。结构的所有运动部件均做了圆角过渡处理，避免应力集中，轴类零件采用调质处理，表面硬度达到HRC28-32，耐磨性能满足长期反复转动、锁止的使用需求，弹簧采用碳素弹簧钢制作，表面做发黑防锈处理，适配潮湿、多粉尘的复杂工况环境。
