带法兰凸缘的空心衬套结构设计

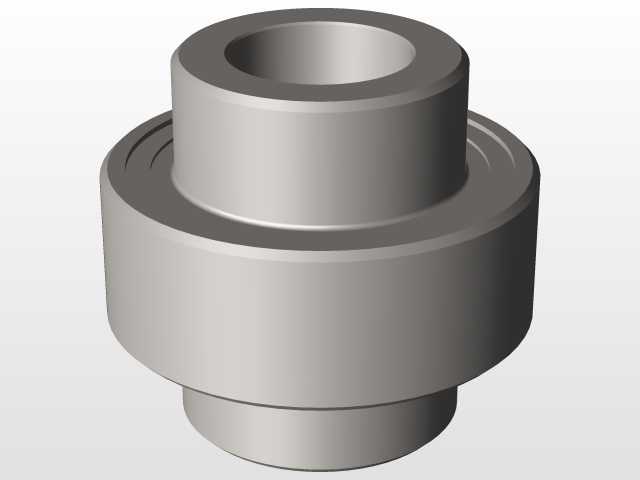

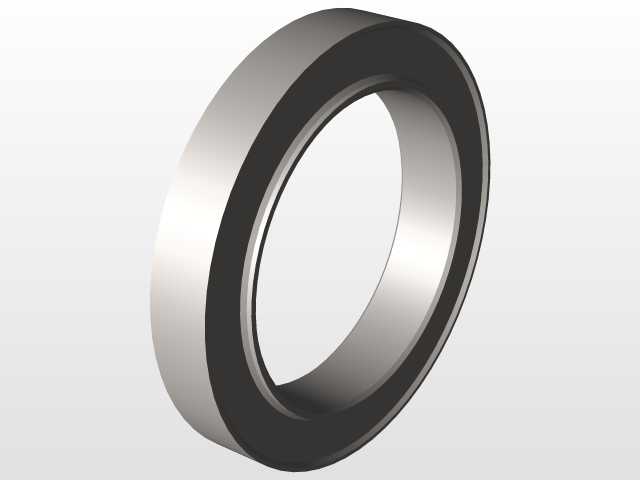

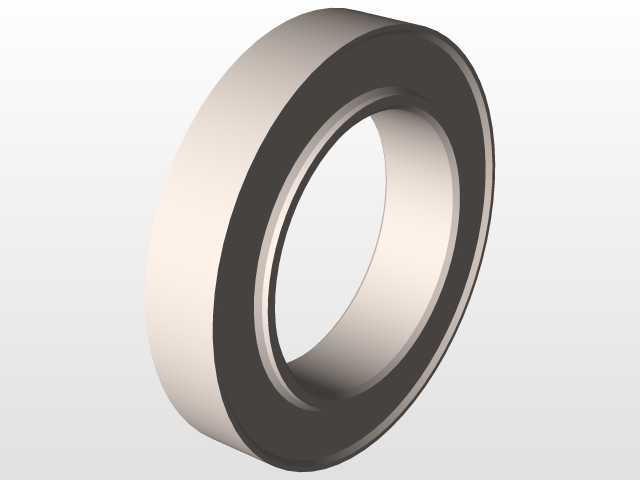

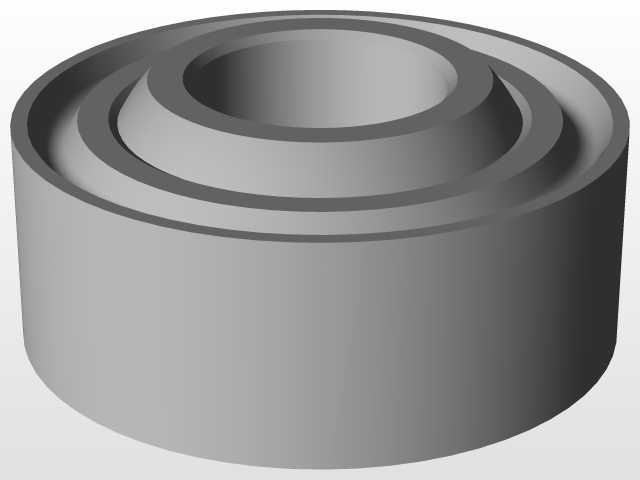

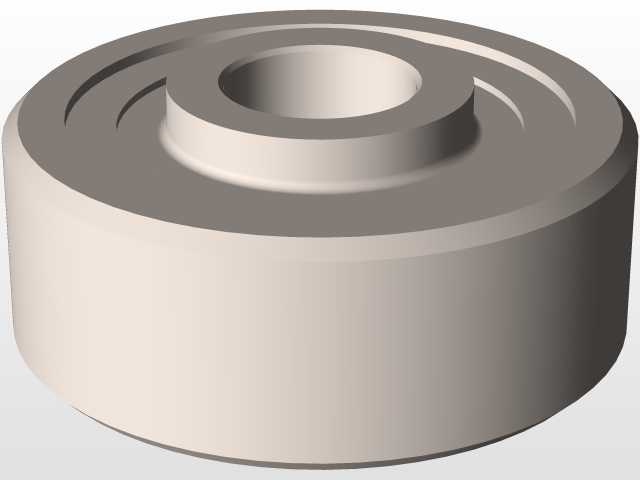

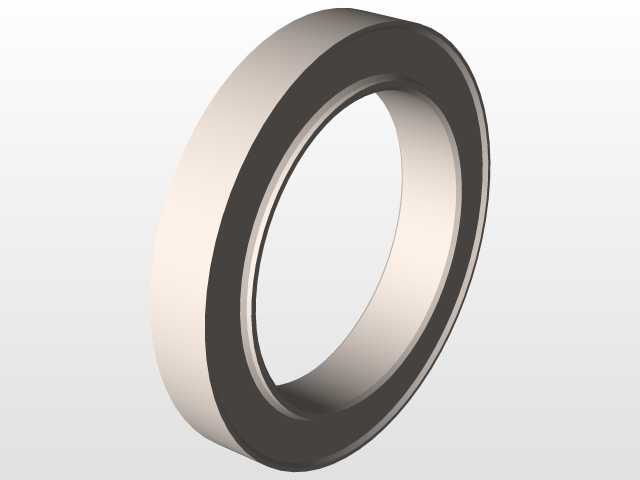

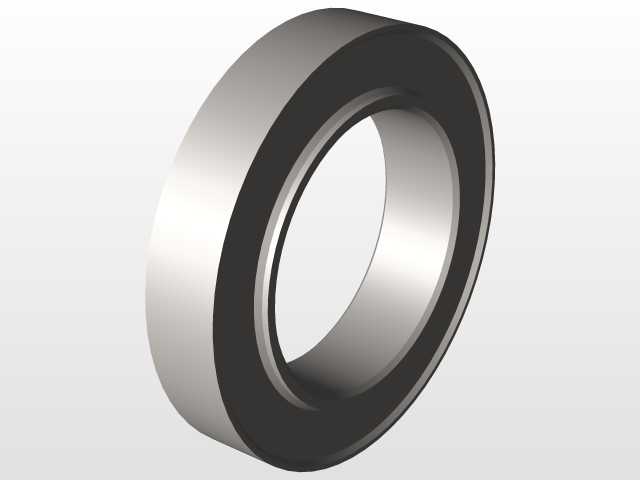

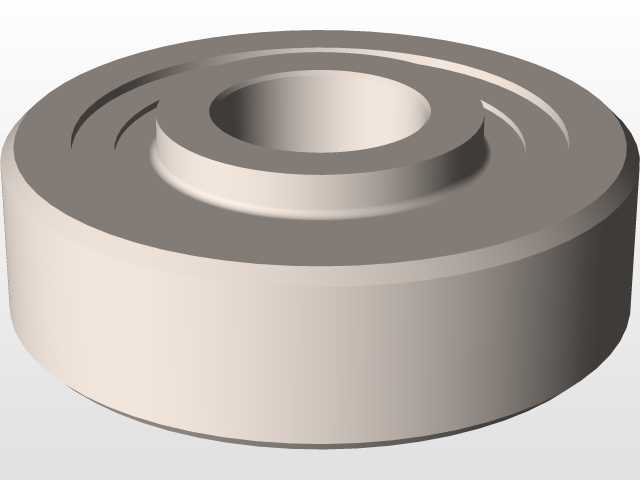

　　这类带凸缘的空心衬套，在各类机电设备、工装夹具、传动机构里的应用场景十分广泛，最常见的是作为轴系的定位支撑、穿线过孔的防护衬套，或是不同材质构件间的隔离衬垫使用。从结构设计逻辑来看，上端的圆盘凸缘是核心的限位结构，安装时凸缘端面会完全贴合安装基体的表面，既可以限制衬套沿轴向的窜动，也能分散衬套承受的轴向压应力，避免衬套压入安装孔后出现下沉、偏移的问题。下部的圆柱段外径与安装基体的预制孔采用过渡配合设计，装配时可通过压装方式完成固定，不需要额外的紧固件就能实现可靠定位，适合批量装配的生产线作业场景。空心的内孔设计一方面是为了穿过传动轴、线束或是管路，另一方面也能在保证结构强度的前提下降低零件自重，减少材料消耗。从安装边界来看，

　　设计时需要重点控制凸缘的外径与厚度，凸缘外径通常要比下部圆柱段大出足够的尺寸，保证压装后有足够的接触面积承担轴向载荷，避免凸缘被压溃或是嵌入安装基体；下部圆柱段的长度需要匹配安装基体的厚度，通常会比安装孔深度略短0.1到0.2毫米，避免装配后衬套端面突出影响其他构件的安装。内孔的尺寸公差需要根据穿过件的配合要求确定，如果是作为滑动支撑衬套使用，内孔与轴的配合间隙需要控制在合理范围，保证轴转动时不会出现卡滞，同时也要避免间隙过大导致晃动量超标。这类零件的外形虽然简单，但在建模时需要重点处理凸缘与圆柱段的过渡圆角，圆角半径不能过大，否则会导致装配时凸缘无法完全贴合安装面，也不能过小，避免应力集中导致零件在受载时从过渡位置断裂。实际选型时，还要结合使用场景的载荷特性调整壁厚，如果是承受较大径向载荷的工况，需要适当增加圆柱段的壁厚，提升整体的抗变形能力；如果仅作为过孔防护使用，可以适当减小壁厚，降低整体重量。
