铰接式机械连接锁扣结构设计

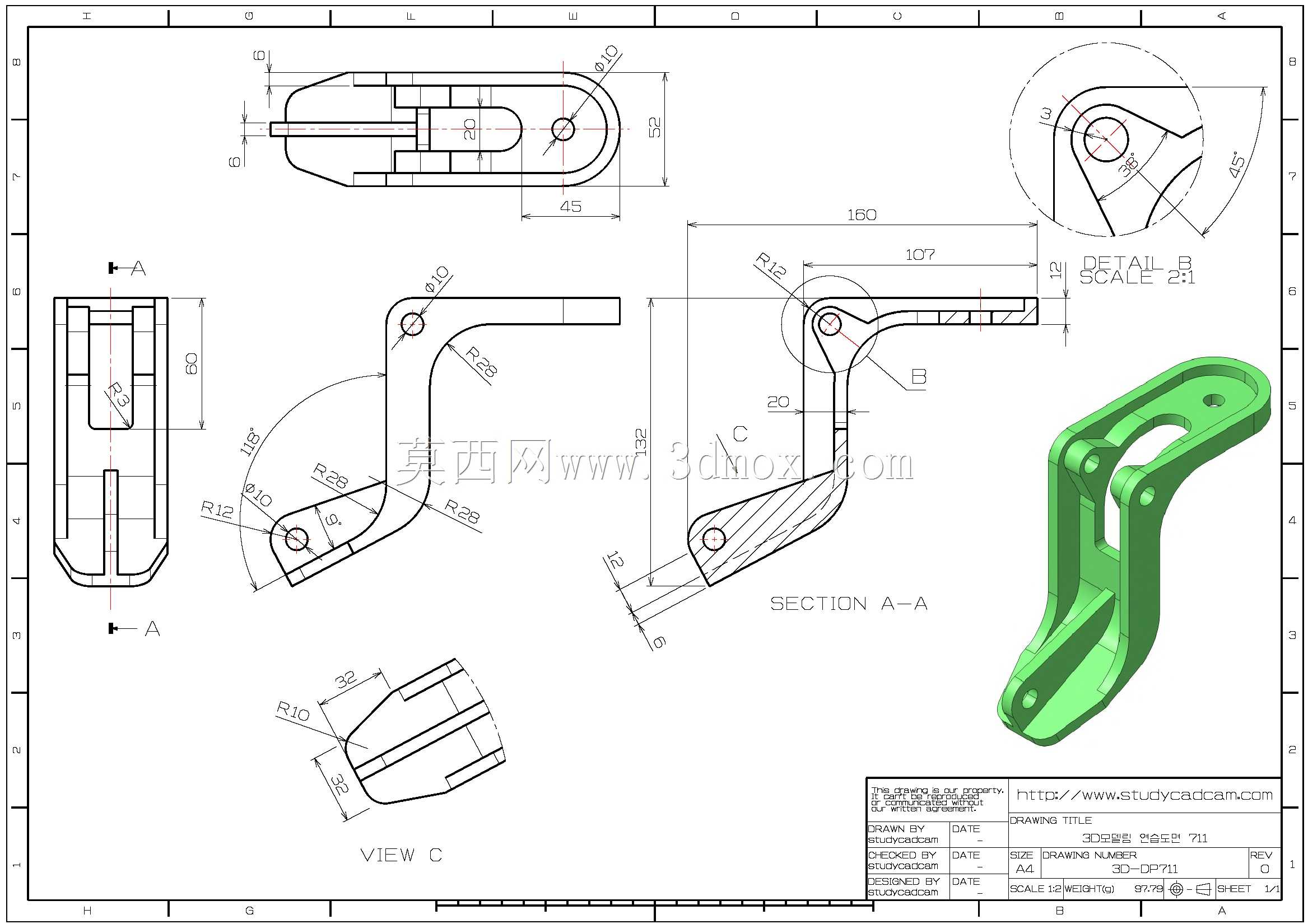

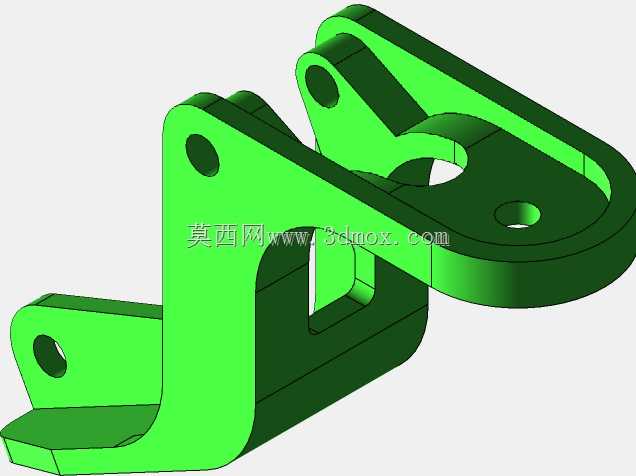

该铰接式锁扣构件主要应用于工业设备舱门、工装夹具快拆结构、小型工程机械防护盖板的锁紧连接场景，在需要频繁开合、快速拆装的机械部位承担连接锁紧与铰接定位的核心作用，可替代传统螺栓紧固结构，大幅降低设备日常维护、部件更换时的拆装耗时，同时保证连接部位的结构强度与定位精度，避免频繁拆装带来的连接孔位磨损、锁紧力衰减问题。从功能特性来看，该构件采用一体化铰接联动设计，主体分为固定基座与活动锁臂两个核心部分，固定基座上预留的三个同轴安装孔可通过螺栓与设备基体牢固连接，安装后基座贴合面与设备安装面完全贴合，不会出现局部应力集中的问题；活动锁臂与基座通过铰接轴实现绕轴转动，锁臂端部的钩型结构可与配套的锁座配合实现扣合锁紧，锁臂上的镂空减重槽在不降低结构抗弯强度的前提下减少了构件整体重量，同时预留的锁止孔可加装保险销，避免设备运行过程中受振动影响出现锁扣意外脱开的问题。在设计思路上，该构件优先考虑了受力合理性与安装便捷性，整体采用等强度设计逻辑，对铰接部位、锁钩受力部位做了局部加厚处理，圆角过渡避免应力集中，所有安装孔位的位置公差控制在合理范围内，保证安装时无需额外修配即可实现顺畅的开合动作；外形轮廓做了倒角去毛刺处理，避免安装使用过程中划伤操作人员。从安装边界来看，该构件固定基座的安装孔位呈三角形分布，安装时需在设备基体上预留对应位置的螺纹孔，活动锁臂的转动行程范围内无其他结构干涉，锁合状态下整体突出安装面的高度较低，不会占用过多设备外部空间，适配厚度在8-15mm的盖板或舱门的锁紧需求，可在常规车间环境下长期稳定工作，适配轻度冲击、持续振动的工况使用，锁紧状态下可承受沿锁合方向数百牛的拉拽力，满足多数通用工业设备的快拆锁紧需求。
