内燃机活塞连杆组件结构设计展示

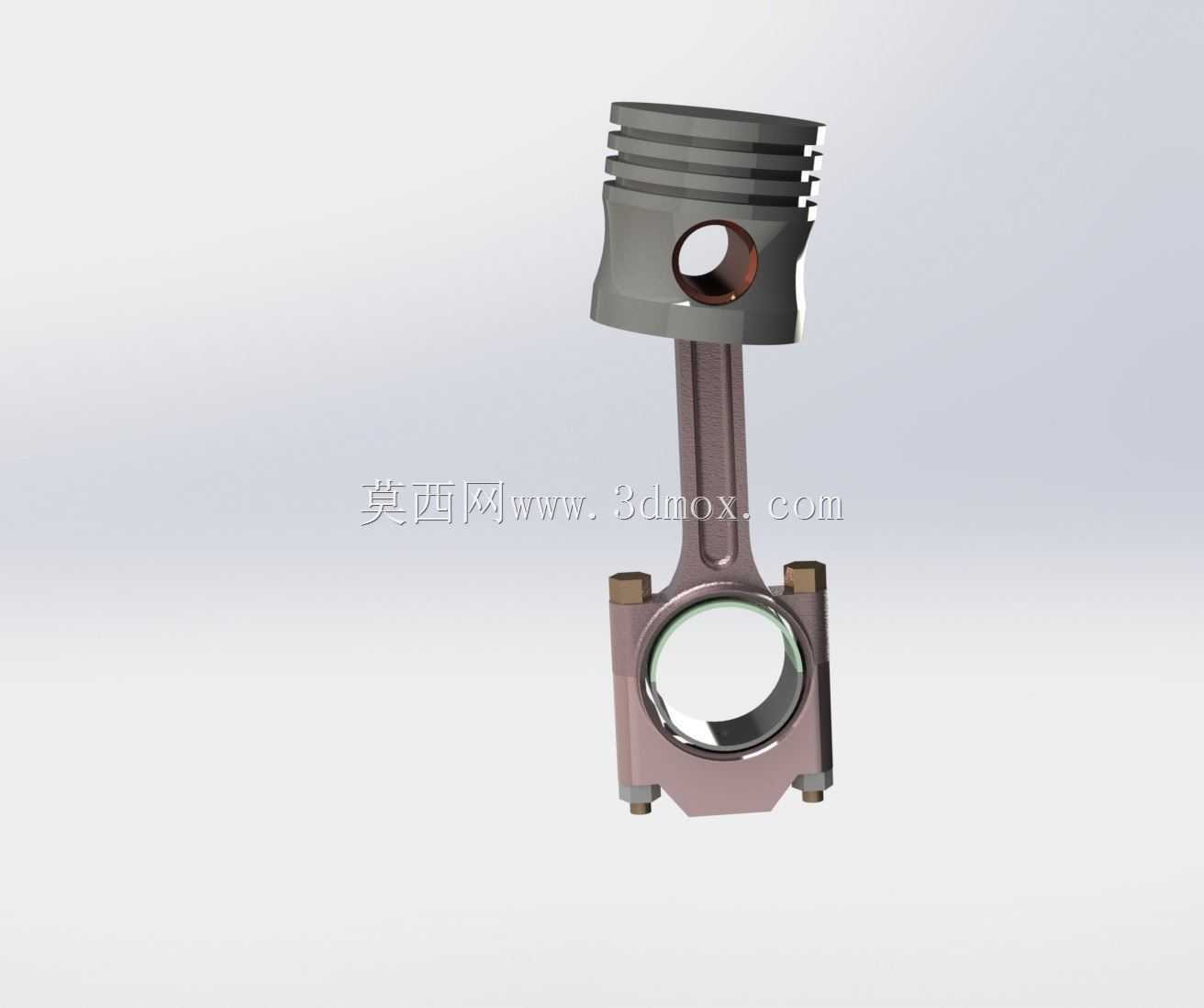

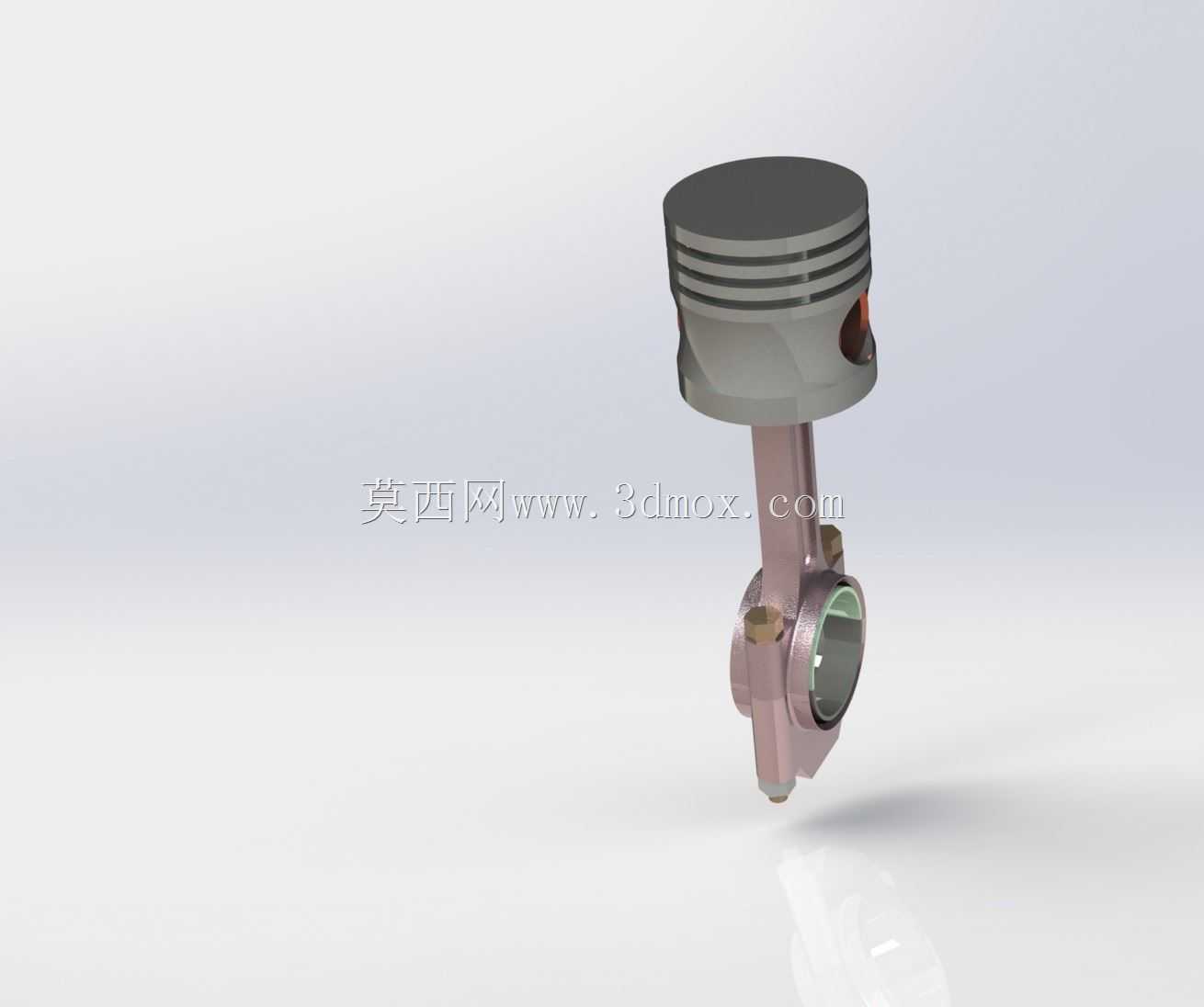

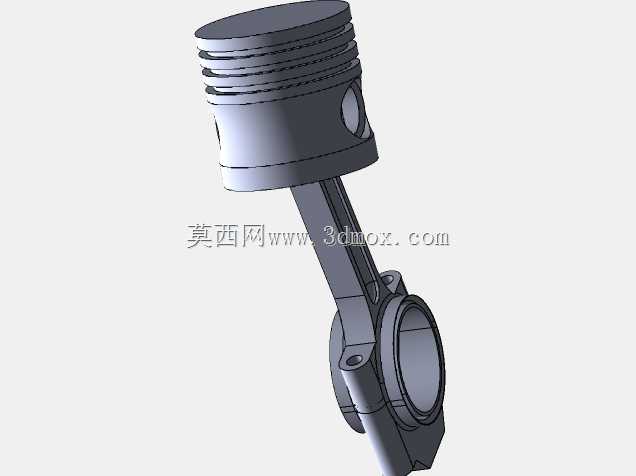

　　这套活塞连杆组件是内燃机核心往复运动部件，在整机动力转换环节承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量通用汽油机、摩托车动力单元以及小型通用动力设备的动力输出结构。从实际工况出发，活塞头部设置多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高温高压燃气，避免做功行程气体下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧引发积碳与排放超标问题。活塞销孔采用浮动式设计边界，销孔与活塞销之间保留合理配合间隙，工作过程中活塞销可在孔内缓慢转动，保证销座受力均匀，避免局部应力集中引发的疲劳开裂，销孔两端设置卡环槽，用于安装限位卡簧，防止活塞销轴向窜动刮蹭气缸内壁。

　　连杆部分采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小整机高速运转时的惯性力负载，连杆小头端镶嵌铜质衬套，与活塞销形成转动副，衬套内表面开设油槽，可承接曲轴箱飞溅上来的润滑油形成稳定油膜，降低摩擦副磨损速率；连杆大头端采用剖分式结构，通过连杆螺栓与连杆盖紧固，剖分面加工有定位结构，保证装配后大头孔圆度符合设计要求，大头孔内安装轴瓦，与曲轴连杆轴颈形成转动配合，轴瓦表面的减磨合金层可在润滑油膜建立前承担短时干摩擦负载，避免轴颈表面拉伤。设计过程中需要严格控制活塞裙部的型线参数，考虑到活塞工作时头部温度高于裙部，热膨胀量更大，裙部预先加工成椭圆形，短轴方向沿活塞销轴线方向，抵消热变形与侧压力带来的形变，

　　保证活塞在气缸内往复运动时不会出现卡滞。活塞顶部的凹坑形状匹配燃烧室设计，可在压缩行程末期引导气流形成合理滚流，提升油气混合均匀度，优化燃烧效率。安装边界上，活塞裙部与气缸壁之间保留微米级配合间隙，兼顾密封性能与运动灵活性；连杆大头孔的中心距尺寸直接影响发动机压缩比，加工与装配过程中需要严格控制该尺寸公差，避免压缩比偏差引发的爆震或动力不足问题。组件整体的质量分配经过严格配重，同一台发动机内的各缸活塞连杆组件质量差控制在极小范围内，降低曲轴运转时的不平衡振动，提升整机运行平顺性。在实际运维场景中，这套组件的磨损状态直接决定内燃机的大修周期，活塞环磨损、连杆衬套间隙过大、活塞销座疲劳裂纹都是常见的故障模式，

　　建模过程中对各配合面的公差带、应力集中位置的圆角过渡都做了精准还原，可直接用于教学演示、结构拆解培训以及新机型改型设计的参考基准，帮助结构设计人员快速理解往复运动部件的受力逻辑与设计要点，规避常规设计中容易忽略的配合间隙、热膨胀补偿、润滑路径布置等细节问题。
