内燃机活塞组件结构设计

项目分类:发动机 发布时间:2022-07-30 ID:687486
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计
  • 内燃机活塞组件结构设计

  这套活塞连杆组件是内燃机核心运动部件,直接决定动力输出的平顺性与整机可靠性,日常做动力总成匹配时,这类部件的结构细节往往是调校阶段最容易出问题的环节。先从实际应用场景说,这类结构广泛适配小排量通用汽油机、摩托车发动机以及小型通用动力设备,工作时需要在燃烧室高温高压燃气的推动下做往复直线运动,再通过连杆把直线运动转化为曲轴的旋转运动,整套运动副的配合精度直接影响整机的压缩比、漏气量与机械损耗。

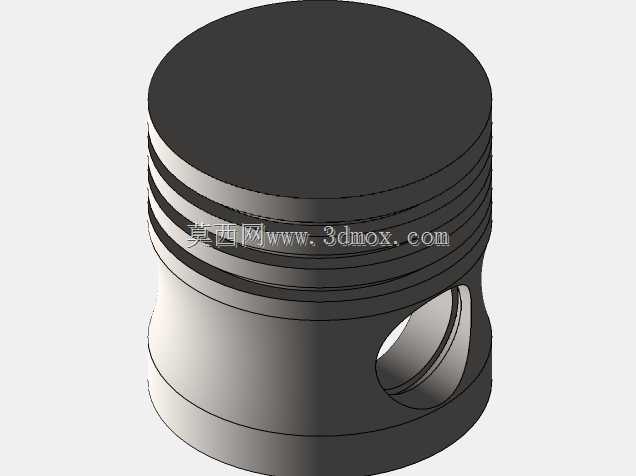

  从功能特性来看,活塞头部设计了多道环槽结构,最上方两道为气环安装位,用来密封燃烧室的高压燃气,避免燃气下窜到曲轴箱稀释机油,最下方一道为油环安装位,用来刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部采用了变椭圆型线设计,冷态下裙部截面为椭圆形,长轴垂直于活塞销孔方向,工作时受热膨胀以及受侧压力作用产生变形后,裙部会趋近正圆形,保证和气缸壁之间保持均匀的配合间隙,既不会出现冷态敲缸,也不会出现热态拉缸的故障。活塞销孔采用了半浮式安装匹配设计,销孔内侧加工有卡簧槽,安装活塞销后用卡簧限位,避免活塞销轴向窜动刮伤气缸壁。

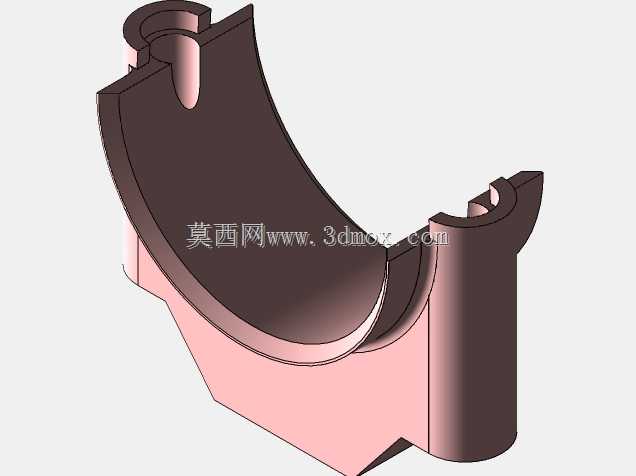

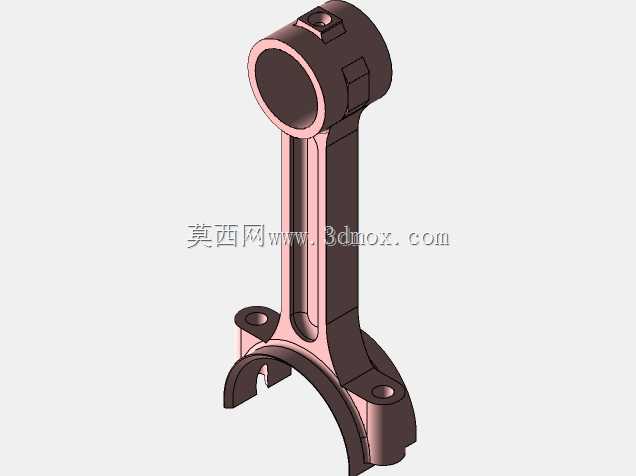

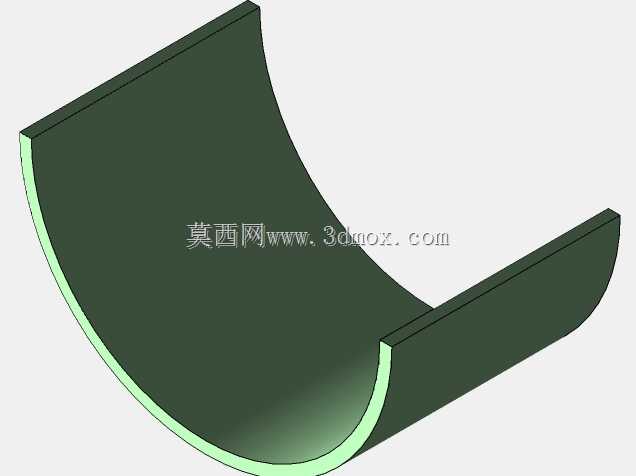

  设计思路上,首先要考虑的是热负荷承载能力,活塞顶部直接接触燃烧室的高温燃气,工作瞬间温度可达上千摄氏度,所以顶部厚度做了梯度加强,从中心到边缘逐步过渡,既保证足够的结构强度承受燃气爆发压力,也能控制整体重量,降低往复运动的惯性力。活塞环槽的下侧面做了微角度倾斜处理,工作时气环在气体压力作用下能更好地贴合环槽下侧面与气缸壁,提升密封效果。连杆部分的设计重点是刚度与重量的平衡,杆身采用工字型截面,相比等截面圆杆,在相同重量下能获得更高的抗弯刚度,承受活塞传递的爆发压力以及往复运动产生的惯性力时不会出现过量变形,避免活塞偏磨。连杆大头采用分体式设计,方便和曲轴连杆轴颈的装配,结合面加工有定位结构,保证装配后轴瓦的同轴度,避免运转时轴瓦偏磨烧蚀。

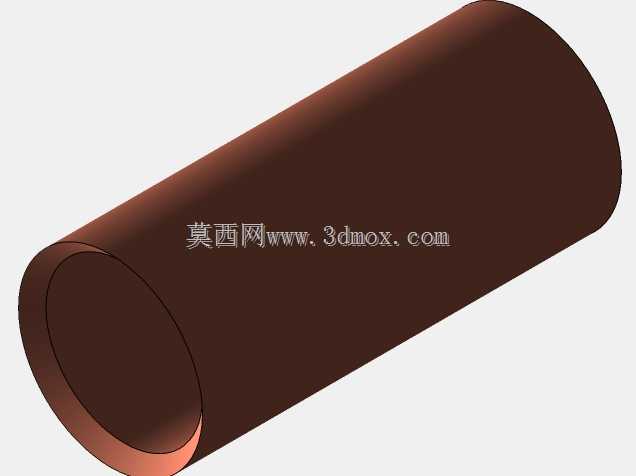

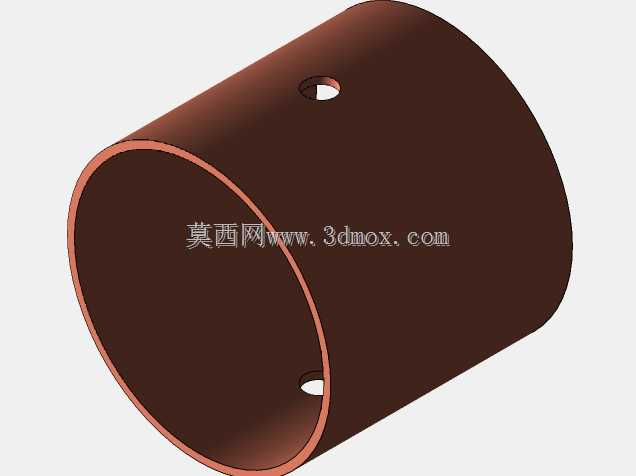

  关于外形尺寸与安装边界,活塞的外径尺寸需要和对应缸径的气缸套做分组选配,配合间隙控制在0.02-0.04mm区间,根据不同材质的热膨胀系数做微调。活塞的总长度需要满足上止点时不碰气门、下止点时不脱出气缸套的行程要求,活塞销孔的中心到活塞顶部的压缩高度尺寸,直接影响整机的压缩比,设计时需要严格控制公差,一般公差带控制在0.01mm级别。连杆的中心距尺寸决定了活塞的运动行程,需要和曲轴的曲柄半径匹配,中心距偏差过大会直接改变实际压缩比,造成动力输出异常。连杆大头的孔径需要和曲轴连杆轴颈尺寸匹配,安装轴瓦后保持合适的配合间隙,保证运转时能形成稳定的润滑油膜。连杆小头的孔径和活塞销外径匹配,采用间隙配合,保证活塞销在工作时能小幅转动,让磨损均匀分布。安装时需要注意活塞的朝前标记,一般活塞顶部会有箭头或者凹点标记,装配时标记朝向发动机前端,避免气门凹坑位置和气门运动轨迹干涉,同时连杆的喷油孔需要朝向发动机受力侧,保证活塞裙部能得到足够的机油润滑冷却。另外活塞的重量需要做分组选配,同一台发动机上的活塞重量差控制在5g以内,连杆的重量也需要做大小头重量分组,避免运转时出现过大的不平衡量,造成发动机振动超标。
