带三角安装法兰的90度金属弯管结构

　　在流体输送、气动控制、小型动力设备的管路布设场景中，这类带三角安装法兰的弯管是改变管路走向同时兼顾安装稳定性的常用连接件，不同于常规无安装座的标准弯管，该结构直接在弯管的一端集成了三角布置的安装法兰，省去了额外焊接法兰、加装固定支架的工序，能直接通过法兰上的三个安装孔完成与设备主体、阀组或者其他管路端面的刚性连接，大幅降低现场装配的工作量。从实际使用场景来看，这类弯管常应用在空间受限的设备内部管路布局中，比如小型内燃机的进气旁通管路、液压站的局部转向管路、气动设备的气源转向段，这些场景往往没有多余空间布置额外的管夹或者焊接法兰，集成式的法兰结构既能完成90度的管路转向，又能直接实现管路端点的固定，避免管路在流体冲击、

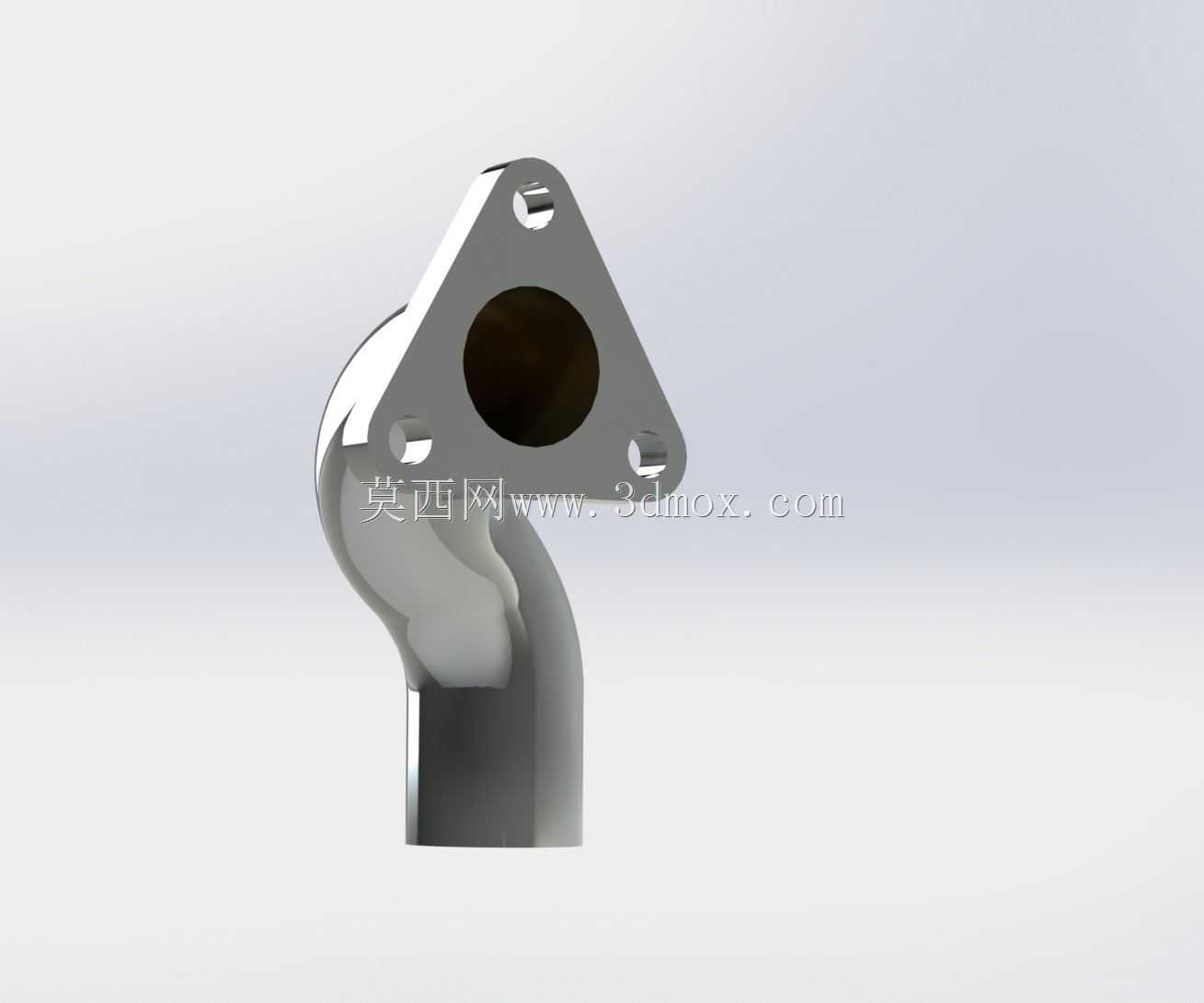

　　设备振动下出现窜动、密封失效的问题。设计层面上，该弯管的流道采用平滑圆弧过渡，没有直角弯折的结构，能最大程度降低流体流经转向段时的局部阻力，减少压力损失，同时避免直角位置出现介质沉积、流道冲刷磨损过快的问题，对于输送含微小杂质的流体、或者对压力损失敏感的气动回路来说，这种平滑过渡的流道设计能有效提升管路系统的运行稳定性。三角法兰的三个安装孔采用等边三角形布置，相比两孔安装的法兰，抗扭转、抗振动的性能更好，在设备持续运行产生振动的工况下，三个固定点能均匀分担受力，不会因为长期振动出现单个紧固件松动、密封面错位泄漏的问题；法兰端面与弯管流道保持严格的垂直公差，安装后能保证密封垫片均匀受压，避免出现局部压合不实导致的渗漏。从安装边界来看，

　　弯管的直线段长度经过匹配设计，法兰安装完成后，另一端的管路接口不会与周边的设备壳体、其他零部件产生干涉，设计建模时已经预留了标准管接头的安装空间，不需要现场额外裁切调整管段长度；弯管的弯曲半径兼顾了流道阻力和空间占用，既不会因为弯曲半径过小导致流道阻力陡增，也不会因为弯曲半径过大占用过多设备内部空间，适配多数紧凑型设备的内部管路布局需求。建模过程中，法兰与弯管主体采用一体化建模思路，没有拆分多个零件进行装配，还原了金属铸造或者一体成型加工的实际工艺状态，法兰上的安装孔做了沉孔或者通孔的适配设计，可根据实际安装需求选用螺栓或者螺钉完成固定，密封面位置预留了标准密封垫片的安装槽位，能直接适配常规的平垫片、O型圈等密封件，

　　不需要二次加工密封结构。在实际选型应用时，这类集成法兰的弯管尤其适合设备出厂前的预装管路，相比现场拼接的弯管加法兰结构，一体化的结构不存在焊接变形导致的法兰端面错位问题，装配一致性更好，能有效降低批量生产时的装配不良率；同时金属材质的本体结构能适配常规的油压、气压、常温流体输送工况，管壁厚度经过强度校核，能承受常规工业管路的工作压力，不会在长期承压下出现管壁开裂、法兰变形的问题。
