法兰式三通连接金属阀体结构设计

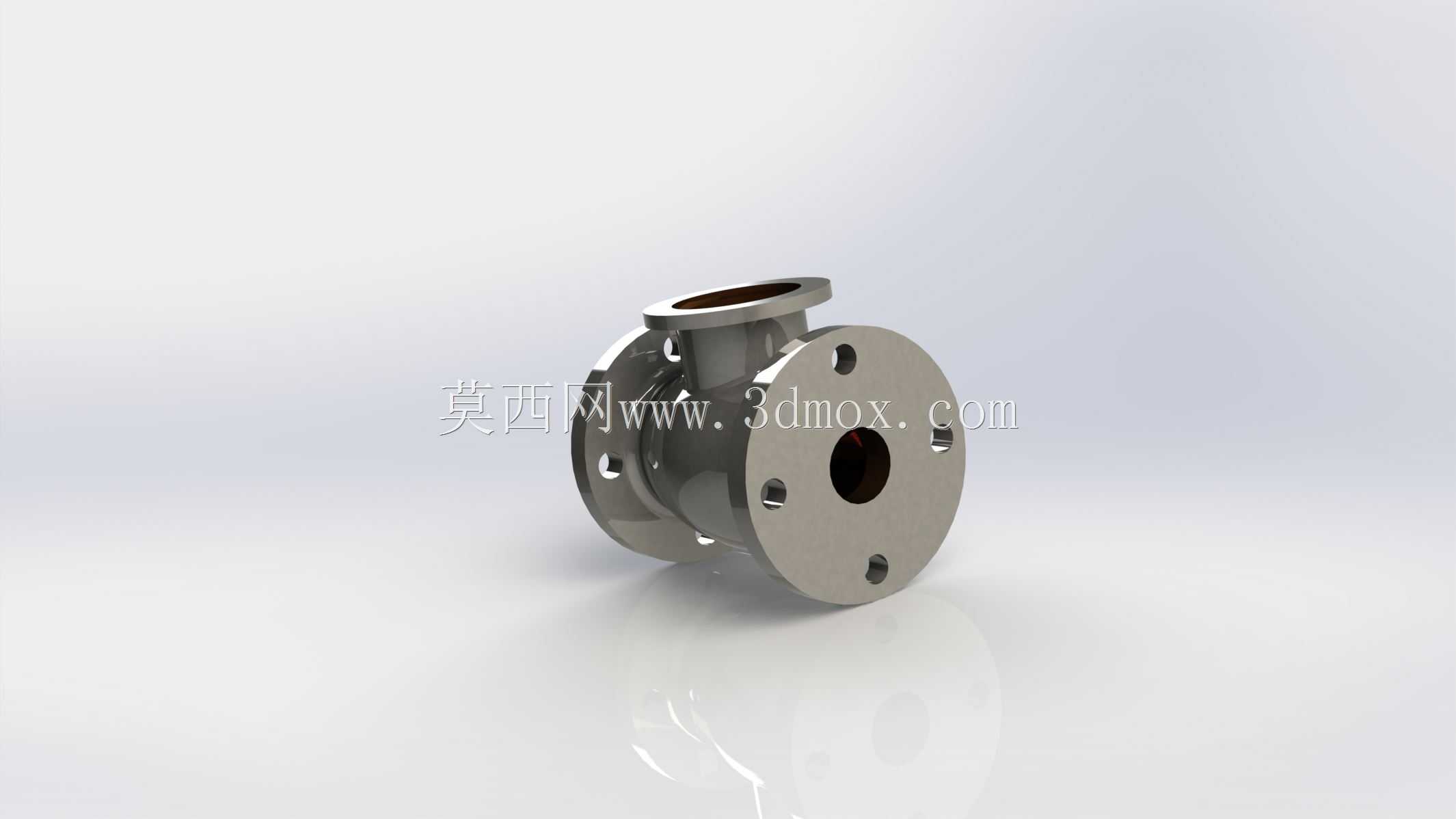

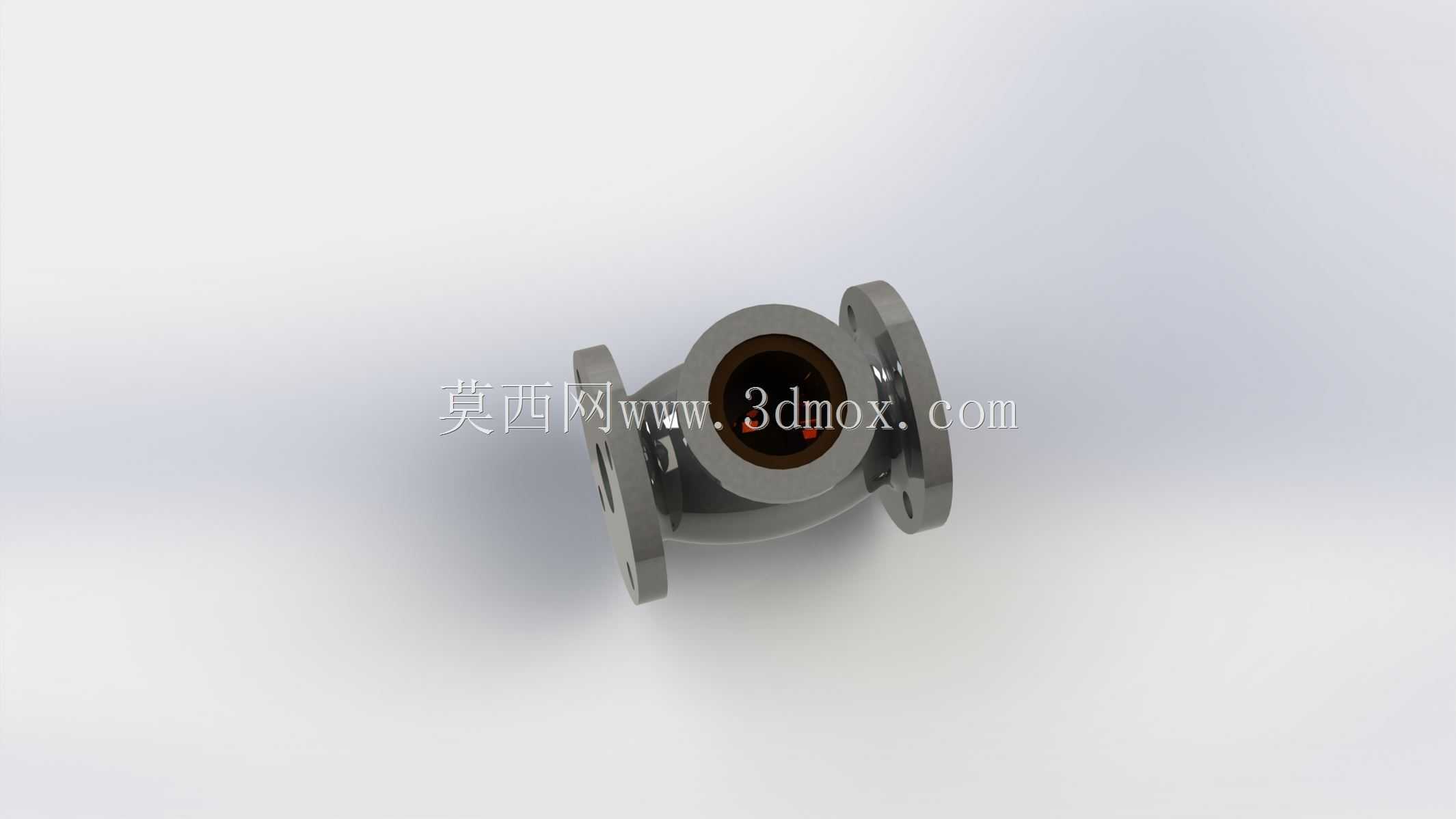

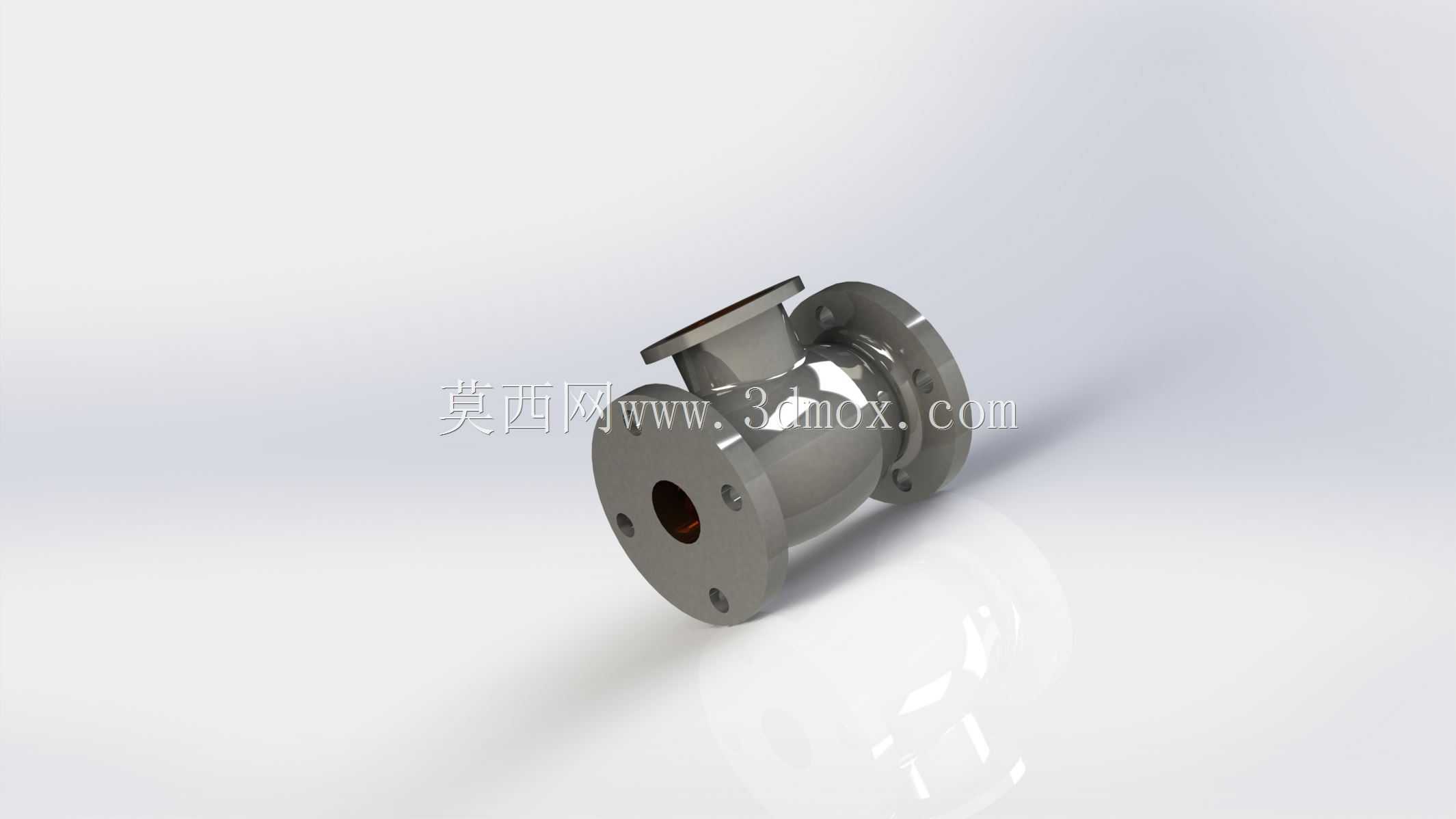

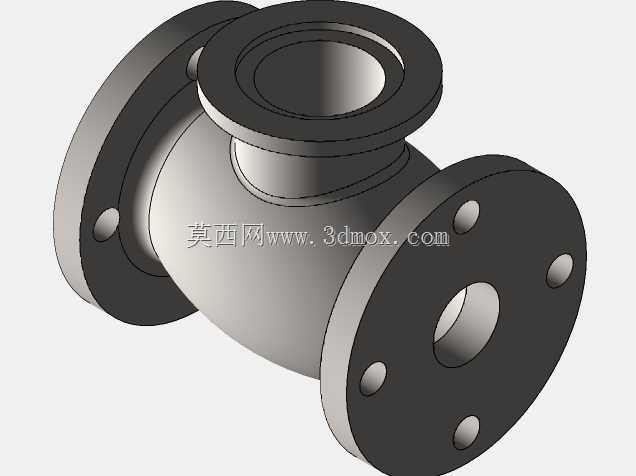

　　在化工流体输送、市政给排水、工业制程管路系统中，这类三通法兰连接的阀体是管路分流、合流作业的核心承压部件，区别于普通两通截断阀，它能在不额外增设管路接头的前提下，实现单路输入双路输出、或是双路输入单路输出的流体路径切换，有效减少管路系统的接头数量，降低介质泄漏的风险点。从结构设计逻辑来看，这款阀体采用一体式铸造壳体加工成型，三个连接端均采用标准法兰对接结构，法兰端面加工有均匀分布的螺栓通孔，安装时可通过配套螺栓与对应管路法兰紧固，中间加装密封垫片即可满足承压密封要求，这种连接形式的优势在于拆装便捷，后期维护时无需大范围拆解相邻管路，即可完成阀体的更换或检修作业。阀体的中腔采用等径流道设计，尽可能降低介质流经阀体时的局部阻力，

　　减少输送过程中的压力损耗，针对不同输送介质的特性，流道内壁可做相应的表面处理，比如输送洁净水时做抛光处理减少结垢，输送腐蚀性介质时做衬层处理提升耐蚀性能。在安装边界的尺寸设计上，三个法兰端的中心高、法兰外径、螺栓孔分布圆直径均匹配对应公称通径的管路标准，安装时无需对相邻管路做额外的改道加工，可直接对接现有标准管路，阀体的整体轴向与径向尺寸经过紧凑化优化，在满足壳体承压强度要求的前提下，尽可能压缩安装占用空间，适配空间局促的管路布设场景，比如车间内密集排布的工艺管线、设备夹层内的给排水管线等场景都能适配。从功能特性来看，这款阀体的壳体壁厚经过强度校核，能满足常规工业管路的公称压力使用要求，法兰端面的密封面采用凸面结构，

　　适配常用的非金属平垫片、金属缠绕垫片等密封件，在额定压力温度范围内可实现长期可靠密封，不会出现介质外漏的问题。设计过程中优先考虑了壳体的应力分布，在法兰与中腔的过渡位置做了圆弧过渡处理，避免应力集中导致的承压开裂问题，三个连接端的同轴度、法兰端面与流道轴线的垂直度都有严格的形位公差要求，保证安装后管路不会出现强制对位产生的附加应力，延长整体管路的使用寿命。在实际选型应用中，这类三通阀体可根据使用场景选配不同的内件，实现截断、调节、分流等不同功能，比如加装截流锥塞可作为三通切换阀使用，加装调节芯可作为分流调节阀使用，适配不同的工艺控制需求。不同于焊接连接的三通管件，

　　法兰连接的形式让它可在管路不停输（带压开孔配套作业除外）的工况下完成拆装，大幅降低管线维护的停机成本，在石化制程、暖通空调循环水、消防供水管网、食品流体输送等多个领域都有广泛的应用场景。建模过程中对法兰螺栓孔的位置度、流道的内壁粗糙度、过渡圆角的尺寸都做了参数化设定，可根据不同的公称通径、压力等级快速调整参数生成对应规格的模型，方便设计人员直接调用到管路装配体中完成整体布局设计，也可作为后续有限元承压分析、流体阻力仿真的基础模型使用，减少重复建模的工作量。
