拉杆式带弹簧复位气动气缸结构设计

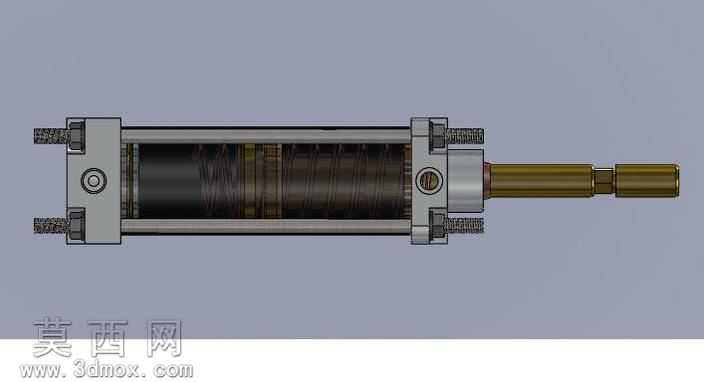

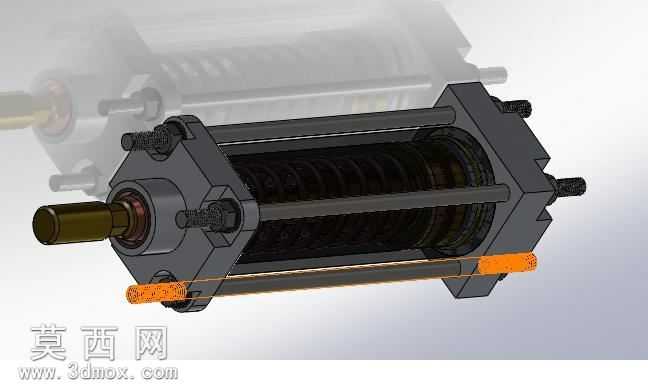

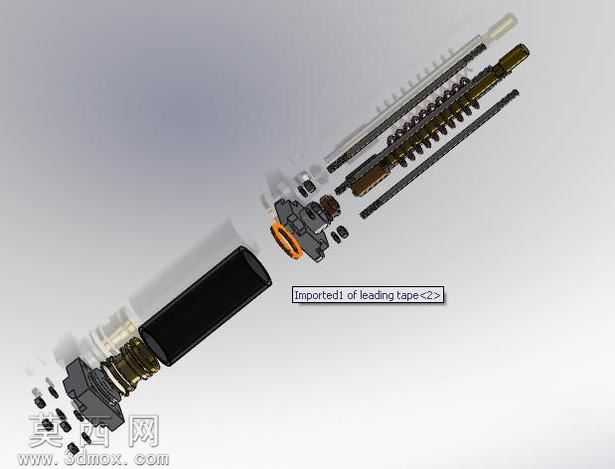

本作品为拉杆式气动气缸三维建模成果，建模过程严格遵循气动执行元件的实际生产装配逻辑，在三维软件中完成全参数化零件构建与整机装配。首先针对气缸的核心组成部件逐一建模：前端盖部分设计有伸出轴的导向轴孔与密封件安装槽，端盖外侧预留了缓冲调节螺钉的安装位，保证活塞杆伸出到位时的缓冲效果；缸筒部分采用薄壁圆筒结构建模，内壁设置光滑圆柱面作为活塞往复运动的导向面，外壁与四根平行拉杆配合定位；后端盖集成了气口接口与复位弹簧的定位座，保证弹簧压缩与复位过程中不会出现偏斜。活塞杆部分采用阶梯轴结构，前端为外螺纹连接端用于外接执行负载，中段为活塞安装定位轴肩，表面做硬质氧化质感的材质渲染，还原实际活塞杆的耐磨表面特性。活塞组件部分建模包含了活塞本体、双向密封圈、导向环的分层结构，密封圈采用橡胶材质渲染，还原弹性密封件的哑光质感，活塞与活塞杆采用过盈配合加锁紧螺母的固定结构，保证传动过程无松动。四根平行拉杆贯穿前后端盖，两端采用六角螺母锁紧，建模时还原了拉杆的外螺纹结构与螺母的六角外形，金属材质做了发黑处理的渲染效果，匹配工业气动元件的常见表面处理工艺。气缸内部内置复位弹簧，建模时严格按照弹簧的节距、中径、有效圈数参数生成螺旋实体，弹簧表面做镀锌钝化的金属质感渲染，弹簧两端做并圈磨平处理，保证与前后端盖定位座的贴合度。整机装配过程中添加了符合实际运动逻辑的配合约束，活塞杆可沿缸筒轴线做直线往复运动，弹簧随活塞运动完成压缩与复位动作，所有密封件、紧固件均按照实际装配位置定位，无干涉错位问题。渲染阶段采用工业产品常用的白背景加软阴影效果，金属部件区分了发黑件、镀锌件、硬质氧化件的不同材质质感，橡胶密封件做了哑光深黑的材质调整，透明观察区域（若有）采用半透明玻璃材质，整体渲染效果清晰展现气缸的内部结构与装配关系，可直接用于气动系统原理演示、产品结构教学、非标设备选型参考等场景，建模过程中兼顾了结构合理性与视觉展示效果，所有尺寸参数符合常规拉杆气缸的行业通用规格，具备实际工程参考价值。
