Ultimaker2适配进料与灯丝导向组件

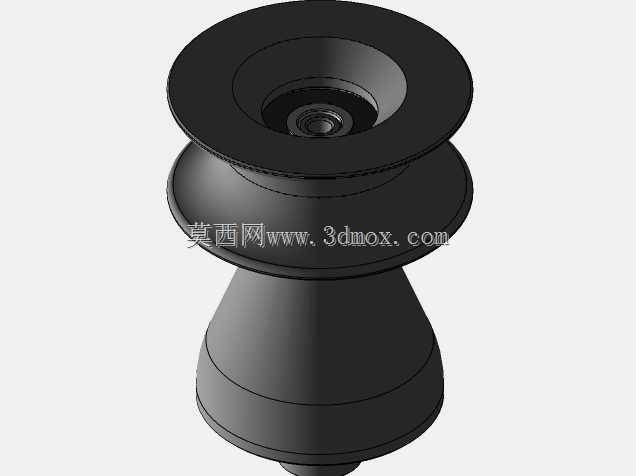

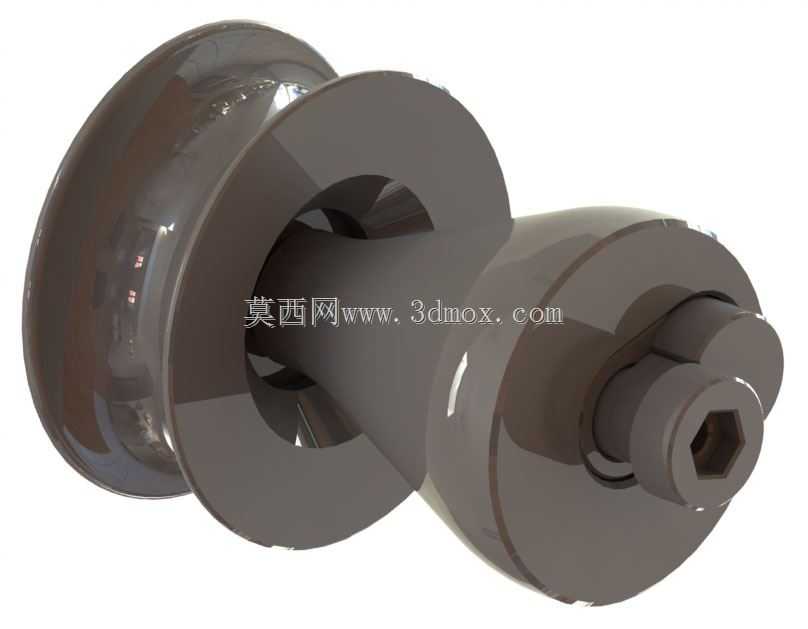

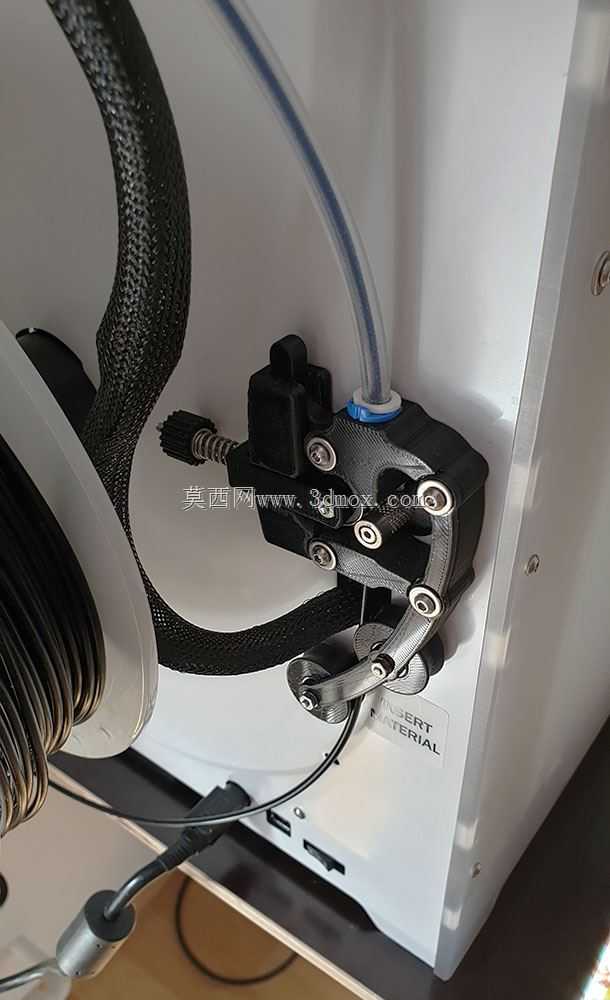

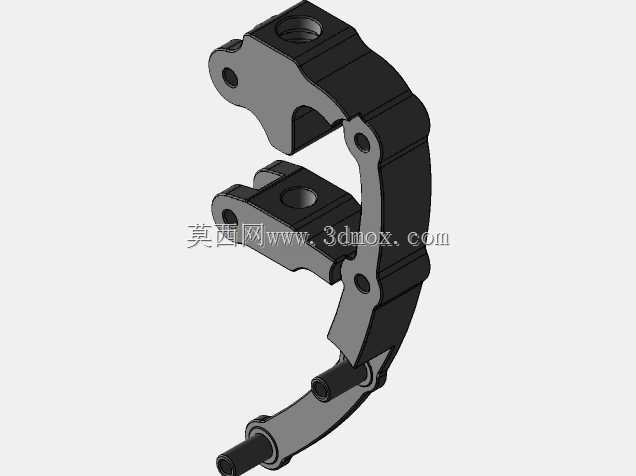

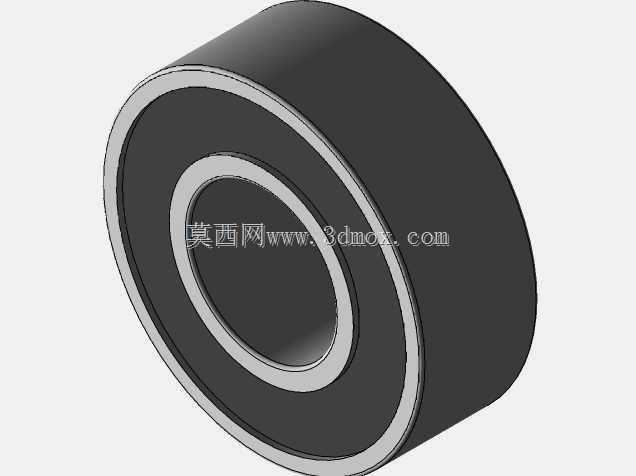

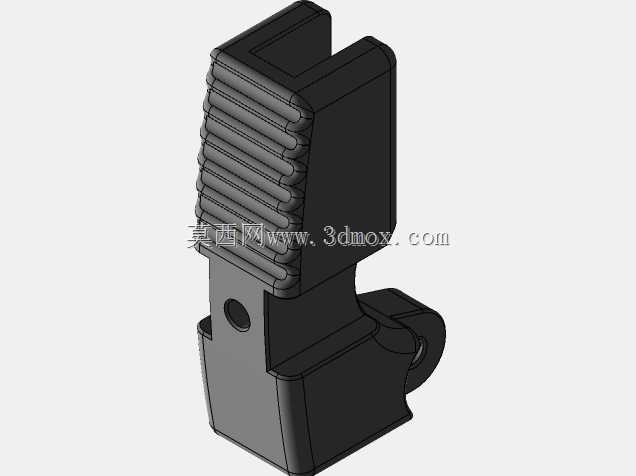

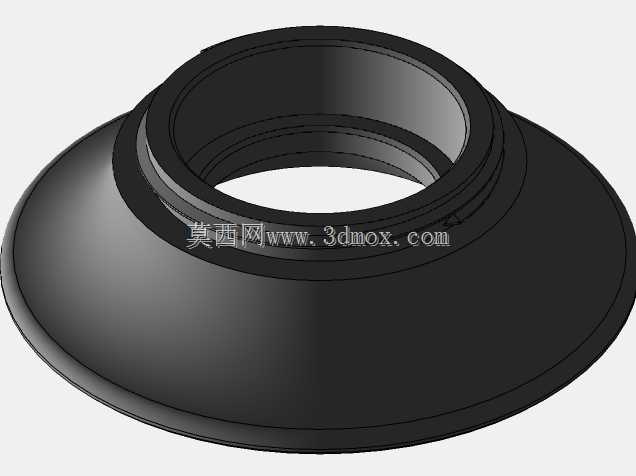

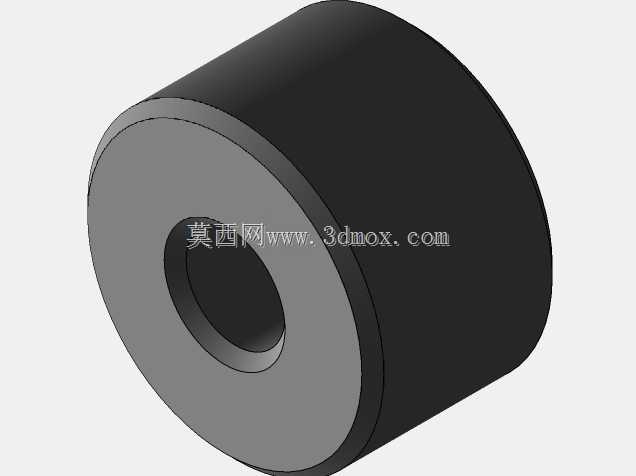

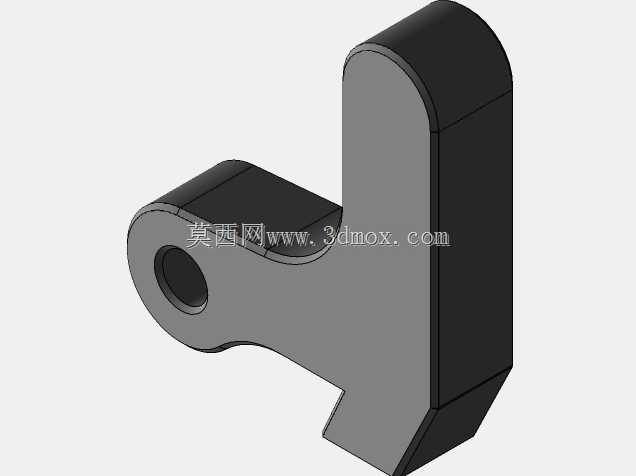

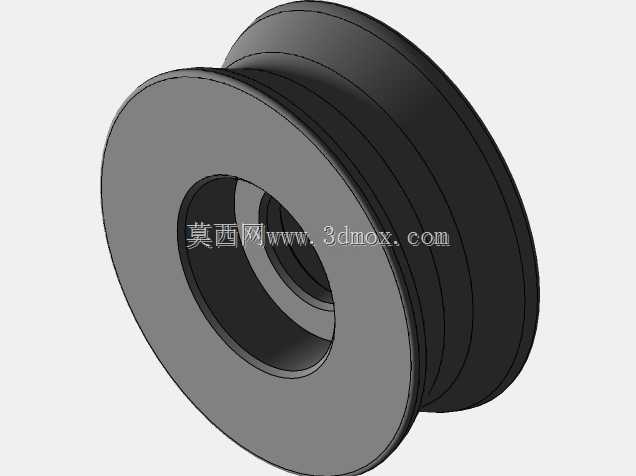

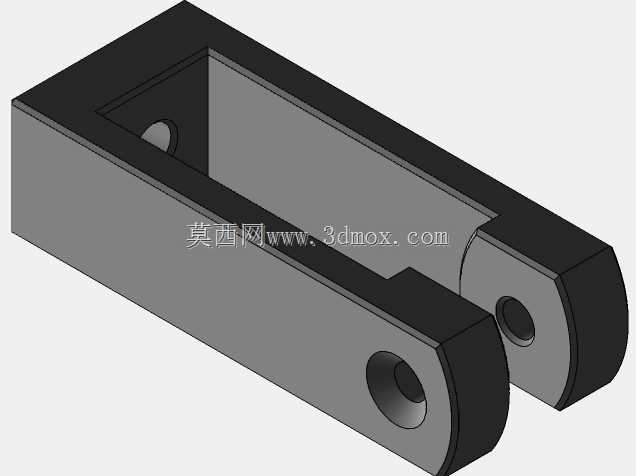

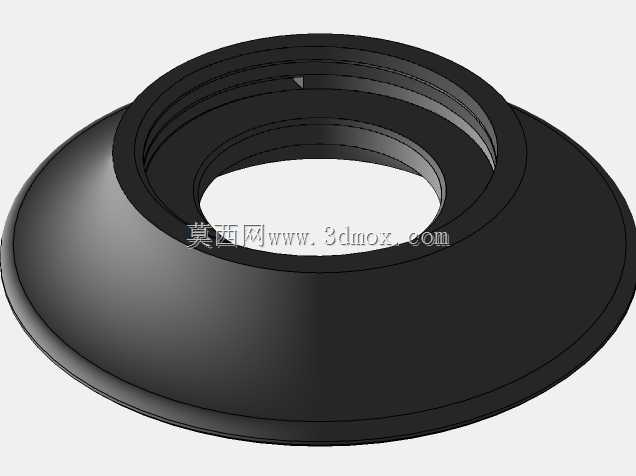

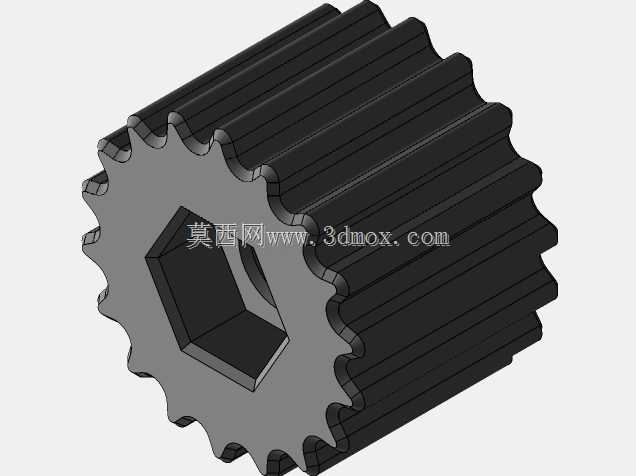

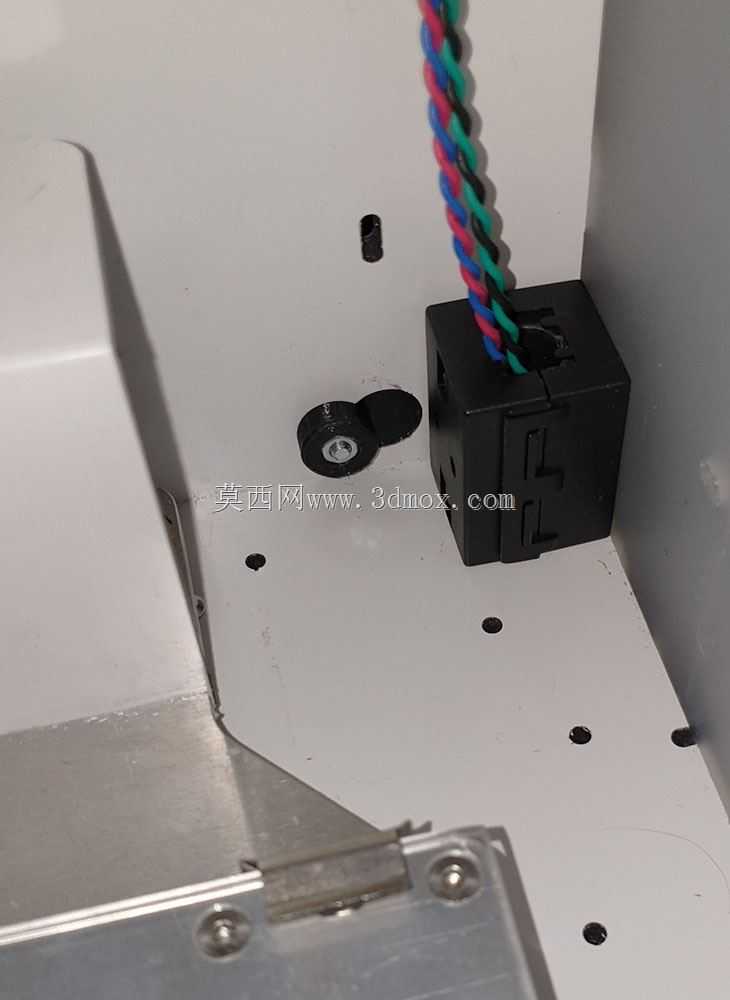

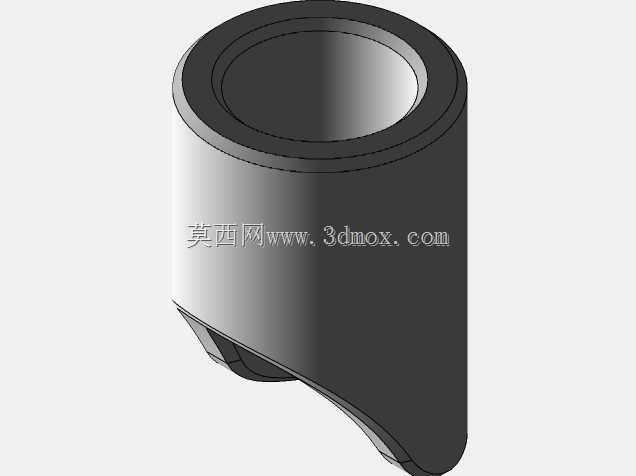

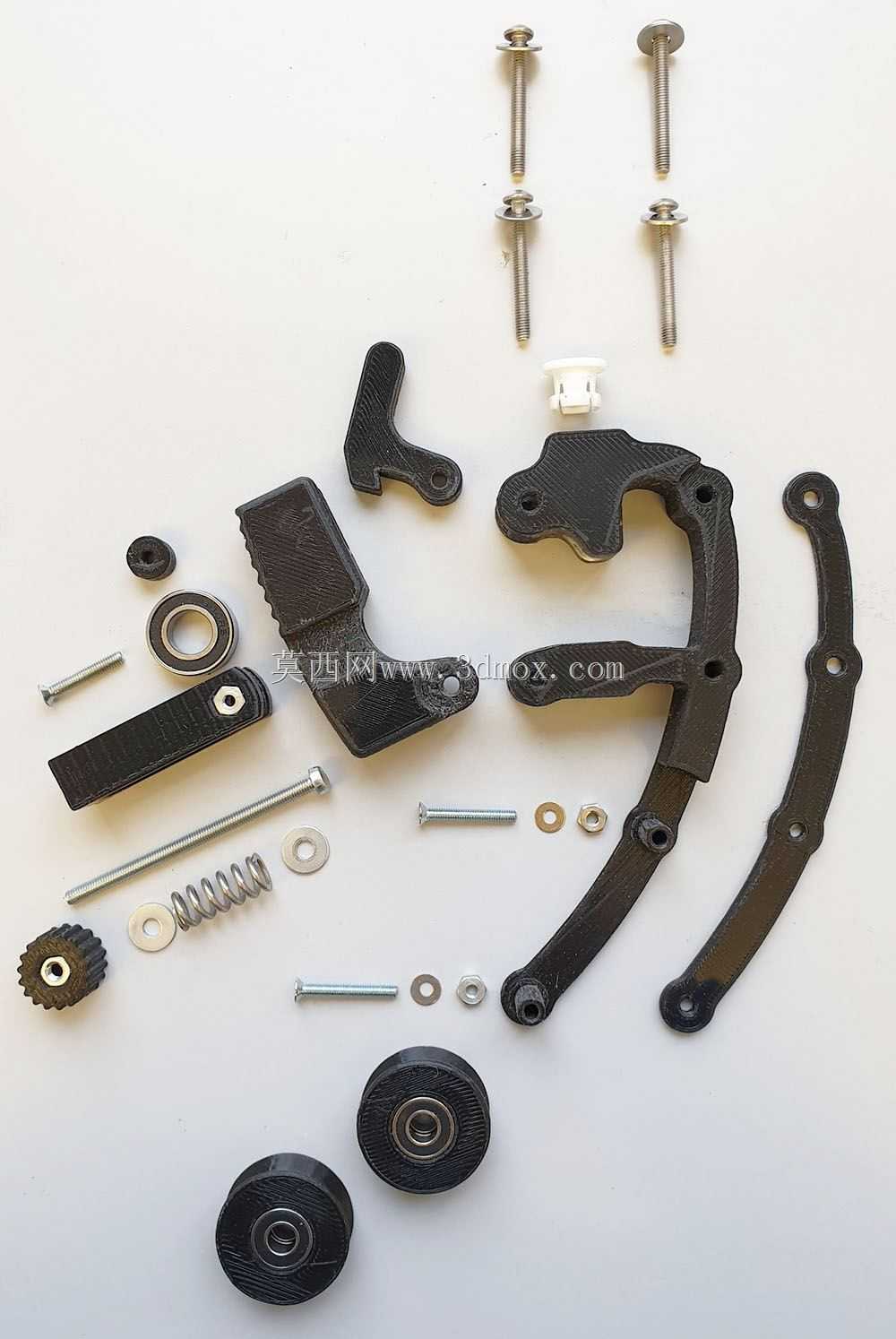

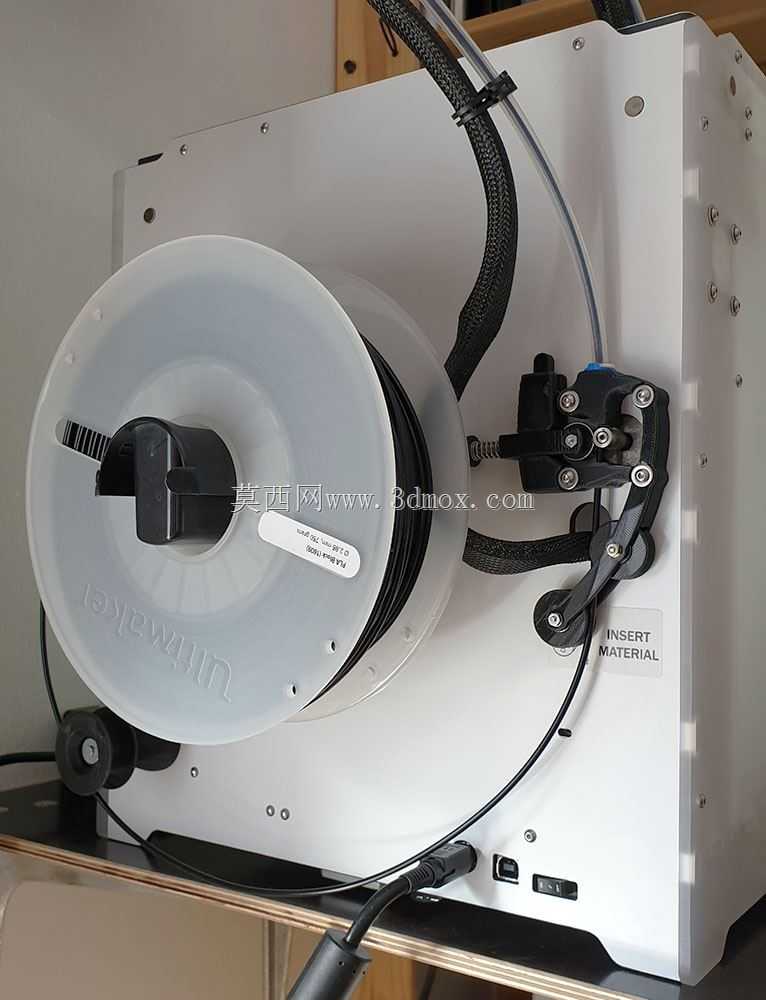

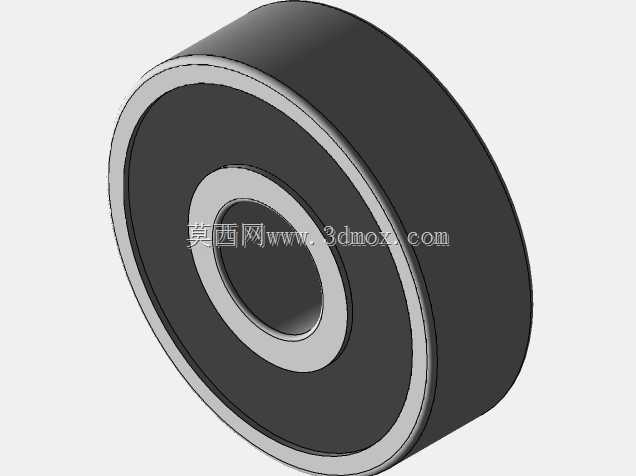

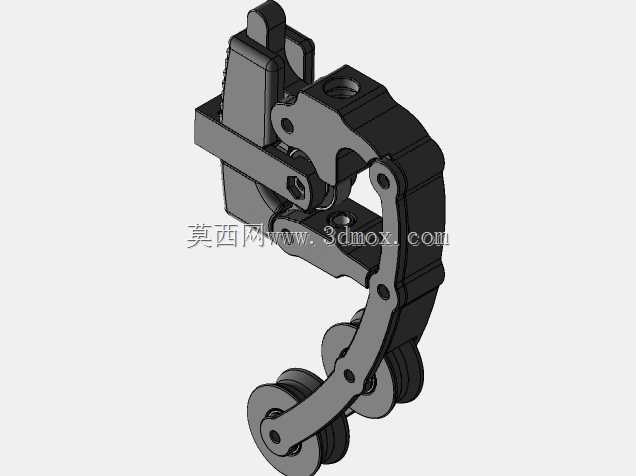

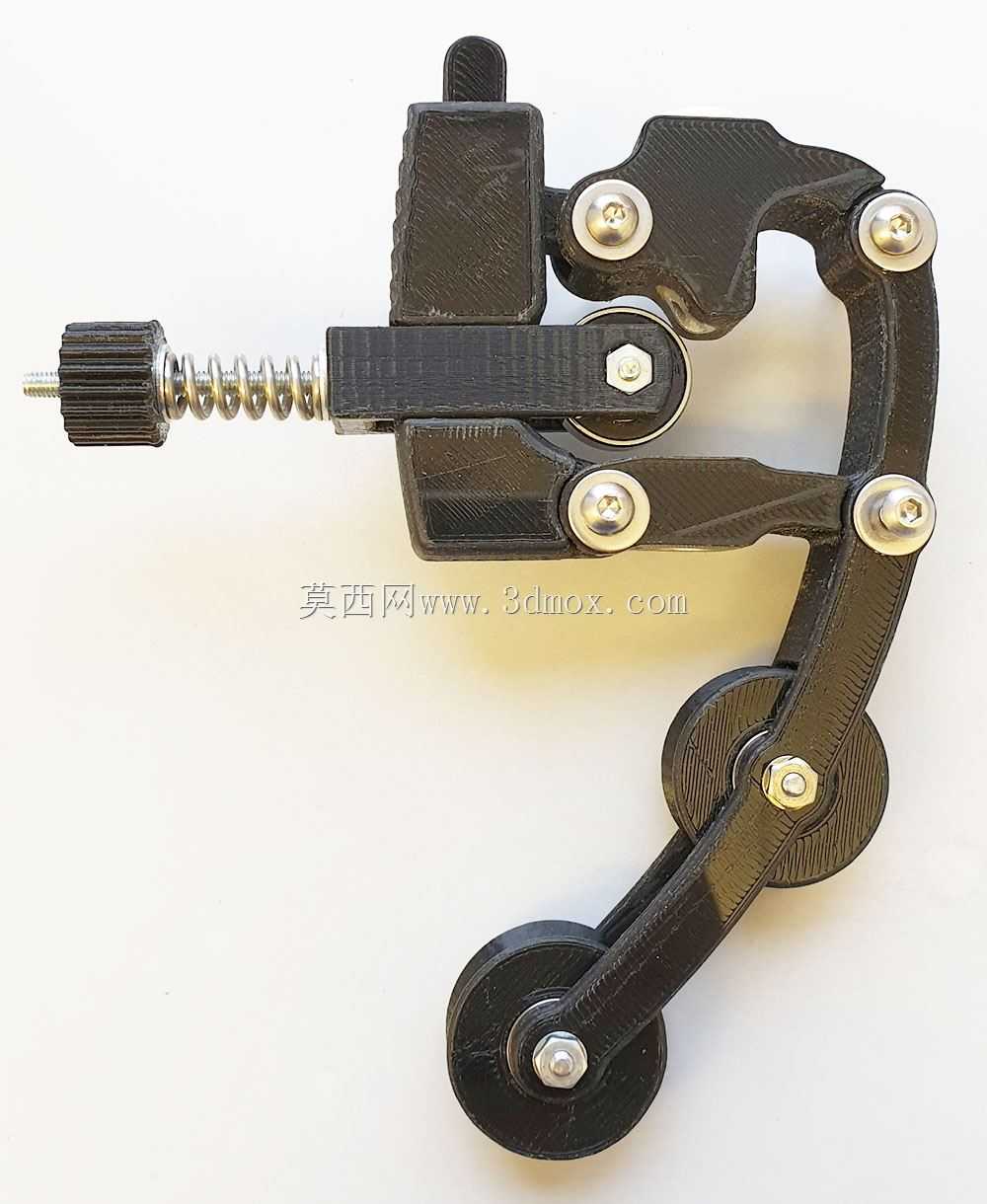

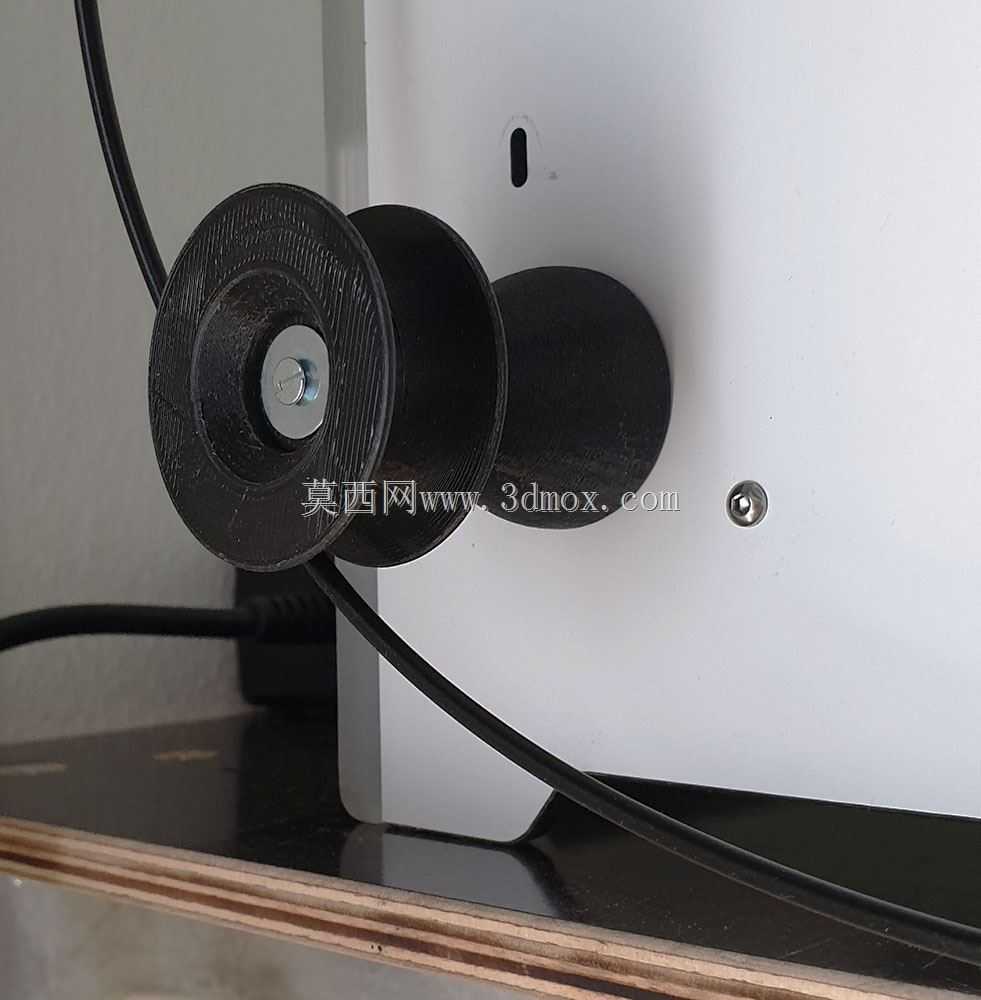

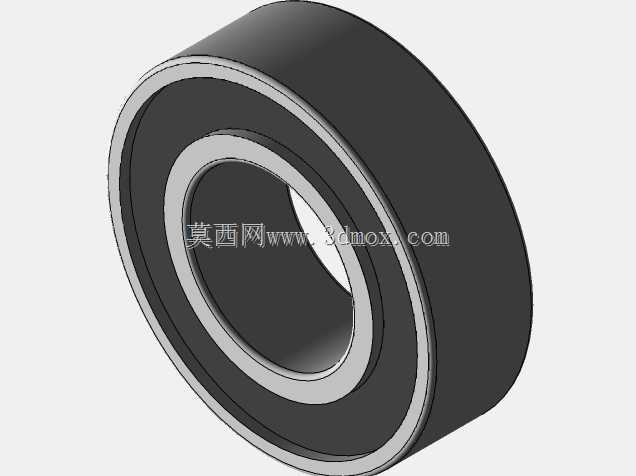

该组件专为桌面级FDM熔融沉积成型3D打印设备设计，适配Ultimaker2机型的挤出送料工位，承担打印耗材的稳定输送、导向与压紧调节功能，是保障打印过程中耗材进给精度、避免断丝打滑的核心功能部件，直接影响打印成型件的层间结合强度与尺寸精度，广泛应用于桌面级3D打印的创客制作、小批量零件打样、教学实训等场景。组件整体采用铰接式杠杆结构布局，集成了进料压紧、灯丝导向、张力调节、快拆维护四大核心功能，整体安装边界紧凑，可直接替换机型原有进料组件，无需对设备机架进行额外打孔改造，安装时仅需对准原有送料机的固定螺孔位，配合原有设备的固定螺钉、弹簧等标准件即可完成装配，额外补充的螺钉、轴承、螺栓与垫圈均为通用标准五金件，采购替换成本极低。设计上，灯丝的夹紧压力可通过前端的夹紧螺钉进行无级调节，操作人员可根据不同耗材的材质特性，比如PLA的脆性、PETG的韧性、TPU的软质特性调整压紧力，既避免压力过大导致耗材被压溃变形引发堵头，也防止压力不足导致送料打滑出现层厚不均的问题；组件设置了插销与钩子式快拆结构，无需额外工具即可快速拆卸灯丝通道，在出现耗材断丝堵头、需要更换不同颜色耗材时，可快速打开导丝路径完成清理或穿丝操作，大幅降低日常维护的时间成本。为提升组件的耐用性，导丝部分采用两根铝管构建灯丝喂入通道，替代原有塑料导丝件，避免长期使用后塑料件被耗材摩擦磨损产生碎屑混入耗材，同时铝管的内壁光滑度更高，可减少耗材进给的阻力；安装在轴承上的两个滑轮可让灯丝在进入轴承前实现平直喂入，避免耗材弯折产生的进给阻力波动，专门设计的灯丝导轨由安装在轴承上的滑轮与轴承座组成，替代原有的塑料杆，转动阻力更小，长时间运行无卡顿磨损问题；皮带轮部分采用两个分体式外壳组成，两个外壳围绕皮带轮旋转轴承装配，转动同轴度更高，皮带传动的稳定性更强，可有效避免长期运行后皮带跑偏、打滑的问题。组件的所有转动配合位均采用标准轴承支撑，相比原有塑料轴孔配合的结构，运行间隙更小、磨损量更低，长期使用后仍能保持稳定的送料精度，适配1.75mm与2.85mm两种主流规格的3D打印耗材，可满足不同打印场景的耗材适配需求。
