FatShark960TVL宽屏FPV航拍摄像头结构

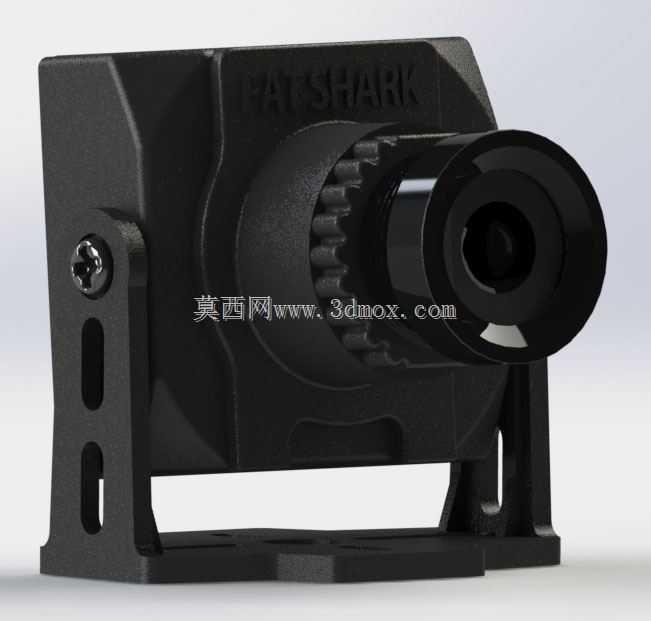

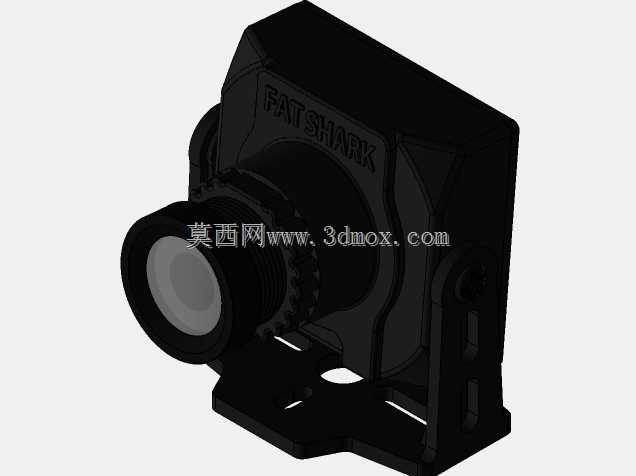

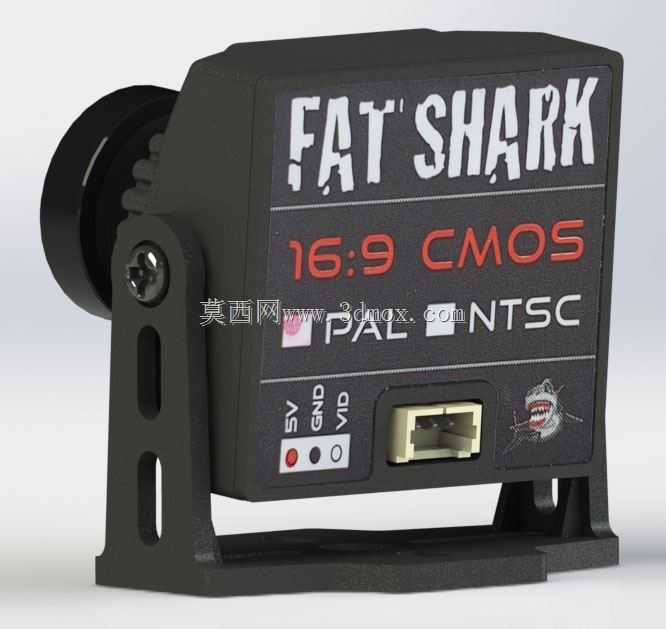

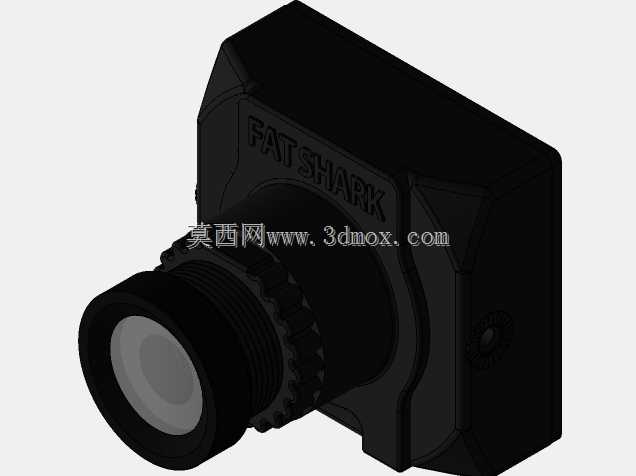

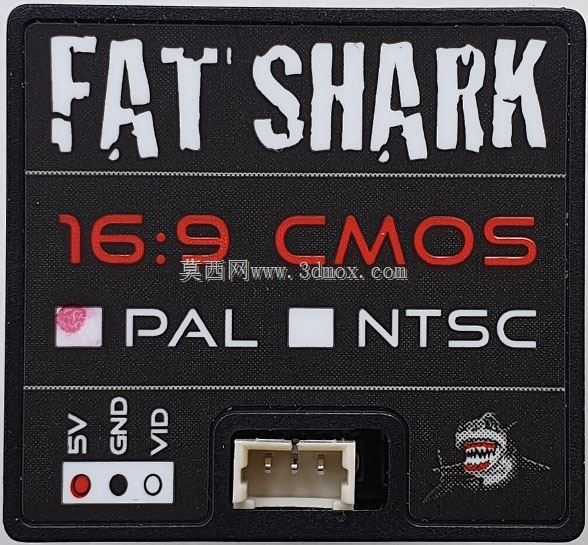

这款FPV专用摄像模组的结构设计完全围绕穿越机、固定翼航模的实际装机场景展开，核心适配第一视角飞行的实时画面采集需求，16:9的宽屏画幅比例能够覆盖更宽的飞行视野，减少飞行过程中的画面盲区，适配飞手的目视操控习惯。从结构布局来看，镜头部分采用调焦齿圈设计，齿圈的齿距与齿深经过适配，既可以手动旋转调整焦距，也能搭配配套的调焦舵机实现远程焦距微调，齿圈的阻尼设计经过优化，调整到位后不会因为飞行过程中的机体震动出现焦距偏移，保证飞行过程中画面始终清晰。机身主体采用一体化的外壳结构，镜头与CMOS感光元件的同轴度在结构设计时做了限位约束，装配时不需要额外调整同轴度，减少装配工序的同时，避免光轴偏移带来的画面边缘虚焦问题。配套的安装支架采用L型折弯结构，支架上开设了多组长条调节孔，既可以通过底部的孔位将摄像头固定在航模的机头安装位，也可以通过侧面的孔位调整摄像头的俯仰角度，长条孔的调节行程覆盖了航模飞行常用的0到45度俯仰调节范围，安装时不需要额外打孔适配，能够兼容多数主流穿越机、固定翼航模的机头安装孔位。支架与机身的连接采用单颗锁紧螺丝结构，螺丝的锁紧位置做了沉台设计，螺丝锁紧后不会突出支架表面，避免安装时与机架结构产生干涉，同时连接位置的阻尼足够支撑摄像头在调整好角度后保持固定，不会因为飞行中的急加速、急减速动作出现角度偏移。机身外壳的边角都做了圆角过渡处理，既能够减轻整机重量，也能在发生轻微炸机时分散冲击力，减少外壳碎裂的概率，外壳表面的品牌标识采用凹陷式设计，不会因为长期摩擦出现标识磨损。整个模组的接线端设置在机身尾部，接线位置做了防拉脱的卡槽设计，飞行过程中不会因为机体震动导致接线松脱，同时尾部的出线方向与机身轴线平行，不会占用额外的侧向安装空间，适配机头狭窄的安装舱位。从安装边界来看，整个模组的外形尺寸紧凑，支架展开后的整体占用空间能够适配多数2.5寸到5寸穿越机的机头安装位，不需要对机架做额外的切割修改，安装时只需要两颗M2螺丝即可完成固定，拆装维护十分便捷。镜头前端的镜筒突出长度经过控制，安装后不会超出航模机头的保护圈范围，轻微碰撞时不会直接冲击镜头，降低镜头损坏的概率。
