树莓派用3.3V继电器模块防护外壳

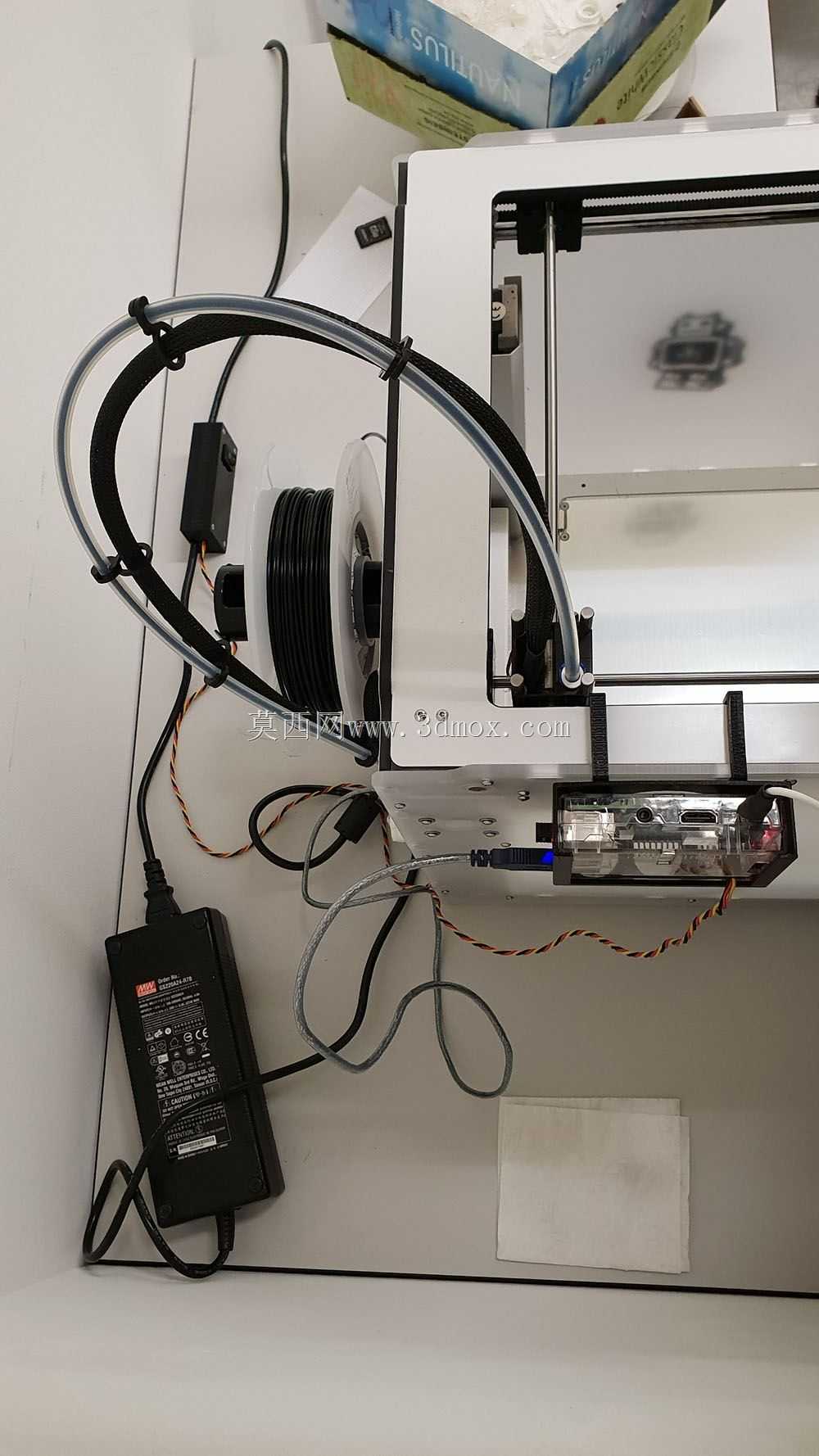

在桌面级3D打印机的远程控制改造场景中，继电器模块的裸露安装始终是结构设计里容易被忽略的细节——常规市售的2PCS 3V 10A单通道继电器板多为裸板设计，配合Arduino、ARM类控制板做光耦隔离输出时，220V强电接线端直接暴露在外，不仅容易被打印过程中飘落的PLA、PETG碎屑堆积造成短路风险，日常调试时误触强电端也存在安全隐患，这款外壳正是针对这类适配树莓派控制的3.3V继电器模块做的定制化防护结构。

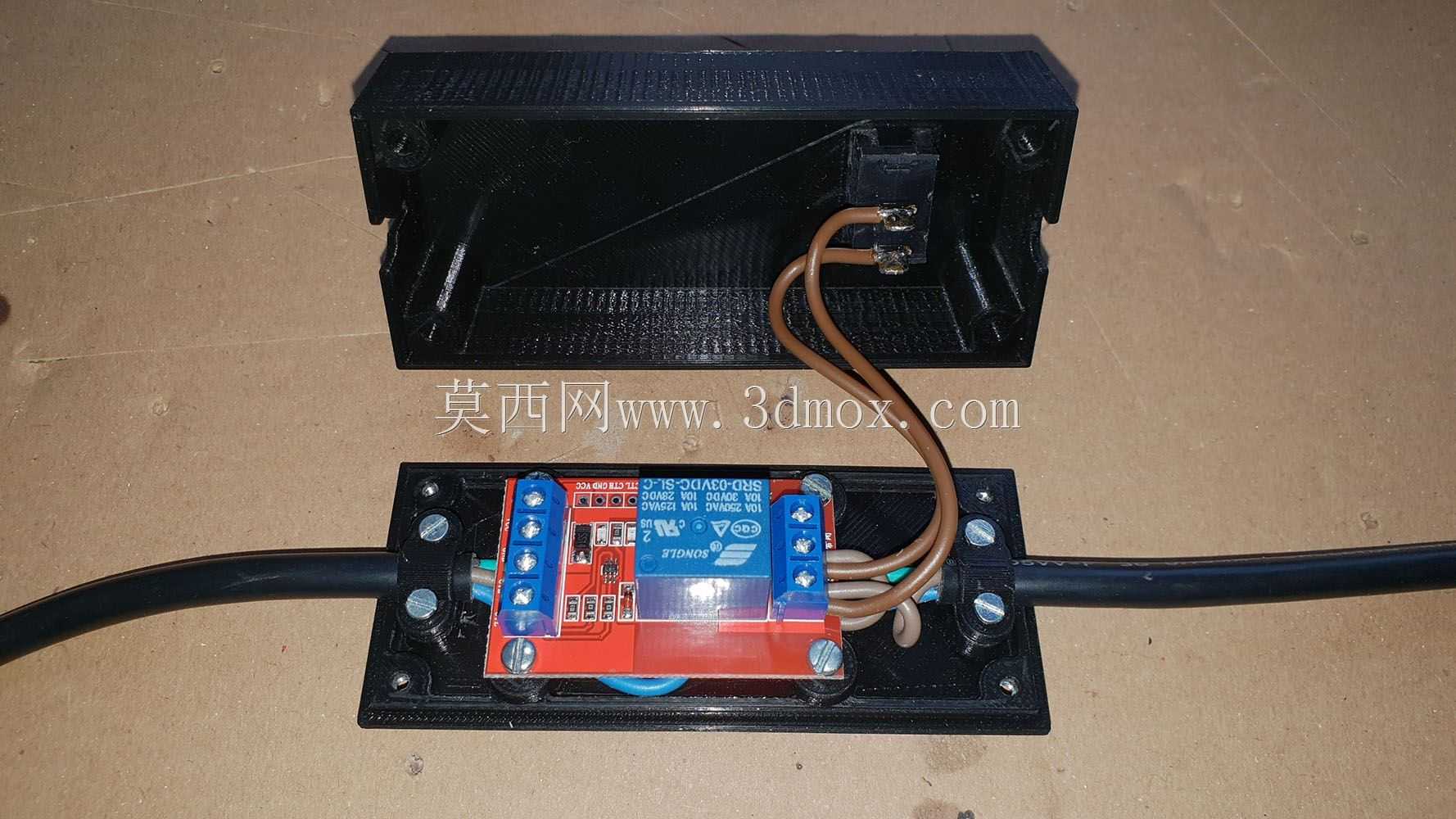

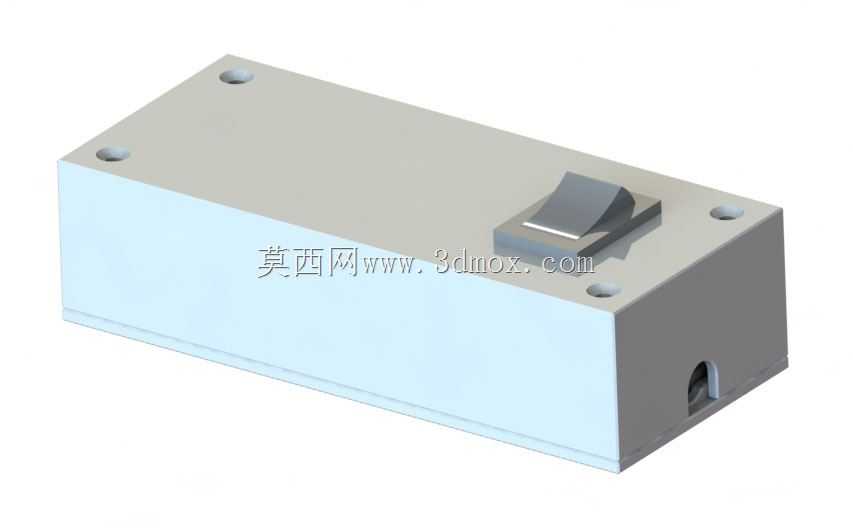

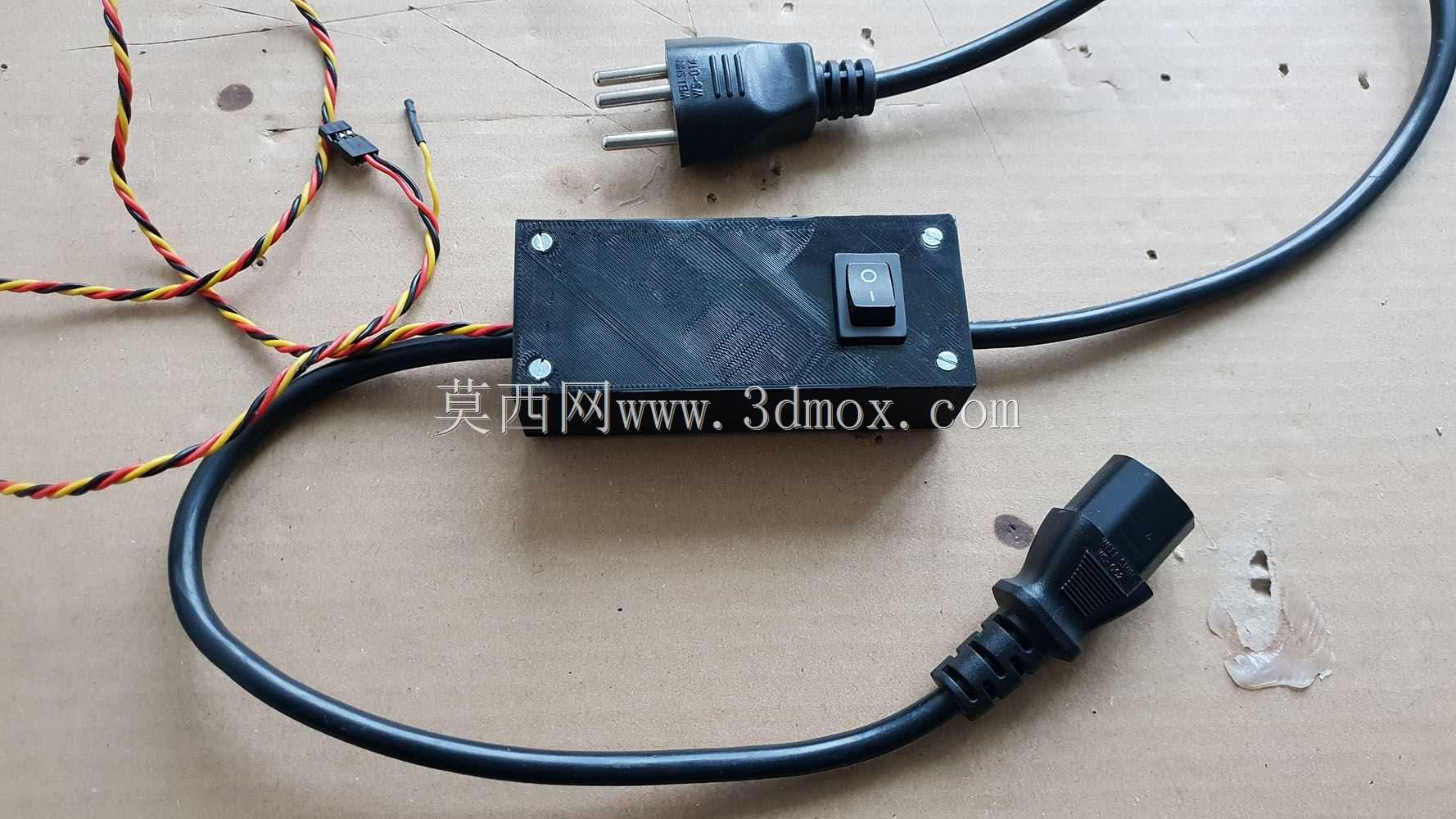

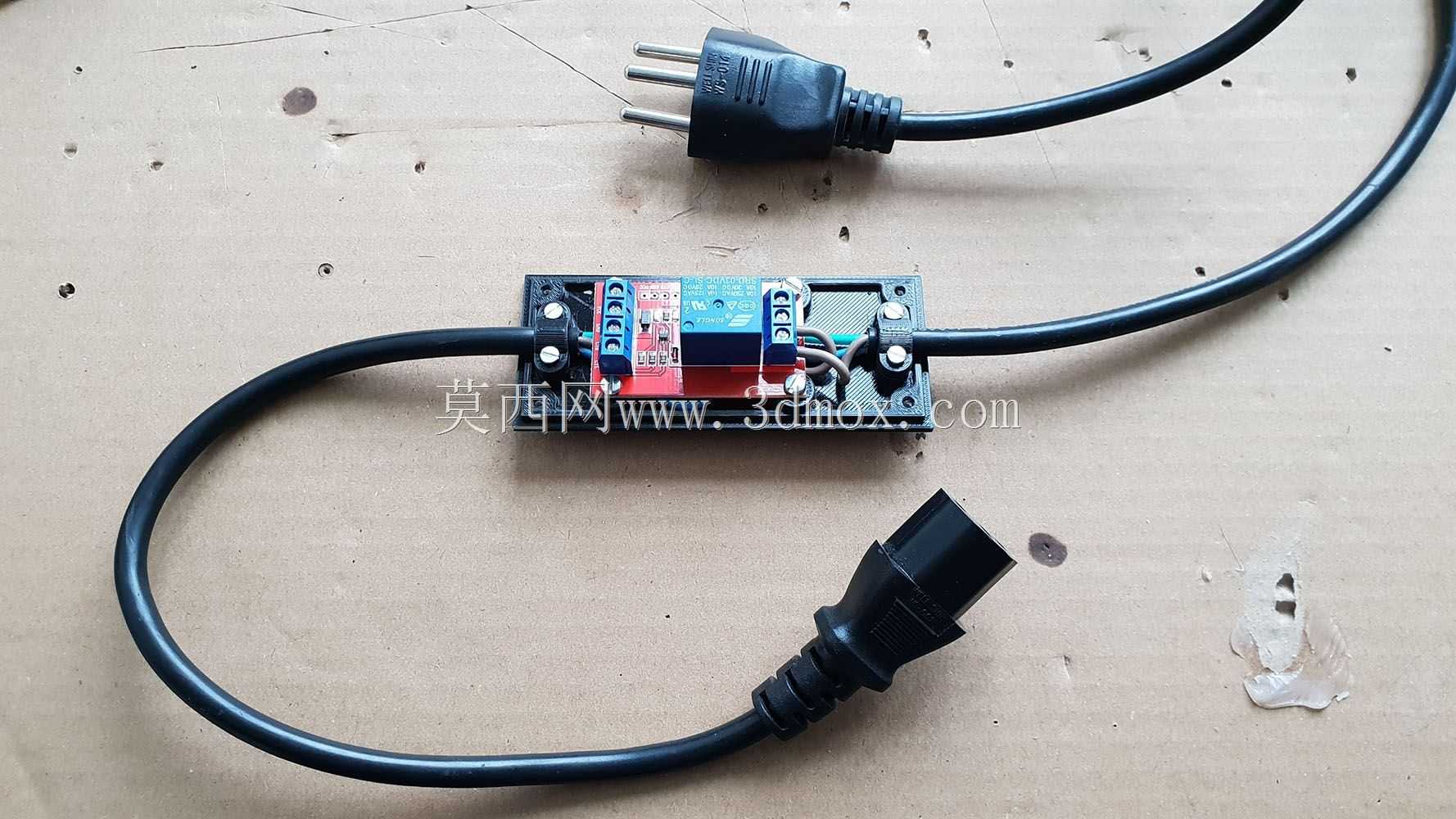

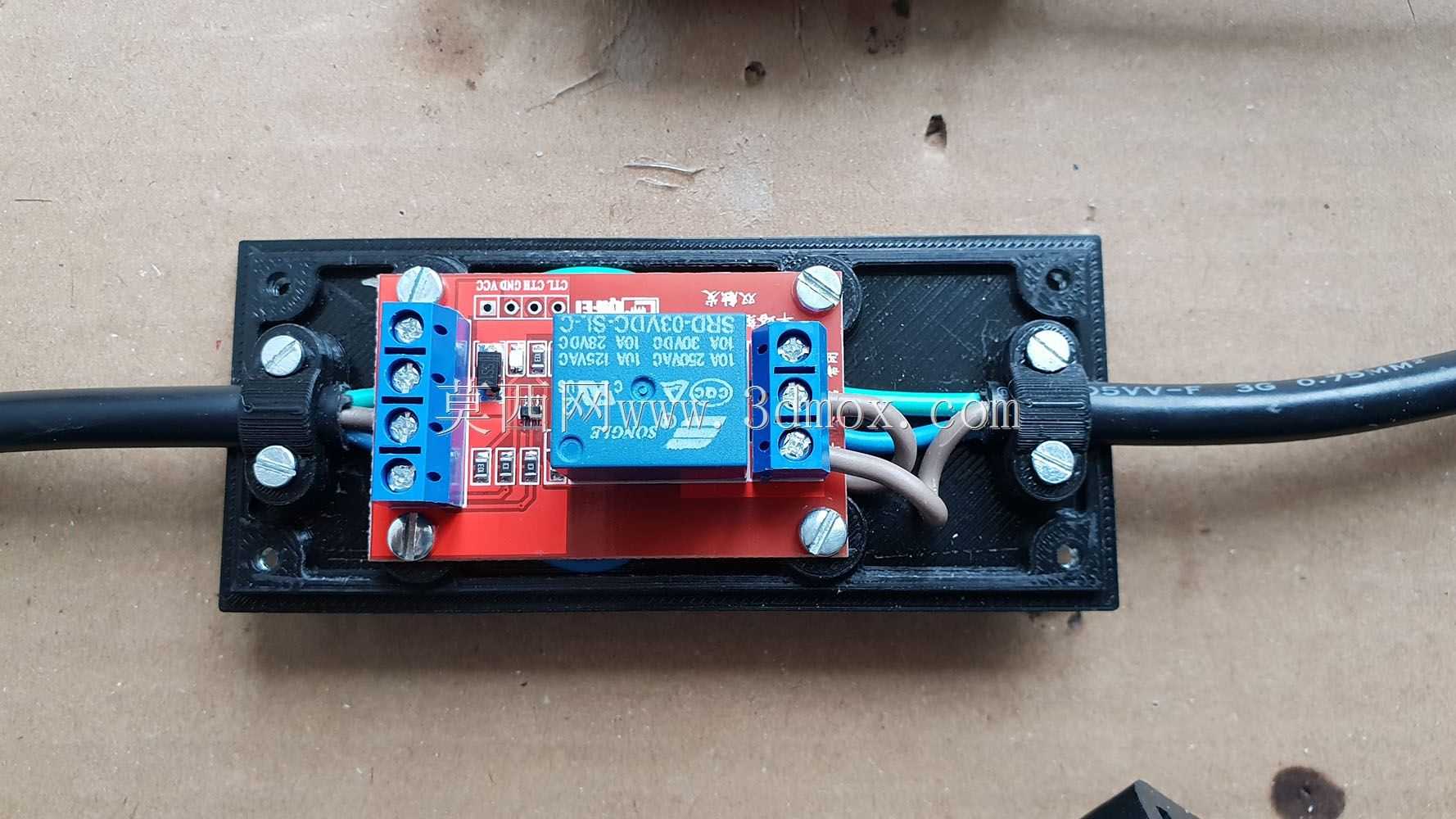

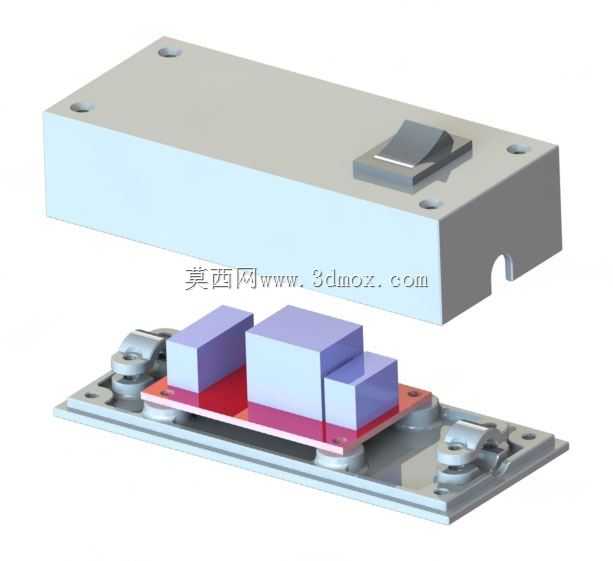

从实际安装边界来看，外壳内腔完全贴合目标继电器模块的PCB轮廓，预留的安装孔位对应M2.5、M3两种通用螺丝规格，既可以直接通过铜柱将继电器板固定在壳内，也能借助外壳四角的沉头孔将整个组件固定在3D打印机的型材框架内侧，不会和运动的打印头、同步带产生运动干涉。外壳顶面预留的船型开关开孔位置刚好对准模块的使能控制引脚，不需要额外飞线就能把开关延伸到壳体表面，日常使用时可以直接通过外壳上的开关切断继电器控制回路，不用反复插拔树莓派的IO接线就能快速启停远程打印的电源控制功能。

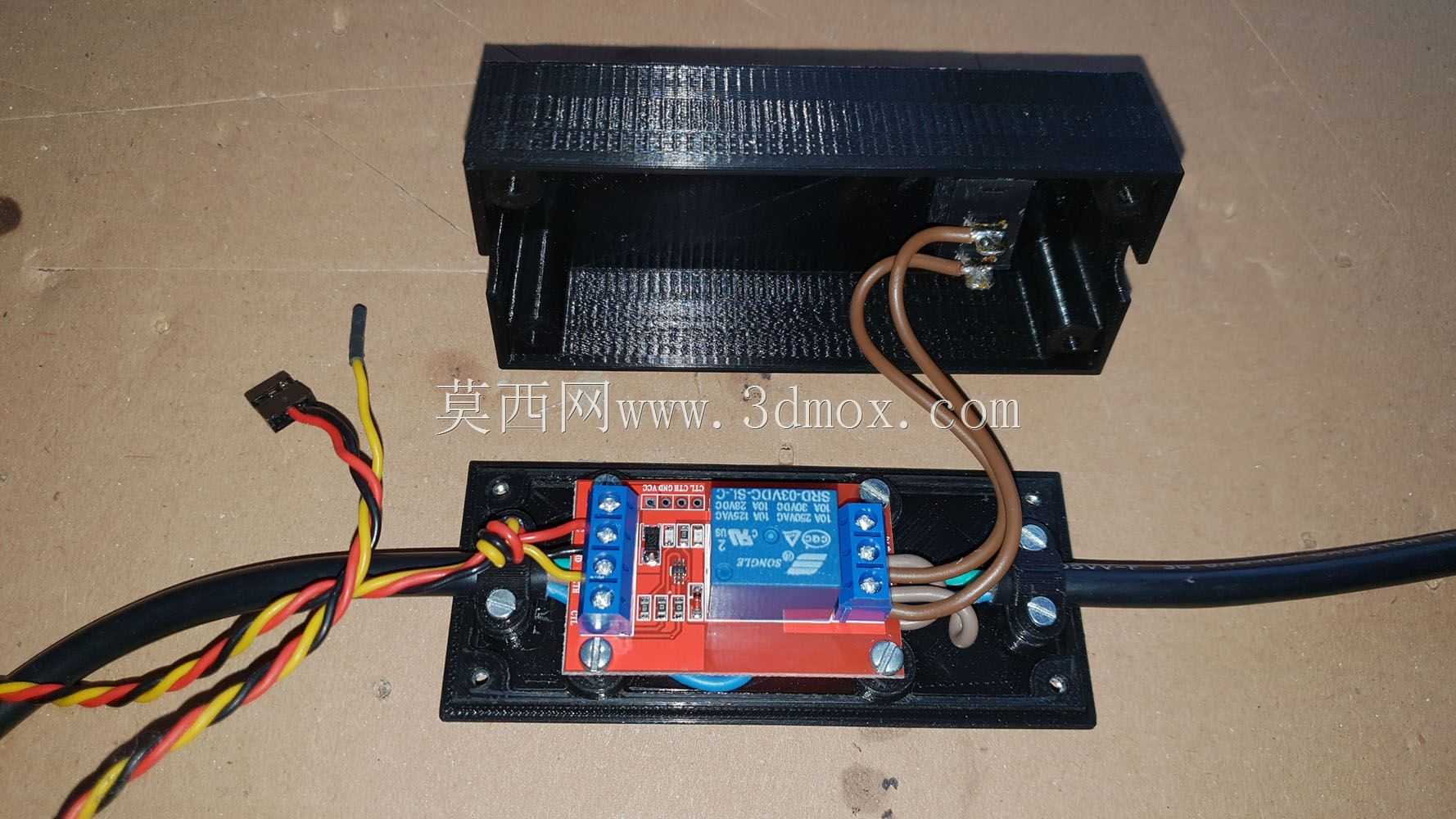

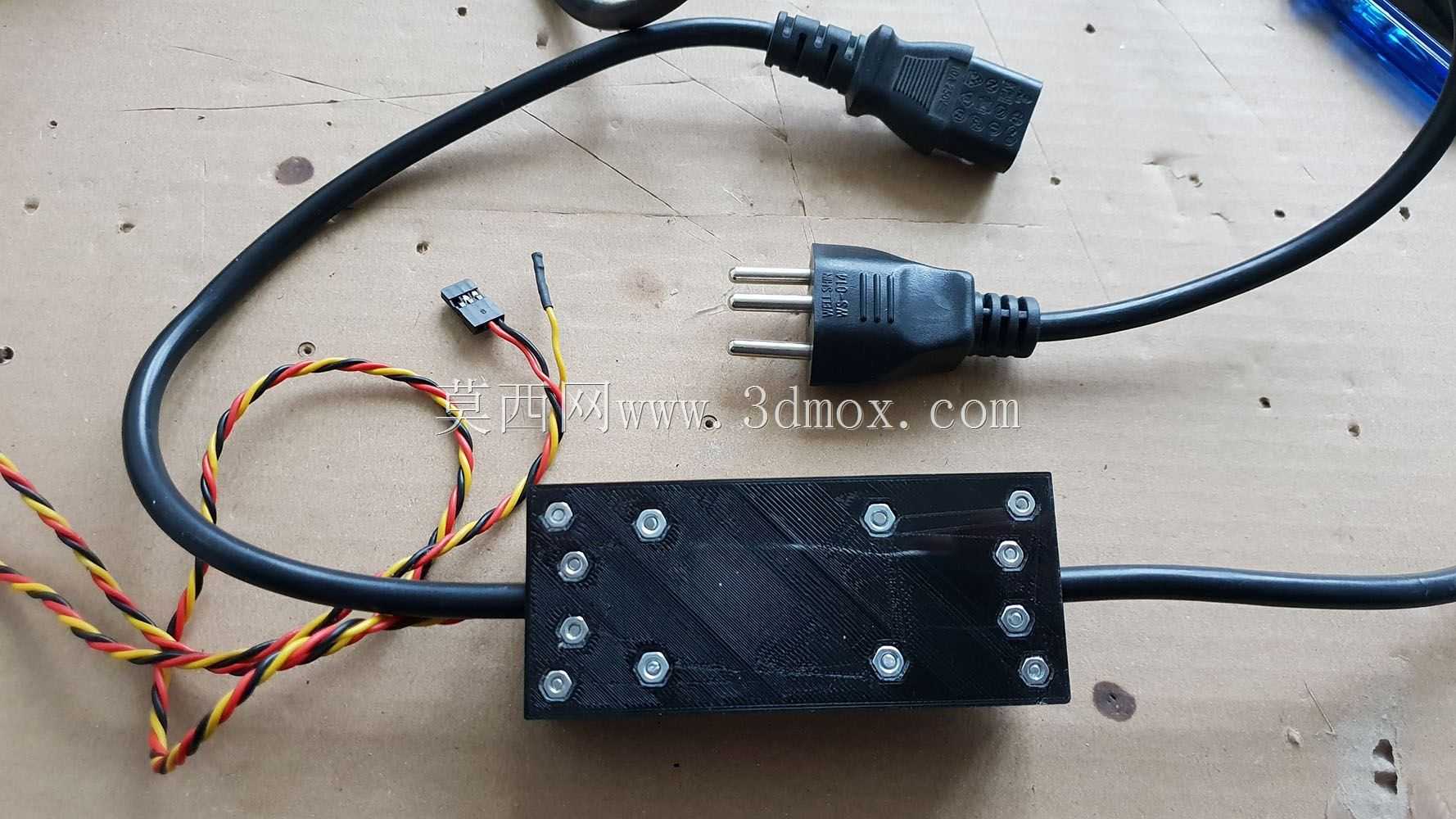

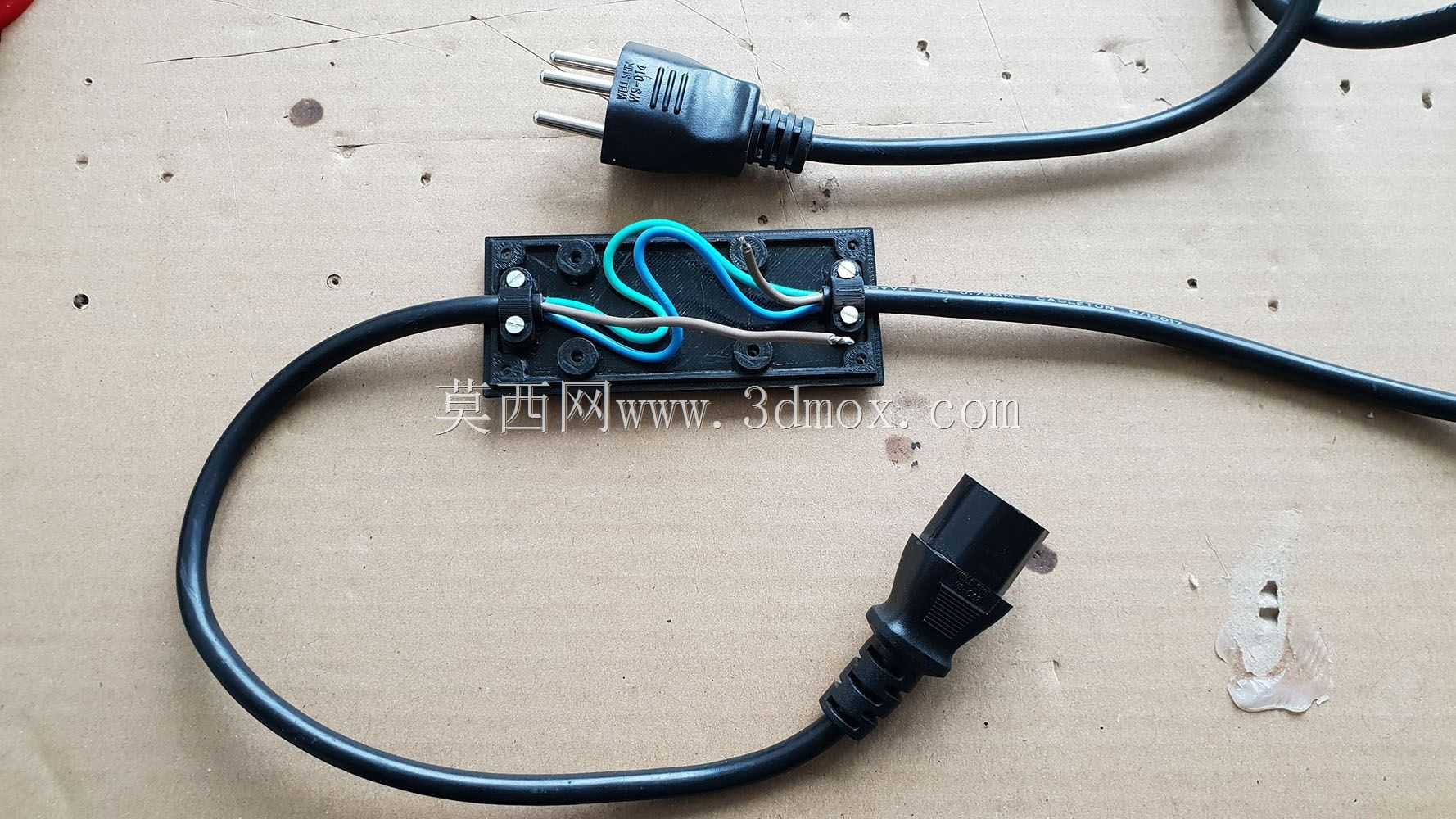

设计时特意在壳体侧面预留了对应强电进线、弱电控制线的出线缺口，强电侧的缺口做了圆弧倒角处理，避免穿线时划伤220V电源线的绝缘层，弱电侧的缺口尺寸刚好容纳杜邦线束穿过，不会留过大的缝隙让灰尘、打印碎屑进入壳内。壳体的壁厚控制在1.8mm，刚好适配FDM 3D打印的常规壁厚设置，不需要额外添加支撑就能直接打印成型，上下盖的配合面做了0.2mm的间隙预留，打印完成后不需要打磨就能直接扣合，日常维护时拆开外壳检查接线也十分方便。

实际使用中，这款外壳除了适配3D打印机的远程电源控制场景，也能用于其他基于树莓派做低压控制高压的DIY项目，比如小型水族箱的电源控制、桌面照明的远程开关等场景，只要是匹配尺寸的3.3V触发单通道继电器模块，都能装入这个外壳内使用，避免裸板安装带来的短路、误触风险，也能让整个DIY项目的布线更加规整，外露的结构件外观更加整洁。壳体侧面还预留了一个小型的指示灯透光孔，对应继电器板上的工作状态指示灯，不需要拆开外壳就能直观看到继电器的吸合状态，调试时可以快速判断控制信号是否正常输出，不用额外外接万用表测量引脚电平，能减少现场调试的工作量。
