活塞驱动双平行四边形剪叉升降作业平台

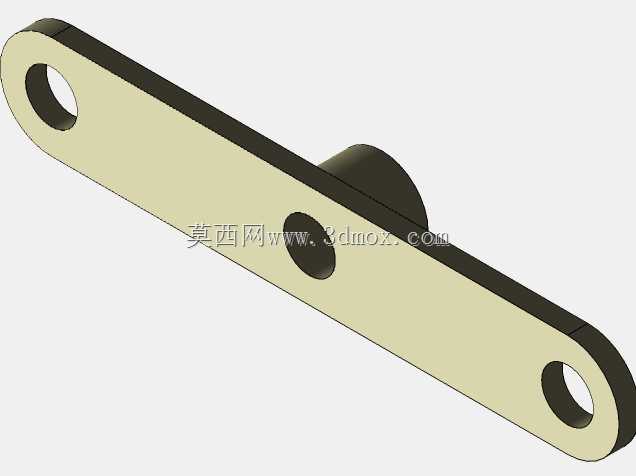

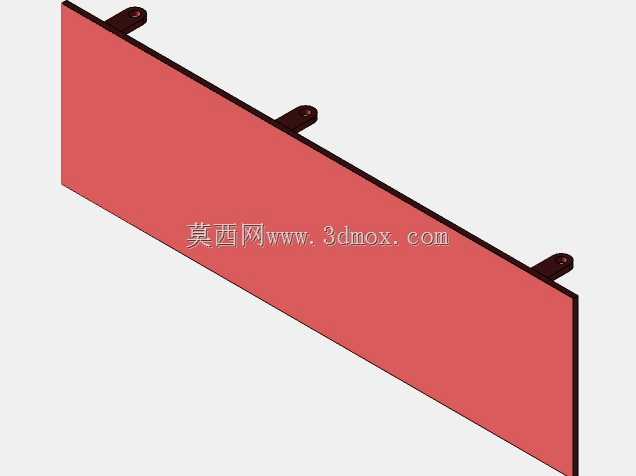

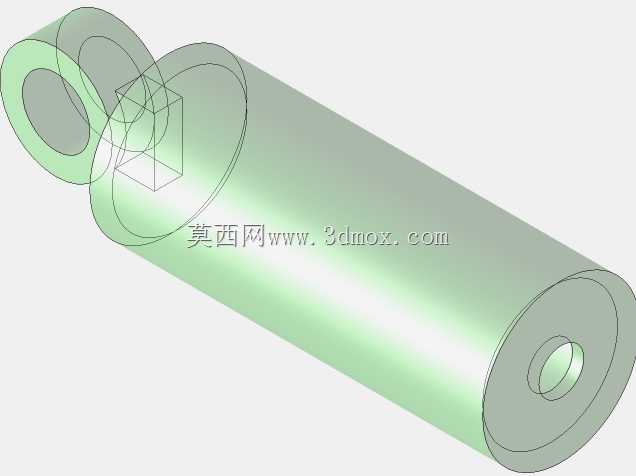

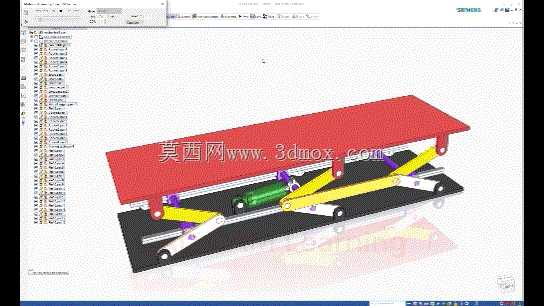

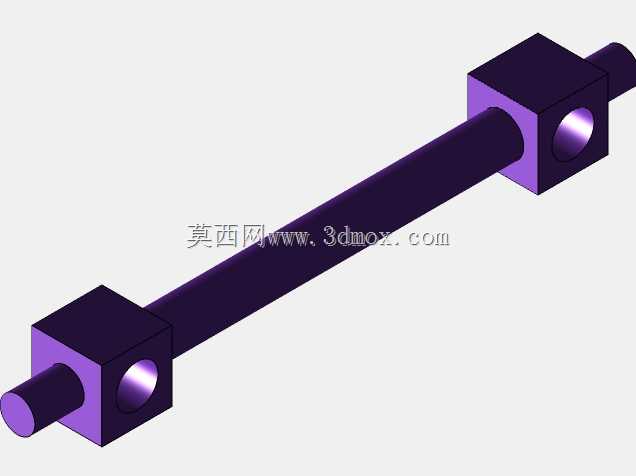

该款升降作业平台核心采用双平行四边形剪叉铰接结构搭配活塞式驱动单元，主要面向轻型物料举升、工位高度适配、小型设备检修顶升这类对升降平稳性有较高要求的作业场景，常见于轻工生产流水线的工位高度调节、仓储区域轻型货物的分层转运、小型工装夹具的高度校准环节，能够在有限的安装空间内实现稳定的垂直顶升作业，避免传统单组剪叉结构升降过程中出现的台面偏摆、侧倾问题。从实际用途来看，该机构可直接作为独立升降台搭载于轻型移动作业小车上，也可嵌入自动化生产线作为工件顶升工位使用，顶升过程中台面始终保持水平状态，无需额外加装导向扶正结构即可保障放置于台面上的工件、工装不会出现滑移掉落的情况，适配100kg以内的轻型负载举升需求，升降行程可通过调整平行四边形连杆的铰接孔位进行灵活适配，满足不同作业高度的使用要求。在功能特性层面，双平行四边形的对称铰接布局让机构受力更为均匀，活塞驱动单元沿底座水平方向布置，驱动时通过推拉拉臂带动两组平行四边形连杆同步展开、收拢，相比垂直布置的驱动结构能够大幅压缩设备收拢状态下的整体高度，收拢后整体厚度较薄，可收纳于设备夹层、工作台下方等狭窄空间内，不会占用过多的作业场地空间；所有铰接点位均采用销轴转动连接，转动副处预留有润滑注油空间，长期使用过程中可定期加注润滑脂降低铰接磨损，延长机构整体的使用寿命。设计过程中优先保障了升降过程的运动平稳性，两组平行四边形连杆采用对称式布局，驱动端的推力通过铰接点均匀分配到两侧剪叉臂上，避免单侧受力过大导致的连杆变形、铰接点卡滞问题；台面与底座均采用平板式结构设计，台面预留有标准安装螺孔，可根据使用需求加装防护栏、工件定位夹具、防滑垫等附属配件，底座预留有脚轮安装位与固定地脚安装孔，既可以搭配脚轮做成移动式升降平台，也可以通过地脚螺栓固定在指定工位作为固定顶升设备使用。从安装边界来看，该机构收拢状态下整体高度较低，展开后最大顶升高度可达到收拢高度的3倍以上，底座安装尺寸适配常规轻型作业平台的安装规格，无需对现有作业场地进行大规模改造即可直接安装投入使用，驱动单元的安装接口采用通用标准尺寸，后期维护更换时无需对整体结构进行改动即可快速完成配件替换。
