等距圆形滑块推拉联动机构设计

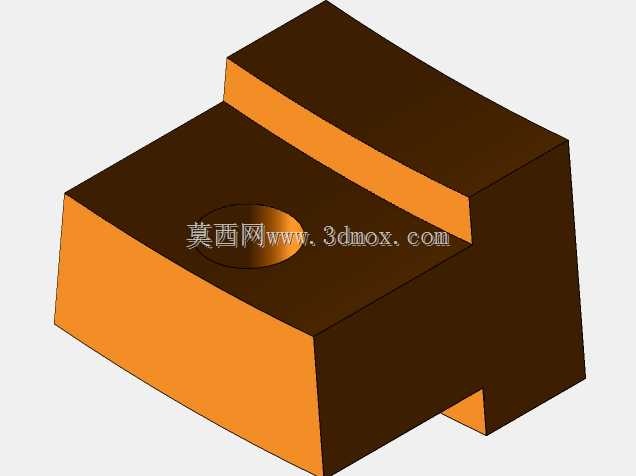

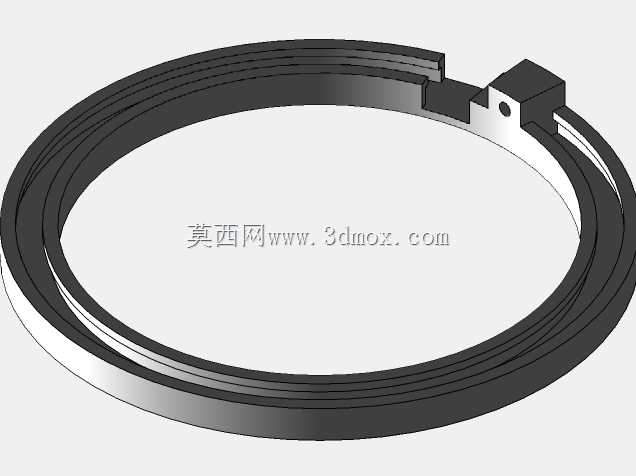

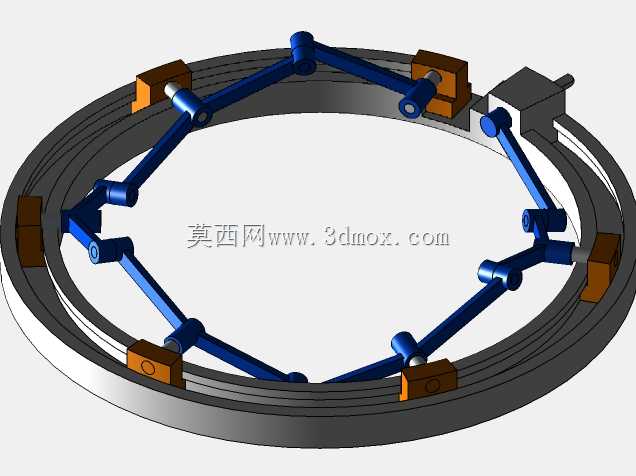

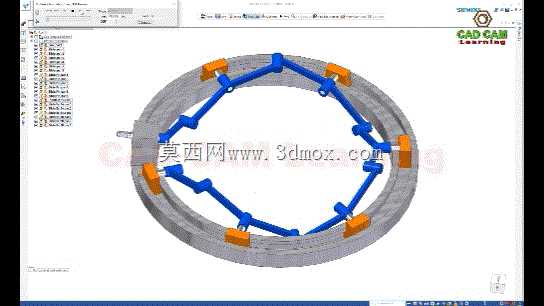

　　该环形等距推拉滑块机构主要面向需要周向同步往复动作的环形工位场景，常见于环形装配线的工件同步夹紧、多工位同步进给、圆形工装的同步张紧与松开环节，在轻工包装、电子元器件组装、小型零件圆周加工工位中都有广泛适配空间。整套机构依托环形基座作为安装载体，基座预留了标准的安装孔位，可直接固定在设备的回转工作台或者固定机架上，安装边界完全适配常规直径200-400mm的环形工位布局，不需要额外做大幅的安装面改造。设计时采用了多组等角度分布的连杆滑块单元，周向均匀布置6组滑动块，通过内侧的折角连杆实现所有滑块的同步联动，当任意一个滑块受到轴向推拉作用力时，整套连杆组会同步带动所有滑块沿环形基座的径向导槽做等距伸缩动作，不存在动作先后差，

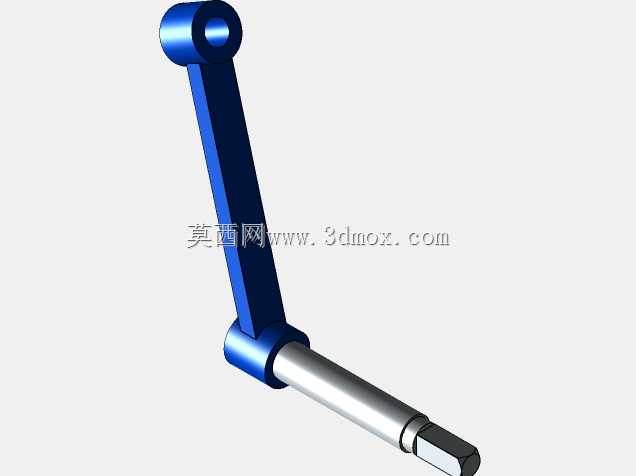

　　能保证所有工位的动作行程完全一致，避免出现周向动作不同步导致的工件夹持偏斜、进给位置偏差问题。滑块与环形基座的导槽之间采用间隙配合设计，预留了0.02-0.05mm的滑动间隙，既可以保证滑动过程无卡滞，也能控制滑块的径向窜动误差在0.03mm以内，满足精密装配工位的定位精度要求。连杆之间的铰接点采用销轴连接，铰接位置预留润滑脂存储槽，长期运行时可以减少铰接副的磨损，延长机构的维护周期。整套机构的动力输入可以适配直线气缸、电动推杆等常规直线驱动元件，驱动端直接连接其中一组滑块即可实现全周同步动作，不需要额外设计复杂的分动结构，能大幅简化配套设备的动力布局。在实际选型适配时，可根据工位的行程需求调整连杆的长度比例，

　　对应调整滑块的径向伸缩行程，不需要改动整体环形基座的外形尺寸，适配不同直径规格的工件夹持需求。机构的所有滑动面、铰接面都做了表面硬化处理，表面硬度达到HRC45-50，能承受高频次往复动作的磨损，适合在连续运行的自动化生产工位长期使用，不会因为长期磨损导致动作精度下降。
