多通路弯管集成法兰连接管路构件

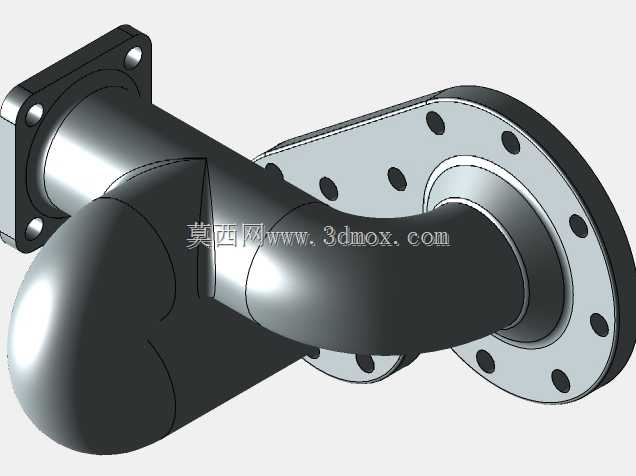

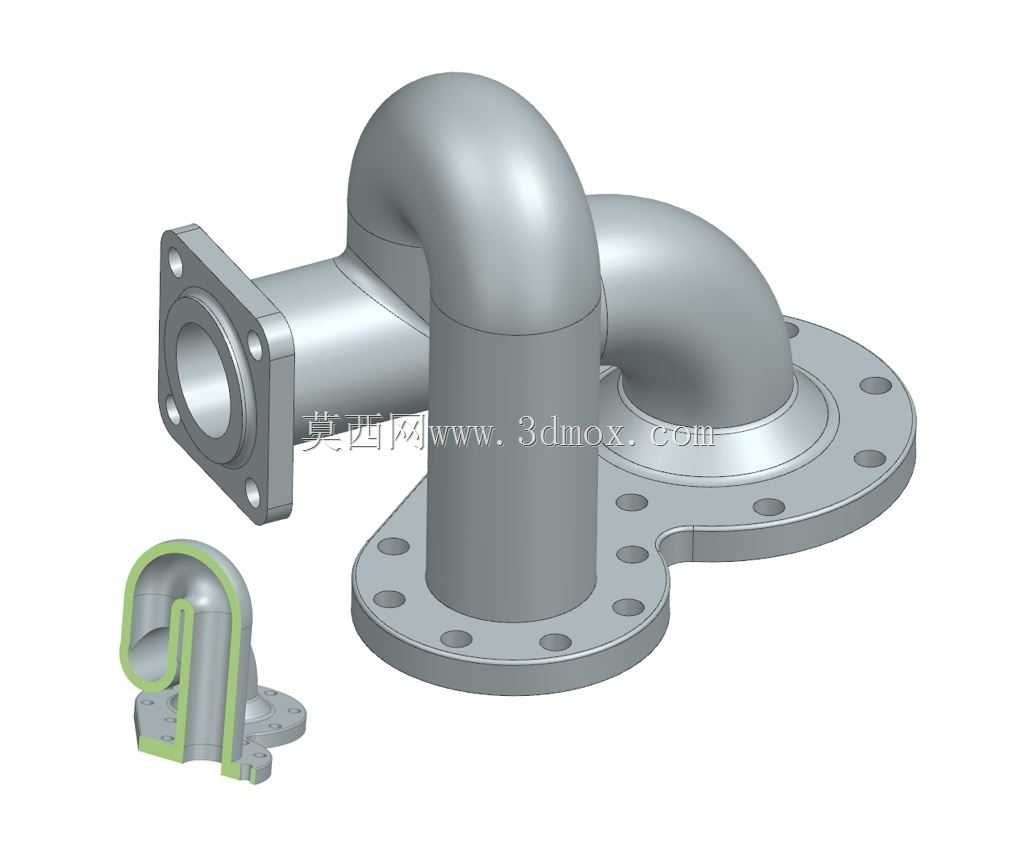

　　这类多通路弯管集成法兰构件，主要应用在工业流体输送系统的管路转向、分流合流场景，常见于化工介质输送、暖通循环管路、工业设备液压与气动回路的布局中，用来在有限安装空间内完成多方向管路的对接，减少零散管件拼接带来的密封点位，降低管路泄漏风险。从结构设计来看，构件整合了90度弯管通路与两个不同规格的法兰对接端，其中侧置方形法兰用于对接设备侧的方形接口管路，底部双联圆形法兰用于对接同平面的两路圆形管路，弯管部分采用等径圆弧过渡，避免直角转向造成的流体阻力骤增，减少介质输送过程中的压损，同时圆弧过渡结构也能降低管路内介质湍流带来的管路振动，提升长期运行的稳定性。设计过程中需要重点控制法兰端面的平面度公差，保证对接时密封垫片能够均匀受压，

　　法兰上的安装孔位需要严格匹配对接端的孔距标准，避免现场安装时出现孔位错位无法装配的问题；弯管部分的壁厚需要根据管路额定工作压力做校核，在弯管圆弧外侧适当保留壁厚余量，抵消弯制过程中管壁拉伸减薄带来的强度下降问题。安装边界方面，侧置方形法兰的安装面与底部法兰安装面呈垂直布局，安装前需要确认两个安装面的周边预留足够的螺栓操作空间，底部双联法兰的连体结构相比两个独立法兰能够减少安装面的占用空间，适合设备内部管路布局紧凑的场景，构件整体的转弯半径经过优化，在保证流体顺畅通过的前提下尽可能压缩整体外轮廓尺寸，避免与周边其他管路、设备构件产生干涉。这类集成式管路构件相比采用标准弯头、法兰逐个拼接的方案，减少了3处以上的密封连接点，

　　不仅能够降低现场装配的工作量，也能减少长期运行中密封失效的概率，在对管路可靠性要求较高的工业设备内部管路布局中实用性较强，建模过程中需要重点保证各通路的内部流道顺滑无台阶，法兰密封面的粗糙度、安装孔的位置度都要符合对应管路压力等级的设计规范，弯管与法兰连接的过渡位置做圆角处理，减少应力集中，避免管路受压力波动、振动影响时在连接位置出现开裂问题。
