三通式流体管路连接铸件结构建模练习

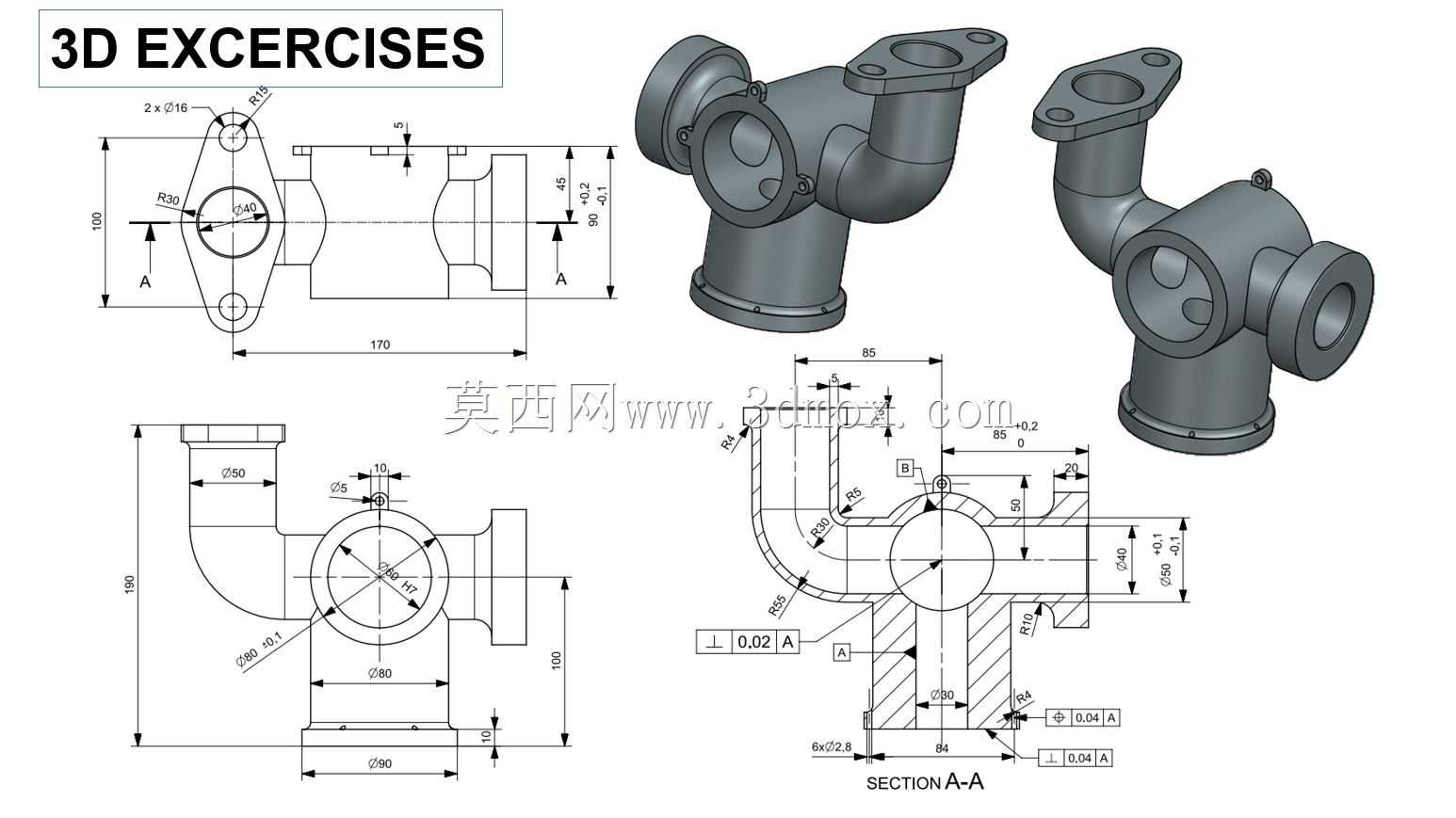

　　这类三通式管路连接件，多应用在流体输送系统的管路分流、合流节点位置，常见于工业液压回路、给排水管路、小型气动控制系统中，承担不同方向管路的介质导通与流向切换作用，三个接口分别对接不同走向的管线，让介质可以在交汇腔体内完成流向的调整，无需额外拼接多组弯头与直通接头，能有效减少管路的连接节点数量，降低介质泄漏的风险点。从结构设计来看，整个零件采用一体化铸造成型的思路，主体为中空的球形交汇腔体，三个接口分别沿不同空间方向延伸，其中两个接口轴线处于同一平面呈垂直分布，第三个接口沿垂直于该平面的方向伸出，每个接口端部都设计有带安装孔的法兰凸缘，法兰端面加工有密封贴合面，安装时通过螺栓穿过法兰孔完成对接，配合密封垫片即可实现接口处的静密封，

　　避免输送介质从连接位置渗漏。零件的外形尺寸完全围绕管路通径与安装空间边界设定，主体腔体的壁厚根据输送介质的常规工作压力做了均匀化设计，既保证腔体能够承受额定压力下的介质冲击，也避免壁厚过大造成零件整体重量冗余，法兰凸缘的外径、安装孔的孔位分布与孔间距，都匹配对应通径管路的标准安装尺寸，不需要额外做适配修改就可以直接和同规格的标准管路配件对接。建模过程中需要先确定三个接口的空间轴线位置，以交汇腔体的球心为基准定位各接口的延伸方向，先构建出内部的流体流通空腔，再向外偏移生成均匀壁厚，之后在各接口端部绘制法兰轮廓，添加安装孔与密封面结构，最后在腔体与接口的衔接位置做圆弧过渡处理，避免应力集中导致零件在承压过程中出现开裂问题，

　　同时过渡圆角也符合铸造工艺的脱模要求，减少铸造过程中出现冷隔、缺料的缺陷概率。零件外部的小凸台结构为铸造工艺所需的工艺凸台，后续加工时可作为装夹定位的基准面，保证法兰端面与安装孔的加工精度，整个结构没有复杂的异形曲面，所有特征都围绕实际安装与使用需求设计，非常适合用来练习空间坐标系下的多方向特征定位、薄壁腔体构建、法兰类标准结构的参数化绘制，掌握这类零件的建模逻辑后，可以快速适配不同通径、不同接口角度的同类三通连接件设计工作。
